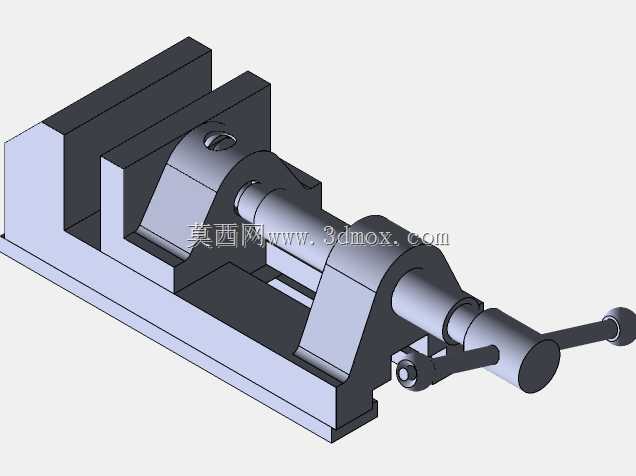

机用螺杆式夹紧虎钳结构设计

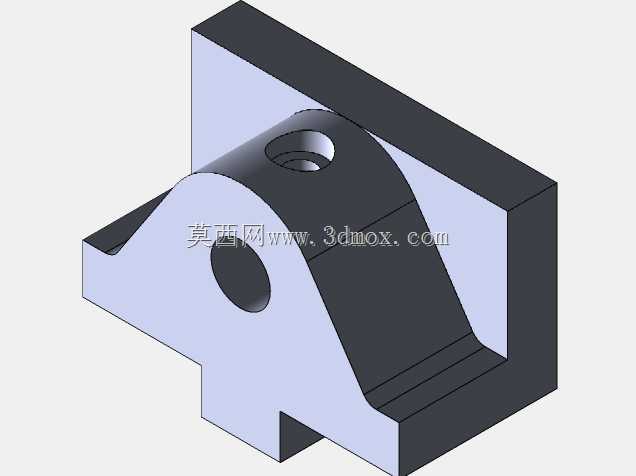

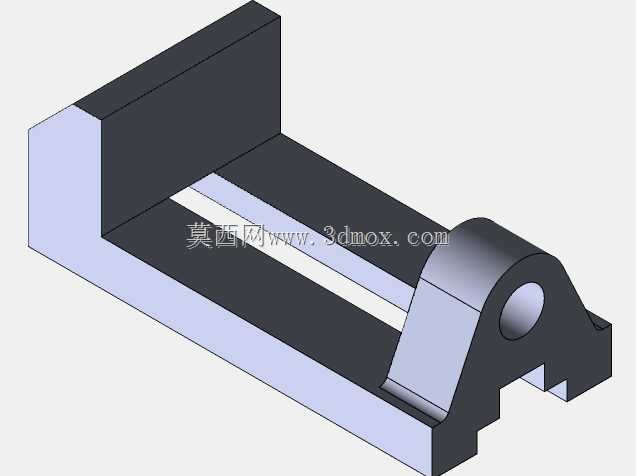

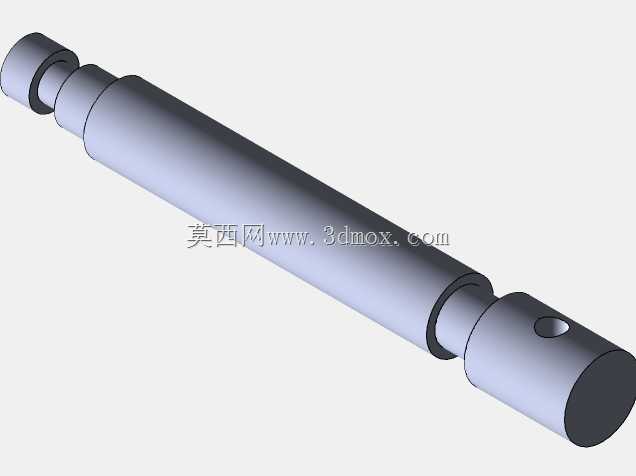

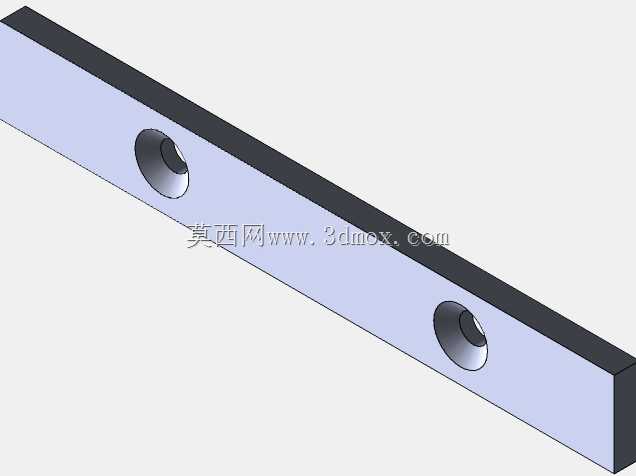

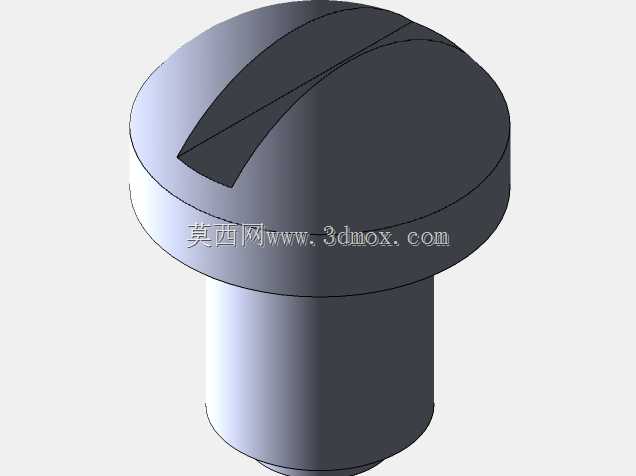

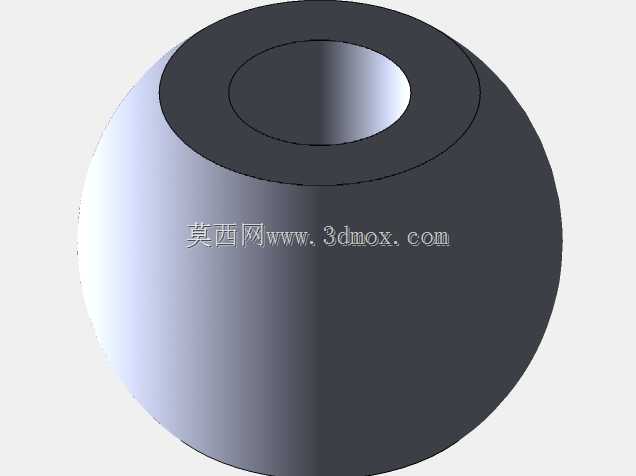

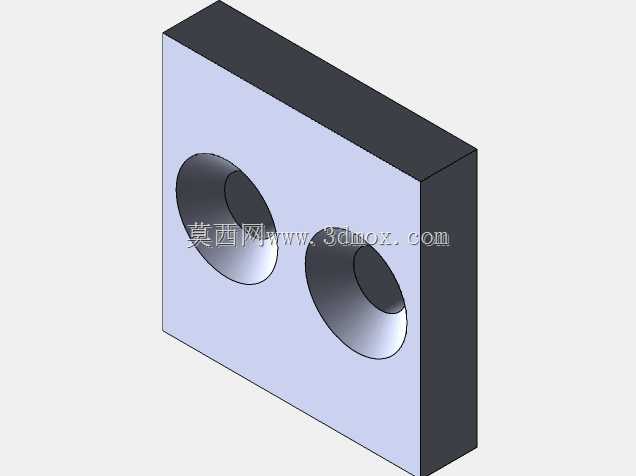

这款螺杆驱动式机用虎钳，是机械加工、钳工装配场景中应用极为广泛的通用夹紧工装，主要承担工件装夹定位的核心功能，能够在铣削、钻孔、锉修、小型零件装配等作业环节，为待加工工件提供稳定可靠的夹持力，避免工件在受力作业时出现位移、窜动，保障加工精度与操作安全。从实际应用场景来看，它既可以单独固定在钳工工作台、机床工作台上使用，也可搭配组合夹具实现多工位批量装夹，适配小型五金零件、塑料样件、有色金属坯料等多种材质工件的夹持需求，夹持行程覆盖常规小尺寸零件的加工范围，能够满足日常维修、单件小批量加工、实训教学等多场景的使用要求。在功能特性设计上，该虎钳采用经典的螺杆增力传动结构，通过摇臂带动传动螺杆旋转，将回转运动转化为活动钳身的直线进给运动，配合固定钳身形成稳定的夹持区间，螺杆传动自带的机械自锁特性，能够在夹持到位后自动锁止，无需额外增设锁紧机构即可持续保持夹持力，即便承受铣削、钻削的交变切削力也不会出现松脱问题；活动钳身与底座导轨采用贴合式滑动结构，滑动面经过平整化设计，进给过程平顺无卡滞，钳口部位预留了标准安装位，可根据加工需求更换光面、齿面、软质钳口，适配不同表面硬度、不同形状工件的夹持，避免夹伤工件已加工表面。设计思路上，整体采用一体化底座加分体式钳身的结构布局，固定钳身与底座为一体式刚性结构，从根源上保障整体装夹刚性，减少夹持受力后的形变余量；活动钳身通过导向凸台与底座导轨嵌合，限制非进给方向的自由度，保障活动钳身进给时的直线度，避免钳口错位导致的工件夹持偏斜；传动螺杆采用两端支撑结构，减少螺杆长行程进给时的挠曲变形，保障夹持力的均匀传递；末端摇臂采用偏心式手柄设计，操作人员无需借助额外工具，徒手即可转动摇臂完成夹紧与松脱操作，操作力经过螺杆增力后可转化为数千牛的夹持力，完全满足常规机加工的夹持力需求。从安装边界来看，底座为规整的矩形结构，底面为全平面设计，可直接通过工作台T型槽、压块完成固定安装，整体外轮廓无外凸的尖锐结构，安装时不会与周边的刀具、工装产生干涉，钳身高度适配常规机床的工作台行程范围，装夹工件后工件的加工面能够完全处于刀具的有效作业区间内，无需额外加装垫高块即可完成多数常规加工工序。
