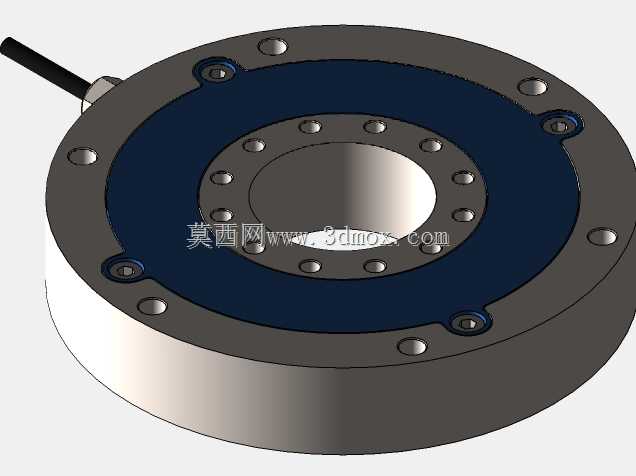

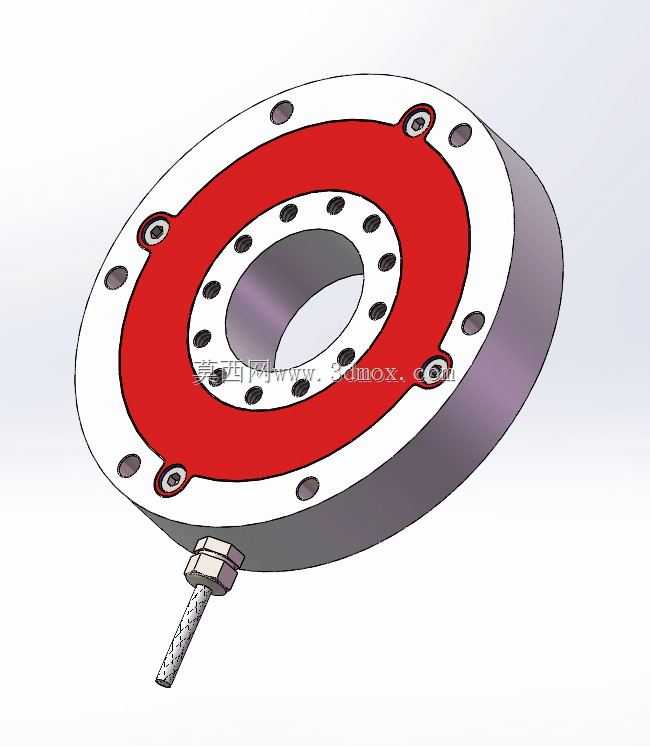

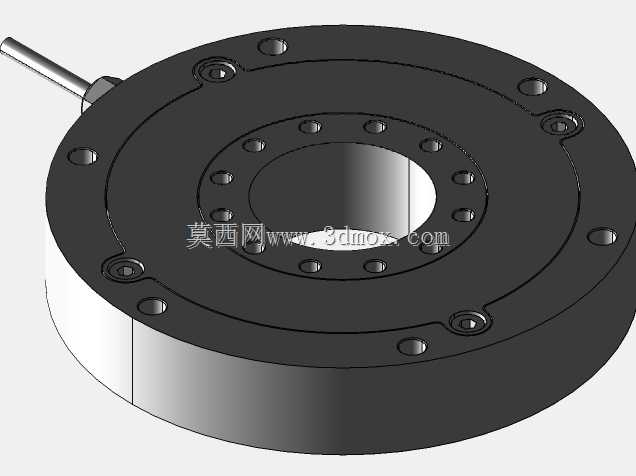

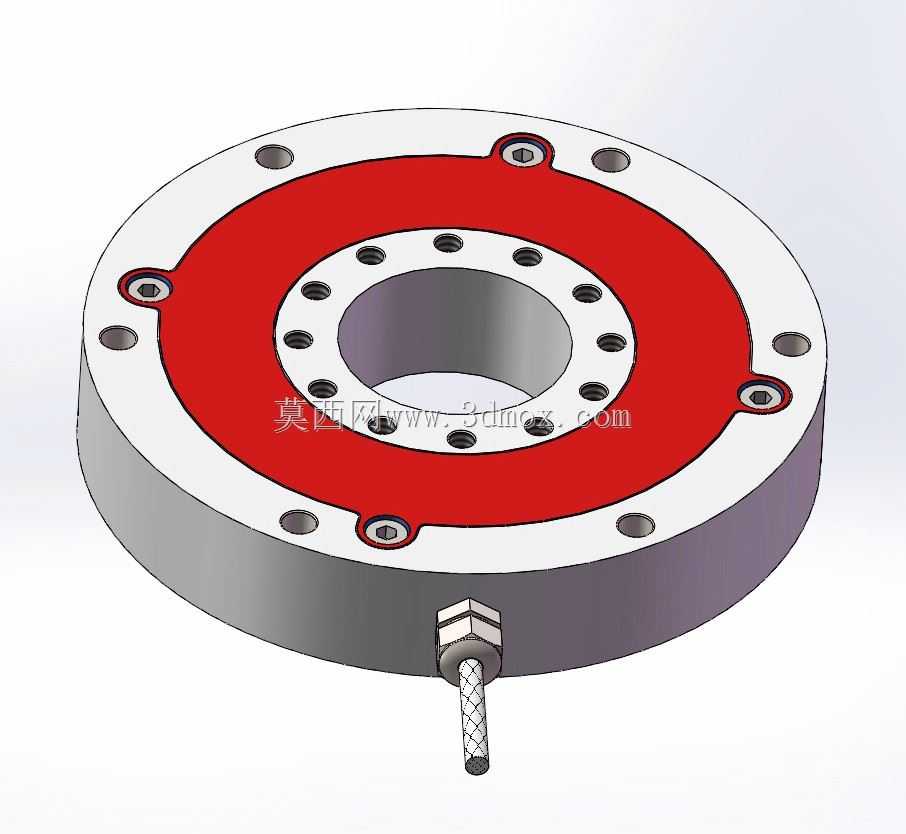

低剖面通孔式空心扭矩检测传感器

这款低剖面通孔式空心扭矩传感器，主要面向紧凑安装空间下的旋转扭矩检测场景，在康复机器人关节、协作机器人臂部、精密装配执行端、小型自动化测试台等对安装轴向尺寸有严格限制的设备中应用广泛，能够在不破坏原有传动链路布局的前提下，精准采集传动过程中的实时扭矩数值，为设备的力控反馈、负载监测、异常工况预警提供可靠的数据支撑。从实际用途来看，该传感器可直接串接在法兰式传动结构之间，中间的通孔设计允许线缆、传动轴、气路管路从中穿过，完美适配中空传动的设备结构，避免了传统实心轴传感器需要额外改传动路径、增加转接结构的问题，大幅降低了集成设计的难度。在功能特性上，该传感器采用盘式扁平结构设计，整体轴向高度极低，不会过多占用传动链路的轴向安装空间，外圈均匀布置的安装沉孔可直接与两端的传动法兰通过螺栓锁紧，连接刚性充足，能够承受一定的径向偏载与轴向冲击力，保证扭矩传递过程中测量数据的稳定性；侧面出线的接头设计采用防松结构，避免设备运行过程中接线拉扯导致的信号中断，内部的应变测量单元经过对称布片设计，能够有效抵消侧向力、偏心力带来的测量误差，测量精度可满足精密力控场景的使用需求。在设计思路上，这款传感器优先考虑了紧凑集成场景的安装痛点，摒弃了传统扭矩传感器长轴式的结构形态，将测量应变区集成在盘式主体的环形受力区域，通过有限元分析优化了受力结构的壁厚分布，既保证了足够的扭矩承载能力，又能让应变区获得足够的形变灵敏度，同时兼顾了结构刚性与测量精度；外圈的安装孔位采用等角度分布设计，适配多种标准法兰的安装尺寸，具备较强的通用互换性，安装时无需额外制作定制转接板，可直接替换同规格的常规连接法兰。从安装边界来看，该传感器的外径、内孔直径、安装孔位的节圆尺寸都经过标准化设计，安装时仅需保证两端连接法兰的端面平面度、同轴度符合公差要求，按照对角顺序锁紧固定螺栓即可完成安装，预留的出线位置不会与周边的结构件产生运动干涉，整体安装流程便捷，后期维护更换也十分方便，能够大幅缩短设备的组装与调试周期。
