适配Nema17安装的AS5600磁性编码器结构

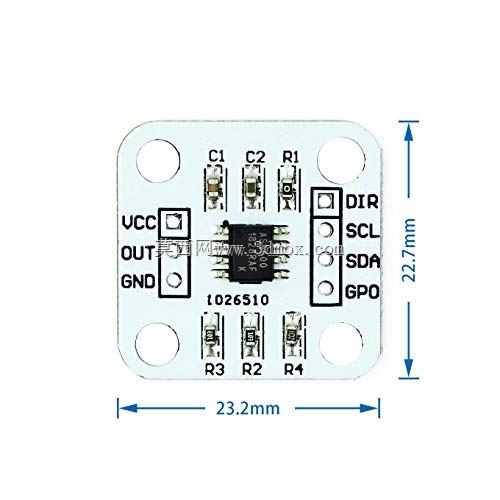

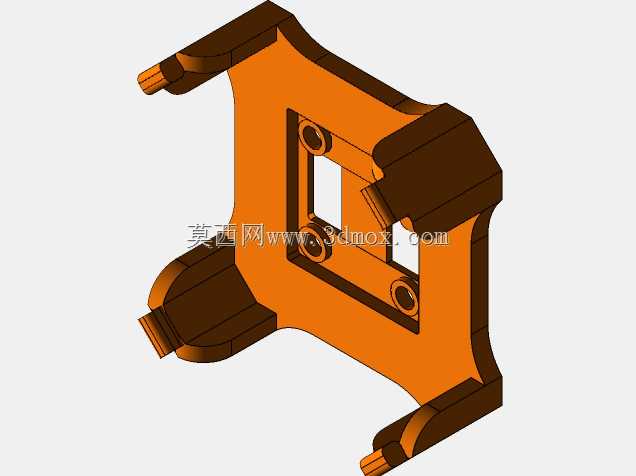

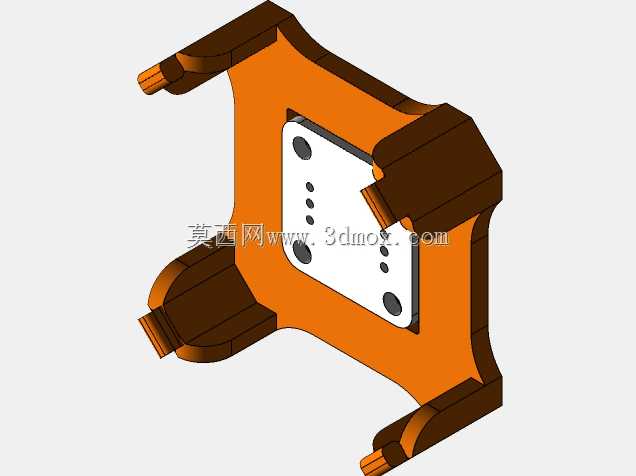

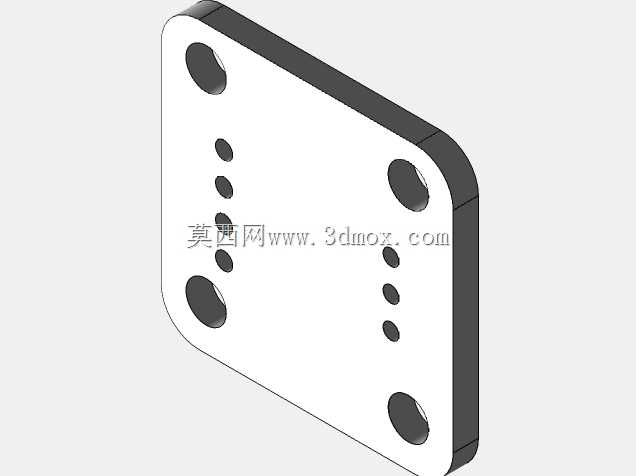

在小型自动化运动控制、桌面级精密传动、步进电机闭环改造这类场景中，精准的角度位置反馈是提升设备运行精度、解决丢步问题的核心环节，这款适配Nema17规格安装位的AS5600磁性编码器结构，正是针对这类应用场景开发的传感适配组件。从实际用途来看，它可以直接配套42系列步进电机（即Nema17标准安装规格的电机）使用，通过非接触式的磁感应原理采集电机输出轴的旋转角度数据，为运动控制系统提供实时的位置反馈，既可以用来做步进电机的闭环控制改造，也能应用在小型旋转台、角度调节机构、简易伺服关节的位置检测场景中，相比接触式的电位器角度检测方案，它没有机械磨损问题，使用寿命更长，检测稳定性也更出色。从功能特性来看，这款编码器模块集成了AS5600磁编码芯片与必要的外围阻容元件，板载引出了电源、信号输出、I2C通讯等功能引脚，既可以输出模拟量角度信号，也支持标准I2C通讯传输数字角度值，能够适配不同类型的控制主板接线需求，模块上预留的方向等配置引脚，也方便使用者根据实际安装方向调整输出逻辑，无需额外改动控制程序。在设计思路上，这款结构完全围绕Nema17标准安装尺寸做适配开发，整体PCB板采用方正的外形设计，四个角预留了对应安装孔位，能够直接匹配Nema17电机的端面安装孔距，不需要额外设计转接板就可以完成固定，大幅降低了使用者的安装适配成本；板上元件布局紧凑，将核心芯片布置在板件中心位置，正好对应电机转轴的轴心位置，确保磁感应芯片与转轴端部的磁钢能够保持最佳的感应距离与同心度，外围的阻容元件、接线引脚都布置在板件边缘区域，既避开了安装时的结构干涉区域，也方便使用者进行接线操作。从外形尺寸与安装边界来看，这款编码器板件的整体长度为23.2mm，整体宽度为22.7mm，整体厚度仅为常规PCB板加焊接元件的厚度，安装后不会过多占用电机轴向的空间，四个安装孔的位置完全对齐Nema17电机的标准安装孔位，安装时只需要将磁钢固定在电机转轴端面，调整好磁钢与编码芯片的间隙，再通过螺丝将板件固定在电机端面上即可完成装配，板件边缘的引脚排布留出了足够的接线操作空间，不会出现接线后与周边结构件干涉的问题，能够很好地适配各类紧凑结构的小型运动设备安装需求。
