贴片式磁性音频蜂鸣器结构设计

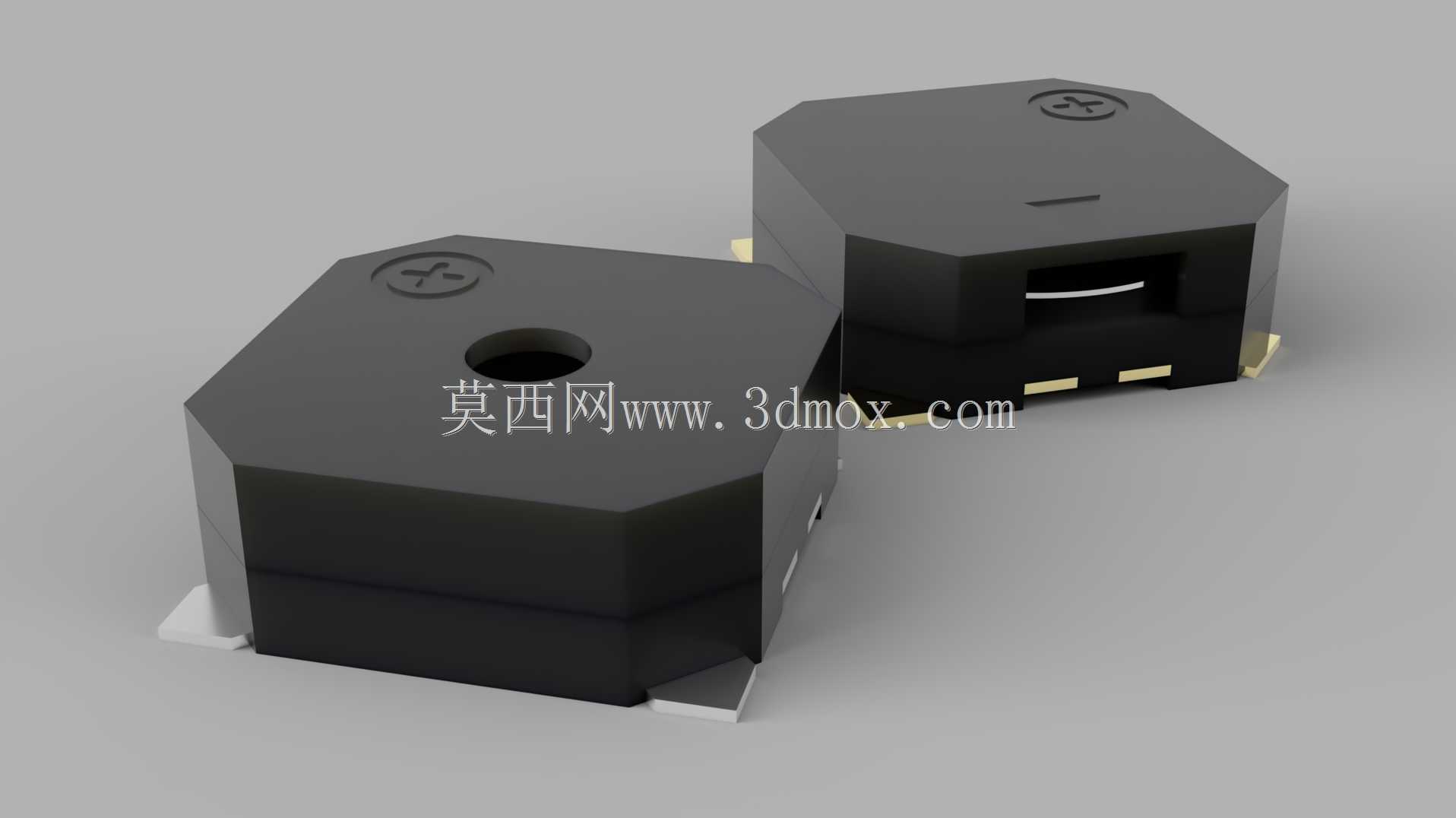

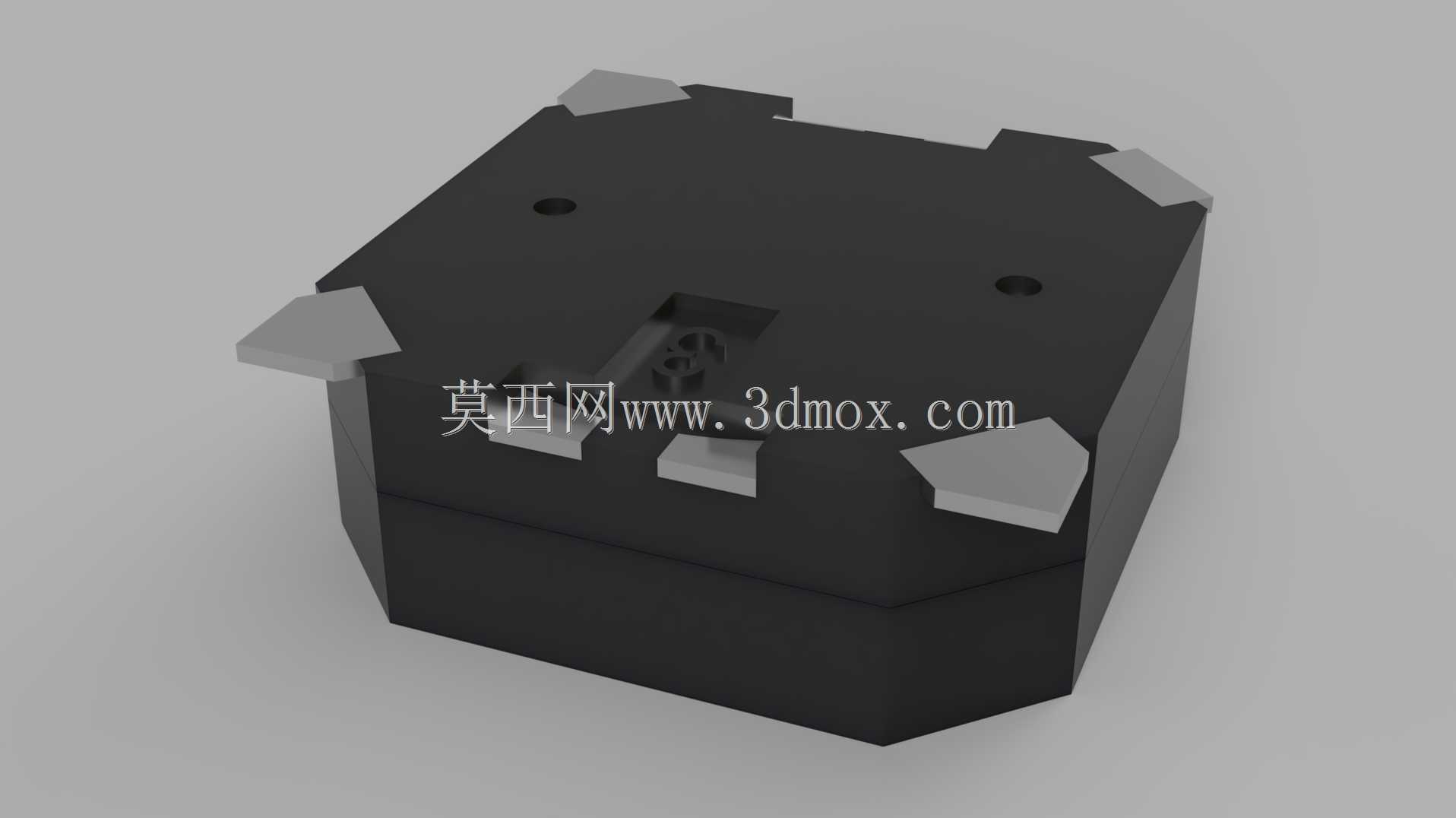

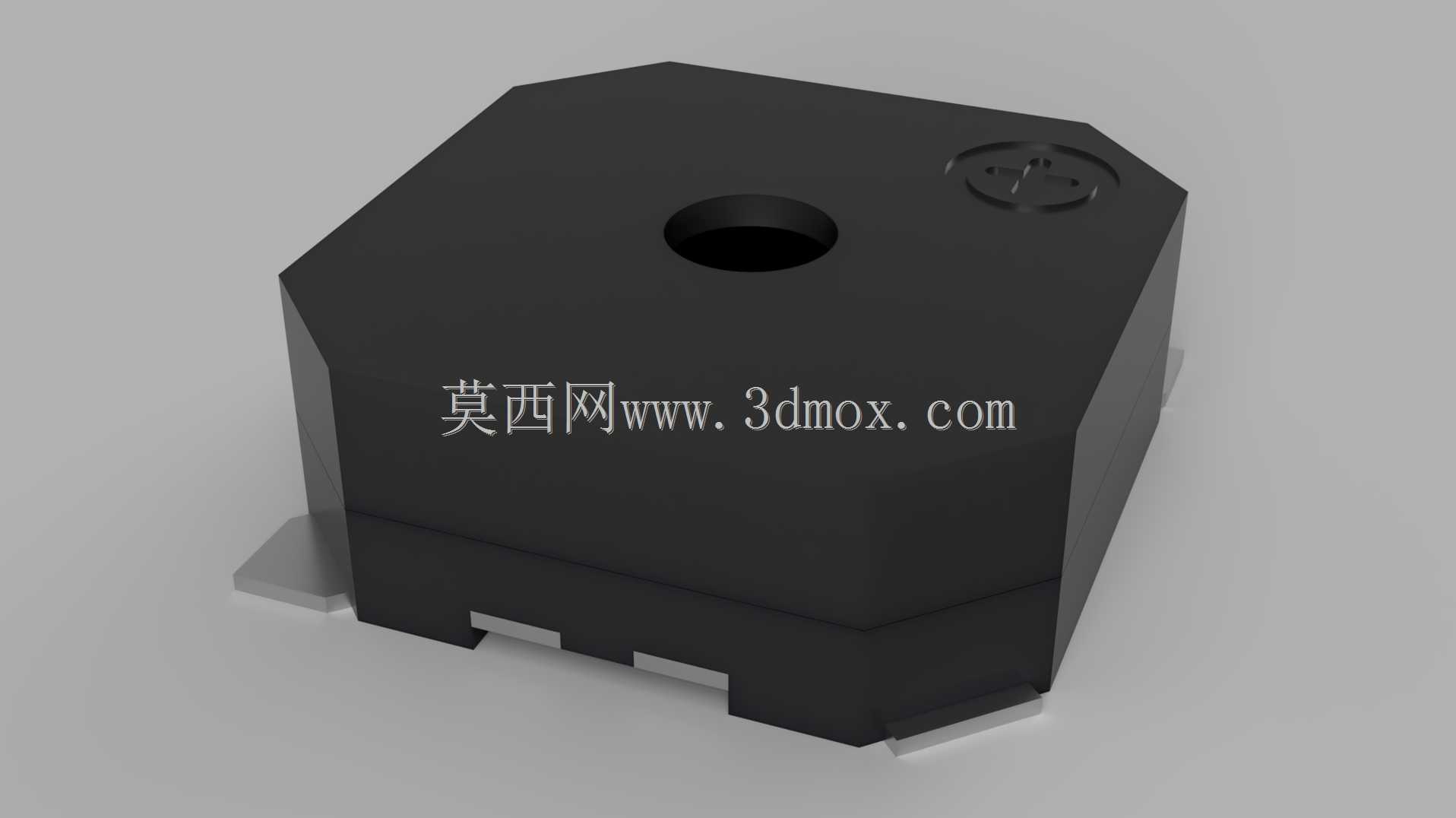

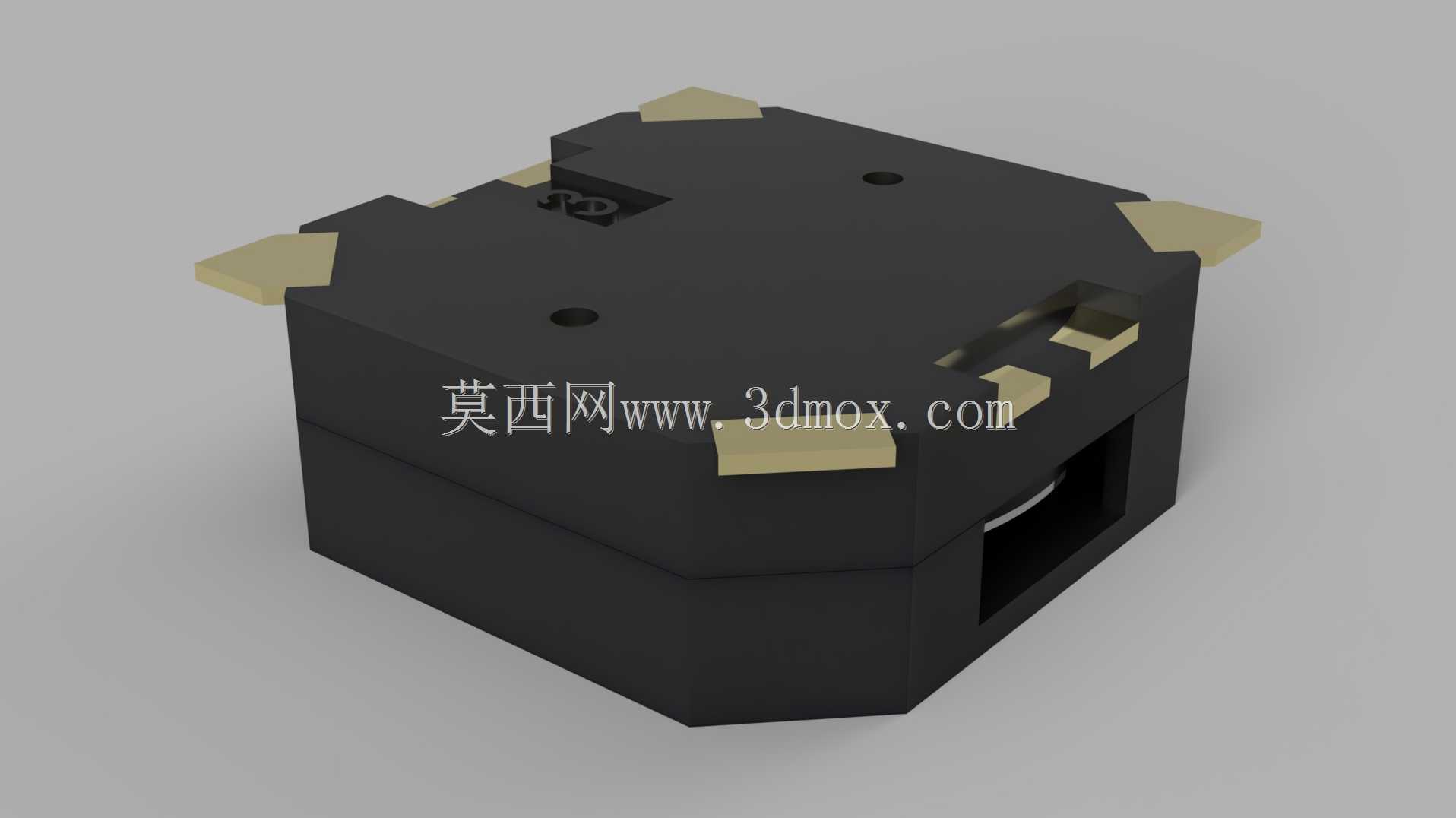

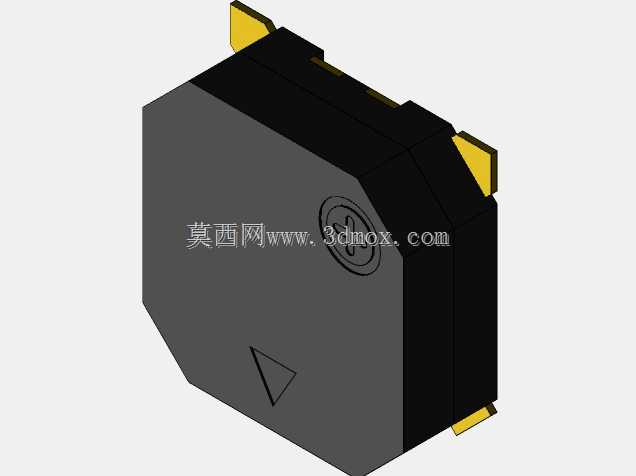

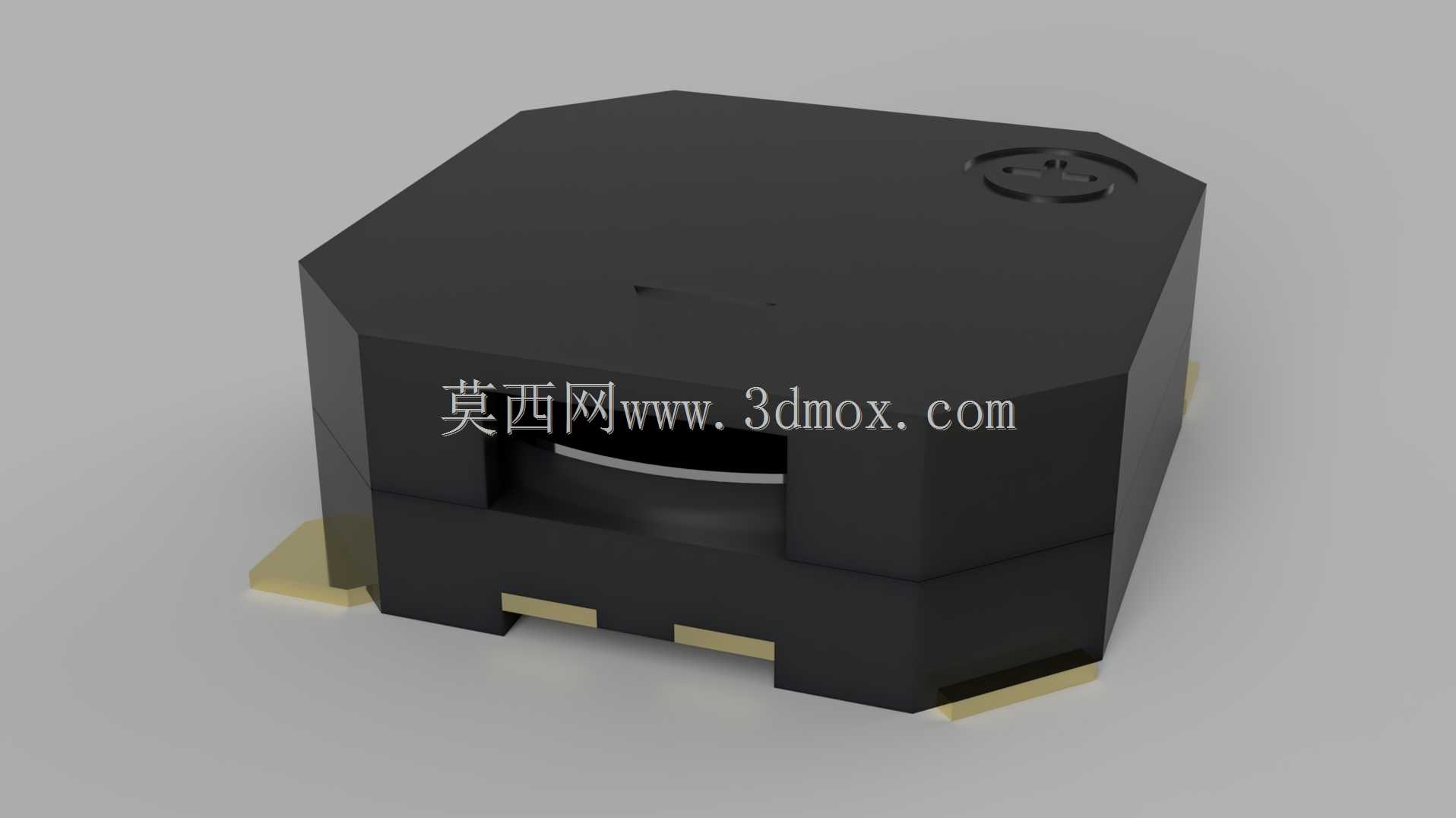

这款贴片式磁性蜂鸣器是面向高密度电子组装场景开发的小型化发声器件，核心应用覆盖消费电子、车载电子、工业控制板卡、智能家居终端等多个领域，可实现设备运行状态提示、故障告警、操作反馈音效输出等功能，是各类带交互提示需求的电子设备中不可或缺的基础声学元件。在实际使用场景中，这类蜂鸣器常被布置在电路板的边缘区域，既可以避免周边高大元件遮挡发声路径，保障音效传播的清晰度，也能减少蜂鸣器工作时的振动对周边敏感器件的干扰，适配波峰焊、回流焊等主流SMT自动化生产工艺，无需人工插件即可完成整板焊接，大幅提升批量生产的组装效率。从功能特性来看，该款蜂鸣器采用磁性驱动原理，相比同尺寸的压电式蜂鸣器拥有更低的驱动电压要求和更稳定的音频输出表现，在3-5V的常规板载供电条件下即可输出清晰稳定的提示音，发声频段集中在人耳敏感度较高的2-4kHz区间，即便在存在一定环境噪音的工业场景下，也能让操作人员清晰捕捉到提示信号，同时自身工作功耗极低，不会对设备整体供电造成额外负担，适配电池供电的便携类电子设备长期使用需求。在产品设计思路上，这款蜂鸣器采用切边八角形的外壳结构，相比传统圆形贴片蜂鸣器，在拾放机进行SMT贴装时可以提供更明确的定位基准，有效降低贴装过程中的元件旋转偏移概率，外壳顶部预留的出声孔经过声学仿真优化，在控制整体高度的前提下最大化出声面积，减少壳体对声波的遮挡损耗，底部的贴片焊盘采用对称式布局设计，既可以兼容不同走线路径的PCB焊盘设计，也能保障焊接后元件与电路板的结合强度，满足车载、工业类产品的抗振动、抗冲击可靠性要求。在外形尺寸与安装边界方面，该蜂鸣器本体长宽尺寸为8.8mm×8.5mm，整体高度仅3mm，属于超薄型贴片元件，在PCB布局时仅需预留9mm×9mm的安装空间即可满足贴装要求，焊盘外侧预留0.5mm的工艺安全距离即可规避与周边元件的干涉问题，超薄的高度设计可以适配各类超薄型电子设备的内部堆叠要求，不会因为元件高度问题限制产品的整机厚度设计，外壳采用耐高温的工程塑料注塑成型，可以承受回流焊过程中的高温冲击，不会出现壳体变形、内部磁路移位等问题，保障焊接后的产品性能一致性。
