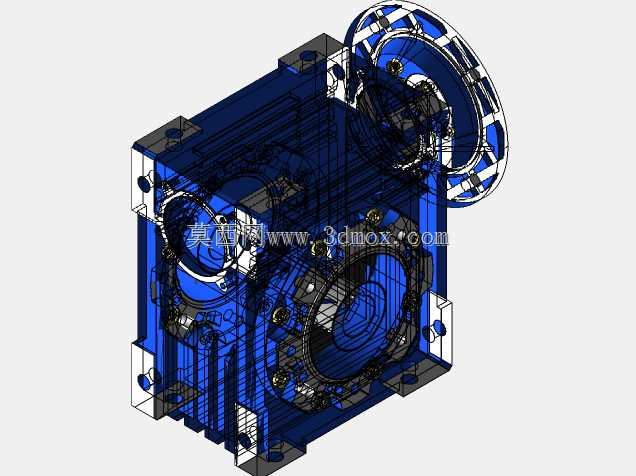

蜗轮蜗杆式双级传动减速箱体结构

这款蜗轮蜗杆组合式减速结构，主要应用在工业自动化生产线、物流输送设备、食品包装机械以及中小型轻工设备的动力传输环节，作为动力源与执行终端之间的核心传动部件，它承担着匹配电机输出转速、放大输出扭矩的核心作用，能够将伺服电机、普通异步电机的高转速低扭矩输出，转换为作业端需要的低转速大扭矩动力，适配各类需要平稳低速传动、大负载启停的工况场景。从结构设计来看，该减速结构采用双级蜗轮蜗杆传动布局，输入端采用法兰式连接结构，能够直接与标准规格的驱动电机对接，无需额外加装过渡连接座，大幅缩减了动力单元的整体安装长度，节省设备内部的安装空间。箱体采用一体化压铸成型的立方式结构，外部设置多道纵横加强筋，既能够提升箱体整体的结构刚性，抵御大扭矩传输过程中产生的结构形变，也能够增大箱体的散热面积，在设备持续运行过程中，将内部蜗轮蜗杆啮合产生的热量更快传导到外界空气中，避免内部润滑脂因为持续高温出现性能衰减，延长设备的维护周期。在安装边界设计上，箱体的六个安装面都预留了标准化的安装定位孔与连接螺孔，支持卧式、立式、侧装等多种安装姿态，能够适配不同设备的安装空间布局需求，不需要额外制作安装转接支架。输出端采用中空轴带法兰的输出结构，既可以直接穿轴连接负载的输入轴，也可以通过法兰盘对接转盘、链轮、皮带轮等执行部件，连接方式灵活多变。内部的蜗轮副采用渐开线齿形设计，啮合重合度高，传动过程平稳无冲击，运行噪音低，同时具备反向自锁特性，能够在驱动端断电的情况下锁止输出端，避免负载因为自重出现滑移，提升设备运行的安全性。箱体的端盖、密封位都采用了嵌入式密封槽设计，搭配耐油橡胶密封圈，能够有效防止内部润滑油渗漏，同时阻挡外界的粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的车间作业环境。整体结构的传动比覆盖范围广，能够根据不同的转速匹配需求选择对应的齿比组合，在保证传动精度的前提下，实现稳定的动力传输，无论是间歇式启停的分度作业，还是长时间连续运行的输送作业，都能够保持稳定的传动性能，不会出现明显的传动间隙扩大、扭矩输出不足等问题。
