双活塞驱动电机轴类结构设计

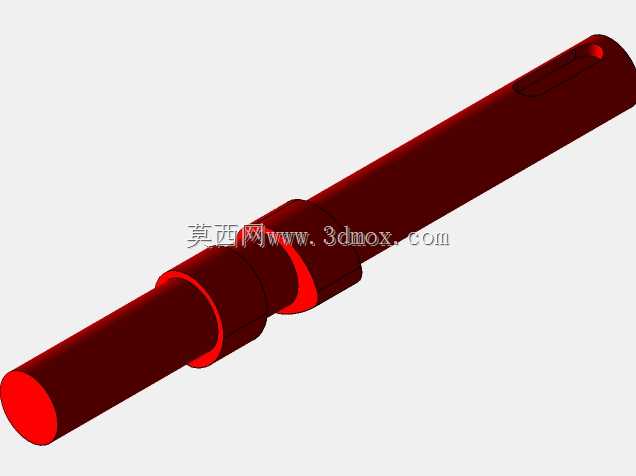

该轴类构件是双活塞驱动马达的核心动力传递部件，主要应用于小型气动动力单元、便携液压执行机构、轻工自动化生产线的往复动力输出场景，可适配小型工装夹具的动力驱动、精密送料机构的往复动作输出、小型检测设备的动力源配套，在紧凑空间内的动力传递场景中具备突出的适配性。作为双活塞马达的核心输出构件，该零件承担着将活塞往复运动转化为旋转扭矩输出的关键作用，两端轴段分别对接活塞传动组件与外部负载端，中间的环形凸台结构用于装配限位，可与壳体内的轴承、密封件精准配合，保证动力传递过程中的同轴度与运行稳定性，避免运转过程中出现径向窜动影响输出精度。设计过程中优先考虑了轴段的受力分布，针对活塞驱动带来的交变冲击载荷，在轴径变化位置做了圆弧过渡处理，减少应力集中带来的疲劳损伤，同时在轴端预留了键槽安装位，可通过平键连接实现与外部负载的周向固定，保证扭矩传递过程中无打滑、无间隙，适配频繁正反转的工况需求。外形采用阶梯轴结构设计，整体为细长轴形态，各轴段直径根据受力大小做差异化设计，承载传动配合的轴段直径更大，用于对接负载的输出轴段根据常规安装接口尺寸做了标准化适配，安装边界可适配内径匹配的常规深沟球轴承与骨架油封，无需额外定制配套密封与支撑件，降低整机装配的配套成本。轴身的环形凸台除了轴向限位作用外，还可作为活塞行程的限位基准，保证双活塞的往复行程控制在设计区间内，避免活塞超程碰撞壳体内部构件，提升整机运行的可靠性。表面做了氧化处理的设计预留，可根据实际使用场景选择对应的表面处理工艺，在有腐蚀介质的工况下可提升零件的抗腐蚀能力，延长构件的使用寿命。整体结构紧凑无冗余设计，在满足强度与传动需求的前提下尽可能缩小径向尺寸，适配小型化双活塞马达的紧凑壳体设计需求，可帮助整机实现更小的安装体积，适配空间受限的安装场景。
