二级减速器下壳体铸造结构设计

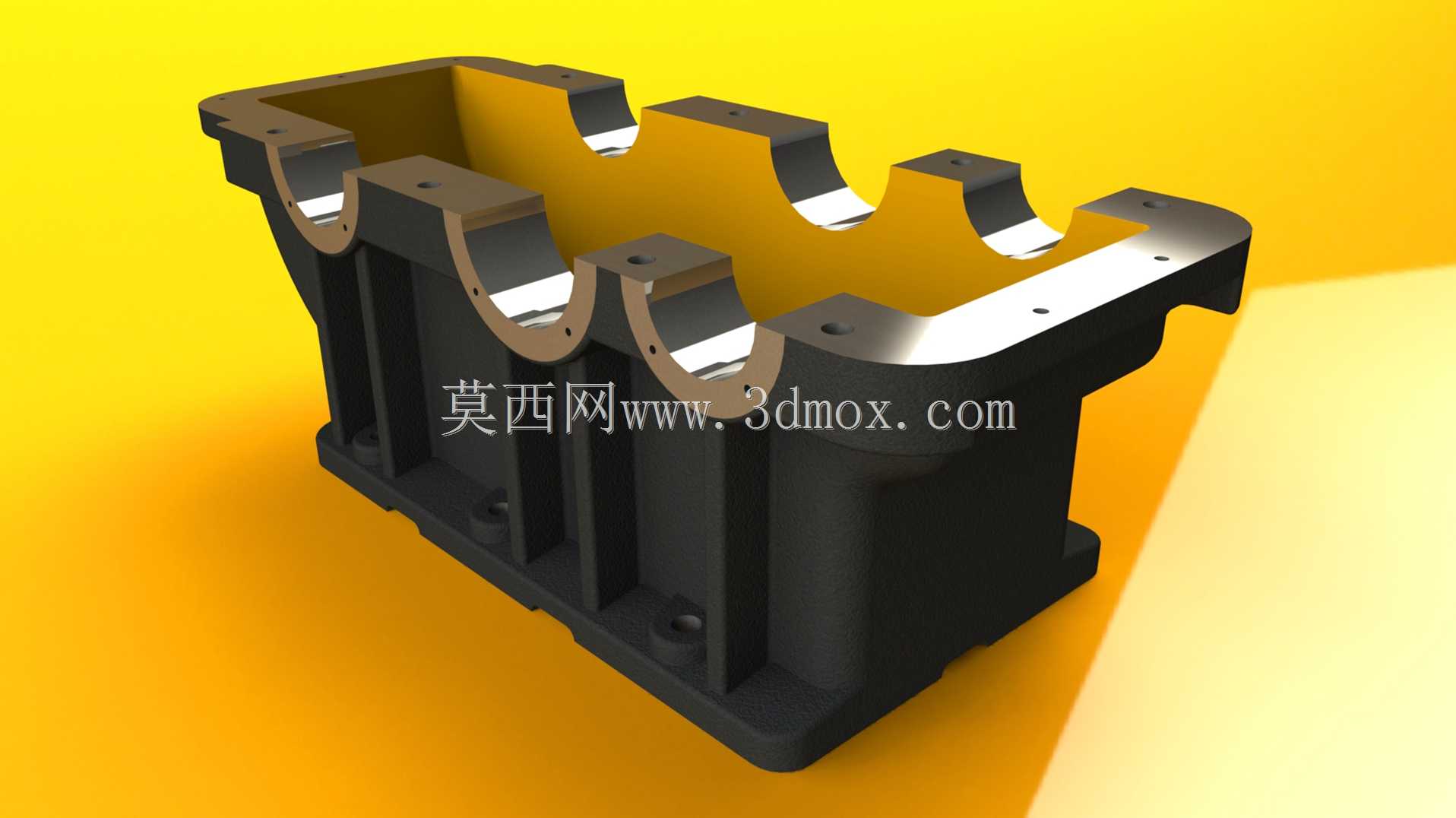

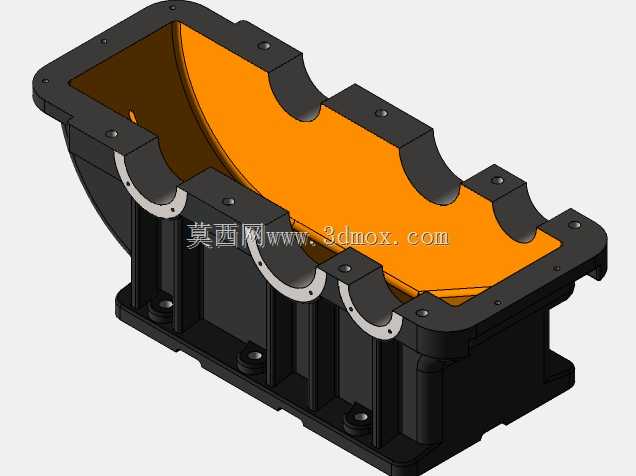

该减速器下壳体是二级圆柱齿轮减速传动装置的核心承载基座，主要应用于工业输送线、矿山输送设备、轻工生产流水线、中小型起重设备的传动系统中，作为整套减速机构的安装承托结构，承担着容纳各级传动齿轮、支撑传动轴系、密封润滑腔体、隔绝外界杂质侵入传动副的核心作用，是保障减速装置长期稳定运行的基础结构件。在实际设备运行过程中，下壳体需要承受齿轮啮合产生的径向、轴向交变载荷，同时还要承载整套传动组件的自重，以及设备启停、负载波动带来的冲击载荷，因此结构设计上重点强化了承力部位的刚性表现。从设计思路来看，该壳体采用剖分式结构设计，与对应的上壳体配合形成完整的封闭传动腔，剖分结合面经过精密铣削加工，保证合箱后的密封性能，避免润滑油渗漏以及外界粉尘、水汽进入腔体内部。壳体上部设置了多组半圆形轴承安装座，对应不同直径的传动轴支撑轴承，每个轴承座位置都设计了加厚的承力凸台，搭配均匀分布的连接螺栓孔，保证轴承安装后的定位精度与连接强度，能够有效抵消齿轮传动过程中产生的径向分力，避免轴系出现偏移导致齿轮啮合异常。壳体外侧设计了多道纵向加强筋，从底部安装基座一直延伸到上部轴承座位置，在不额外增加过多壳体壁厚、控制整体铸件重量的前提下，大幅提升了壳体整体的抗扭、抗弯刚性，避免重载工况下壳体出现形变影响传动精度。壳体底部为平整的安装基面，设计有对称分布的安装固定孔，可通过螺栓将整套减速装置固定在设备的安装机架上，安装基面的平面度经过严格设计管控，保证安装后壳体的位置精度，避免轴系出现倾斜。壳体内部设计有合理的储油腔结构，能够容纳足够的齿轮润滑油，配合箱体的回油结构保证齿轮啮合过程中得到充分润滑，同时壳体的壁厚设计充分考虑了铸造工艺的成型要求，转角位置均采用圆角过渡，避免铸造过程中出现应力集中、缩孔缩松等缺陷，也能减少后续机加工的余量，提升生产加工的效率。在安装边界上，该壳体的外部轮廓充分考虑了配套设备的安装空间限制，轴承座的间距、轴孔的中心高都匹配对应规格二级减速器的传动参数设计，既保证内部有足够的空间容纳各级齿轮传动副，避免齿轮运转过程中与壳体内壁发生干涉，又尽可能压缩了整体的外部尺寸，减少整套减速装置的占用空间，适配多数工业传动场景的安装需求。
