CSWA认证练习用组合式机械支撑构件

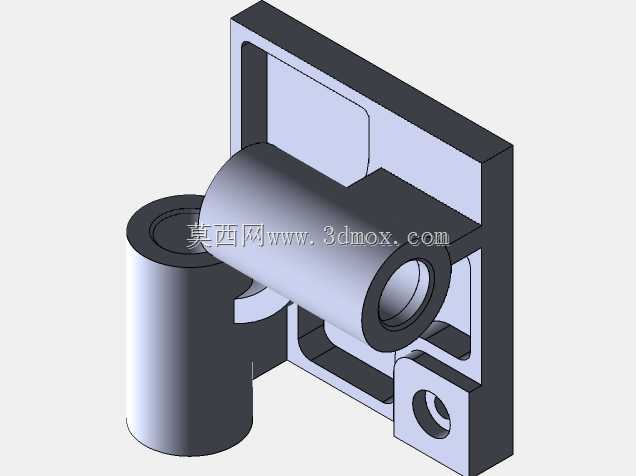

该支撑构件是面向机械装配实操练习设计的组合式功能零件，主要应用于职业技能实操训练、机械设计基础教学场景，可作为CSWA技能认证备考的实操练习载体，帮助学习者掌握三维建模中多特征组合、装配配合关系的实操逻辑，也可作为小型非标设备中支撑定位结构的设计参考样件。从实际功能来看，该构件整合了立式支撑、横向轴套承载、侧边安装定位三类核心功能，左侧立式圆柱结构可作为竖向承载的支撑柱，为相邻部件提供竖向安装基准面，中间横向布置的空心轴套可穿装转轴类零件，承担轴类部件的回转支撑作用，轴套内孔预留了足够的回转避让空间，可适配对应直径的转轴做低摩擦回转运动，后侧的框型立板为整个构件提供刚性支撑基础，右下角带孔的凸耳结构可穿装固定螺栓，将整个构件锁紧在安装基座上，实现构件整体的位置固定。设计思路上，该构件采用一体化集成设计思路，将多个独立功能的结构整合在单一基体上，减少了装配环节的零件数量，同时通过框型镂空结构在保证整体刚性的前提下降低了构件自重，各功能结构之间做了圆角过渡处理，避免应力集中导致的结构断裂，轴套与立板的连接位置增设了加强筋结构，提升轴套承载时的结构强度，立式圆柱与横向轴套之间预留了足够的避让间隙，避免轴类零件安装时与立式支撑结构发生运动干涉。外形尺寸与安装边界方面，构件整体呈L型布局，后侧立板为矩形结构，作为整个构件的安装基准面，安装时需保证立板与安装基座完全贴合，右下角安装凸耳的通孔中心距立板边缘、距构件底部的距离均为固定值，安装时需匹配基座上对应位置的螺纹孔位，横向轴套的轴线与立式圆柱的轴线呈空间垂直布局，轴套伸出立板前端的长度、立式圆柱的高度均有明确的尺寸边界，安装时需预留对应空间，避免与周边相邻部件发生位置干涉，各加工面的尺寸公差按照普通机加工零件的精度等级设计，可满足常规练习与样件参考的精度要求。
