带槽圆弧面滚轮工程设计方案

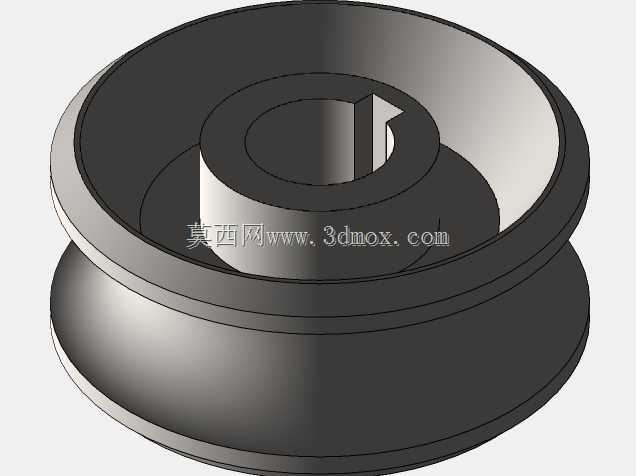

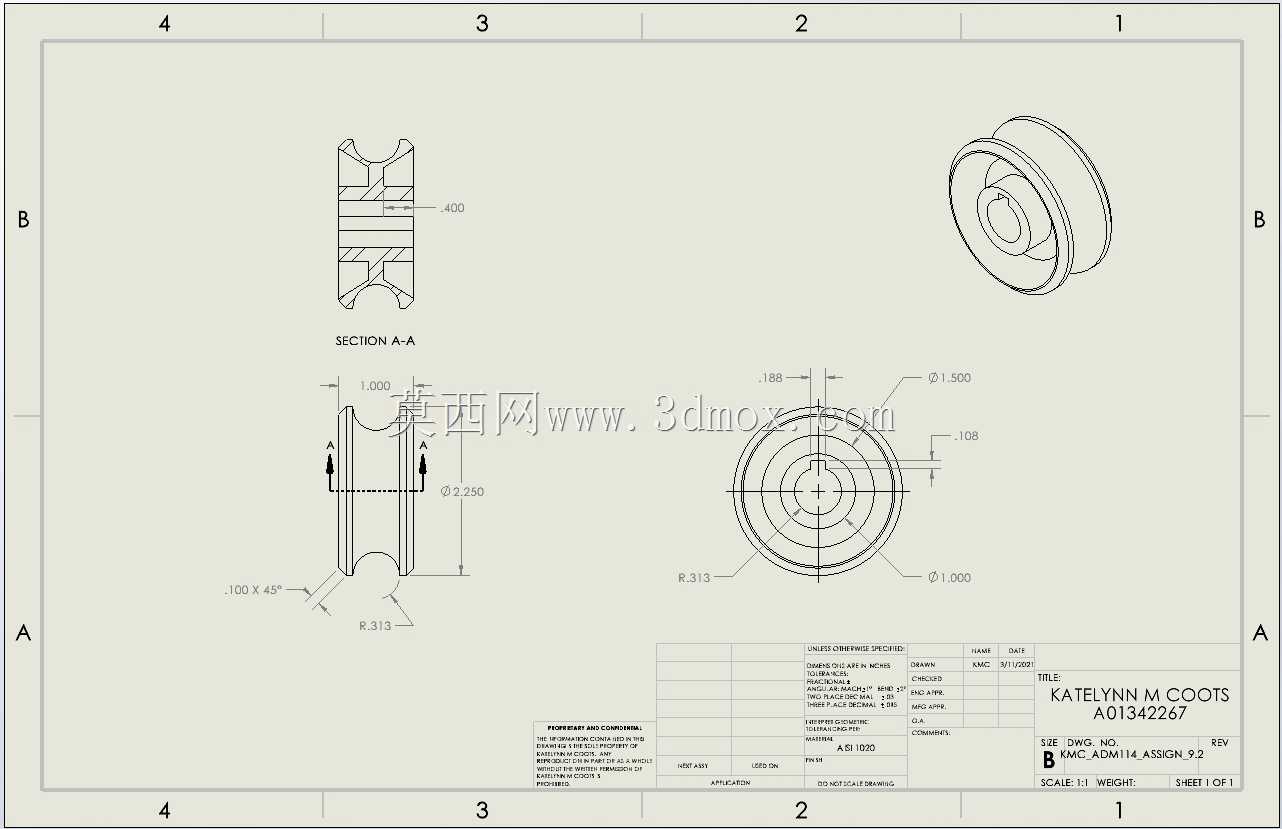

该滚轮类零件主要应用于轻载传动输送场景、线缆导向排布场景以及小型滑动导向机构中，在自动化生产线的物料输送工位、纺织机械的纱线走线机构、小型起重设备的导向支撑位都能见到这类零件的身影，它的核心作用是通过轮面的凹槽结构约束配套的绳索、圆轨或者线缆的运动轨迹，避免运动过程中出现跑偏、脱轨的问题，同时依托自身的回转特性降低运动过程中的摩擦阻力，提升整套机构的运行顺畅度。从功能特性来看，这款带槽滚轮采用了对称式的结构设计，轮体中部的V型圆弧槽经过角度优化，槽口设置了45度导向倒角，能够在装配时快速引导配套的圆索或者导轨进入槽内，降低装配对位的难度；轮体中心设置了阶梯式安装孔，大直径孔位用于容纳配套的轴承或者衬套，小直径孔位用于穿装固定轴，能够同时满足径向承载和轴向定位的需求，避免轮体运转过程中出现轴向窜动。在设计思路上，这款零件优先考虑了运转的稳定性和耐磨性能，整体采用回转体对称布局，所有加工面都以中心轴线为基准设置形位公差，保证轮体旋转时的动平衡性能，避免高速运转时出现偏摆震动；轮缘位置做了圆弧过渡处理，没有尖锐的棱角，既能够避免应力集中导致的轮体开裂，也能防止装配和使用过程中划伤操作人员。从外形尺寸与安装边界来看，这款滚轮的整体外径控制在适配小型机构的尺寸区间，轮体总宽度适配常规的轻载安装空间，中心安装孔的直径匹配标准系列的微型轴承和固定光轴，槽面的圆弧半径适配常用直径的钢丝绳、尼龙绳以及圆形导轨，安装时只需要将轮体通过轴承套装在固定轴上，两端加装轴用挡圈即可完成轴向固定，不需要额外设计复杂的安装座，能够大幅降低配套机构的设计和加工成本。轮体的剖面结构采用了等强度设计，轮毂位置厚度较大以保证安装孔的结构强度，轮缘位置厚度适中，在保证槽面耐磨性能的前提下尽可能降低轮体的整体重量，减少转动时的惯量，让整套导向或者传动机构的响应更加灵敏。
