皮带传动式轧花加工设备结构设计

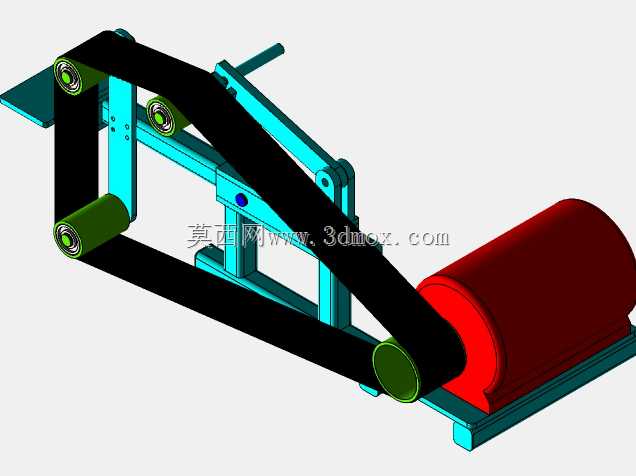

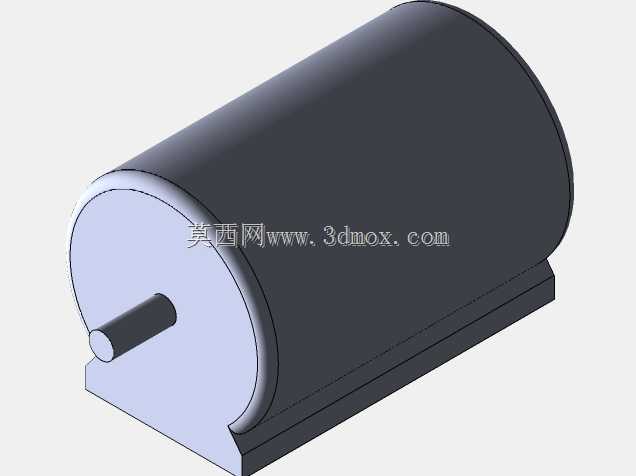

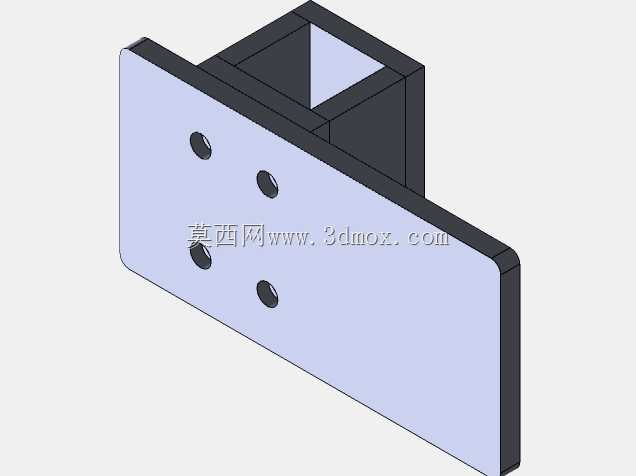

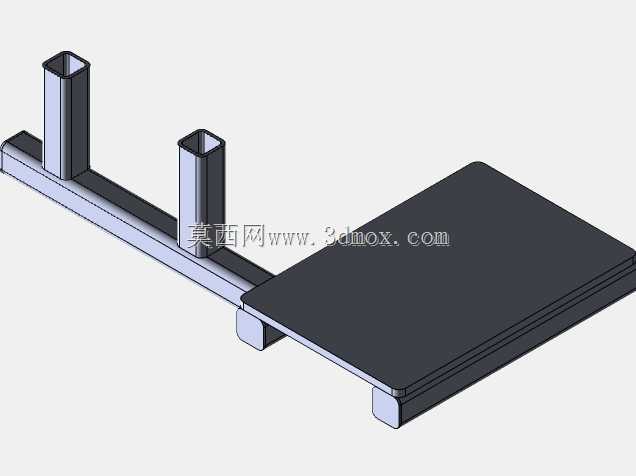

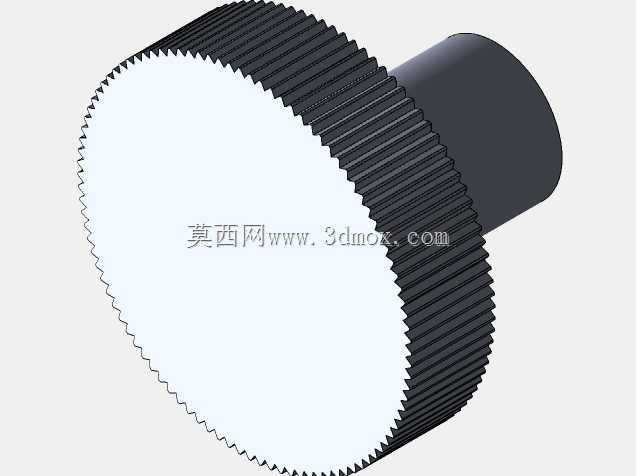

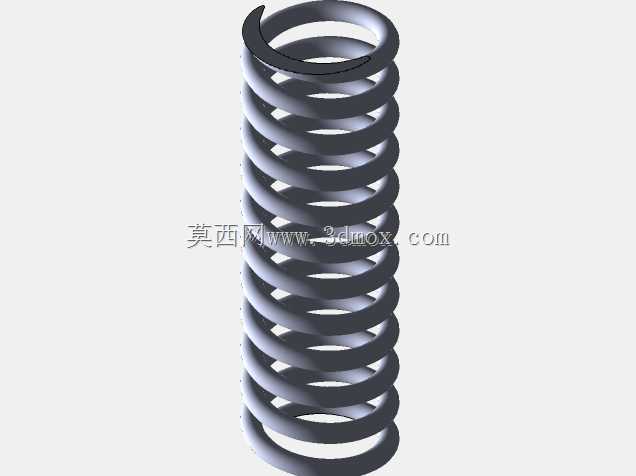

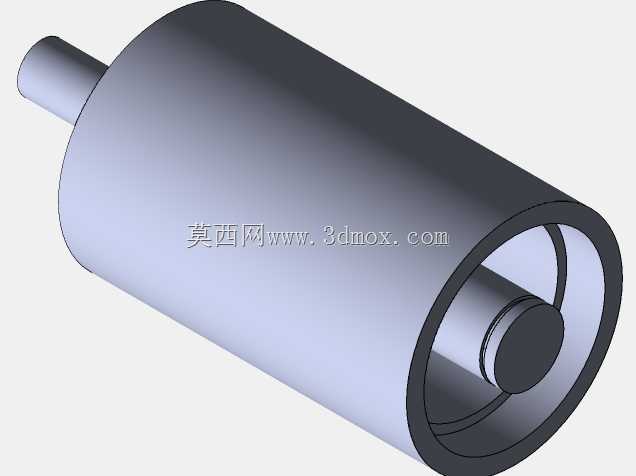

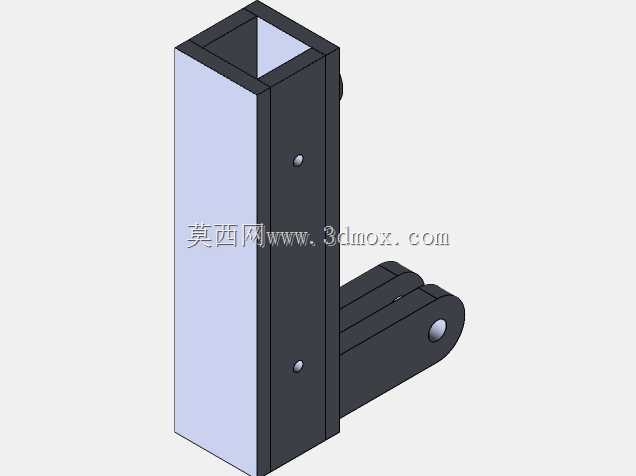

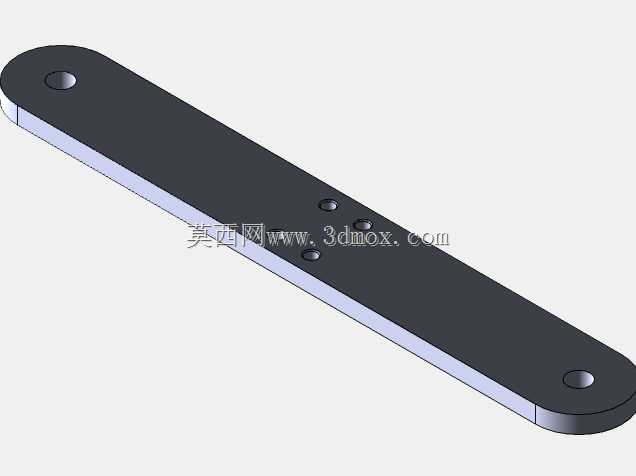

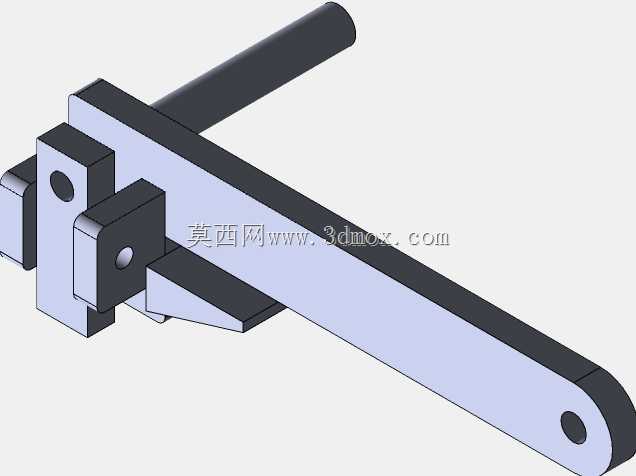

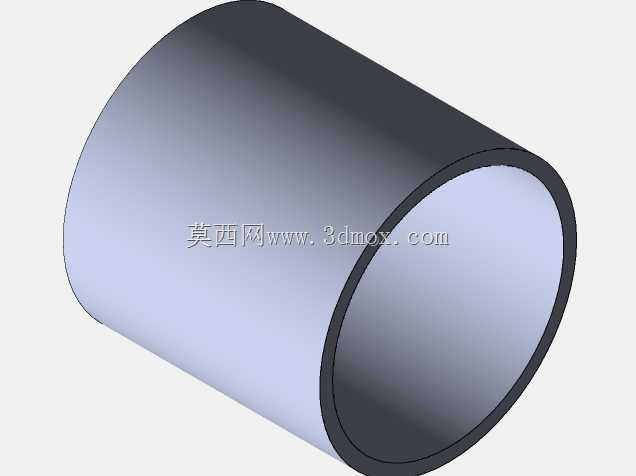

该设备主要面向皮带类柔性工件的表面压花加工场景，常见于皮革加工、工业皮带生产、橡塑制品深加工等生产环节，可在平皮带、皮革带、橡塑传输带的表面压制出连续均匀的防滑纹理或装饰纹路，提升皮带表面摩擦力与外观辨识度，解决平皮带传动易打滑、装饰皮带表面质感不足的实际生产问题。设备整体采用悬臂式开放机架结构，主体支撑框架采用型材拼接式设计，安装时可直接固定于常规生产工作台面，整体安装边界紧凑，无需预留过大的周边操作空间，进料端设置有水平托料导板，可承托待加工的长条形皮带工件，引导工件平稳进入轧花工位，避免送料过程中工件偏移导致压花错位。设备的动力输入端采用卧式驱动单元直连布局，通过三角带传动结构将动力传递至轧花辊组，带传动结构具备过载缓冲特性，当进料厚度超出加工范围时可通过皮带打滑保护核心轧花辊与驱动部件，避免硬接触导致的辊面损伤或驱动部件过载损坏。传动路径上设置有可调张紧结构，可通过调整铰接机架的摆角改变带轮中心距，快速调整传动皮带的张紧度，补偿皮带长期使用产生的蠕变伸长，无需频繁拆卸更换传动部件即可维持稳定的动力传递效率。轧花工位采用多辊夹持布局，上下轧花辊平行布置，侧方设置有导向限位辊，可限制皮带加工过程中的横向窜动，保证压花纹路沿皮带长度方向直线度一致，辊组的间隙可通过机架上的调节螺栓进行微调，适配不同厚度的皮带加工需求，从薄型装饰皮带到厚型工业传输带均可通过间隙调整获得合适的压合深度，避免压接过浅导致纹路易磨损、压接过深导致皮带基材强度受损的问题。设备的整体结构设计充分考虑了日常维护便利性，所有辊组均采用快拆式安装结构，更换不同纹路的轧花辊即可加工不同花型的产品，无需对整体机架进行大规模拆装，可快速切换生产品类适配小批量多品种的加工订单需求。机架的受力部位做了加强筋结构设计，长时间连续工作时可抵御轧花过程中的径向反作用力，避免机架变形导致辊组平行度下降，保证压花深度在整幅皮带宽度方向保持均匀，不会出现局部纹路深浅不一的加工缺陷。
