线缆张紧导向用滚轮式夹线构件

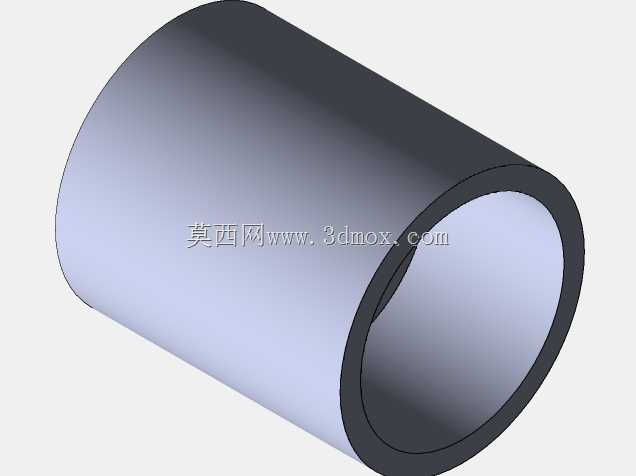

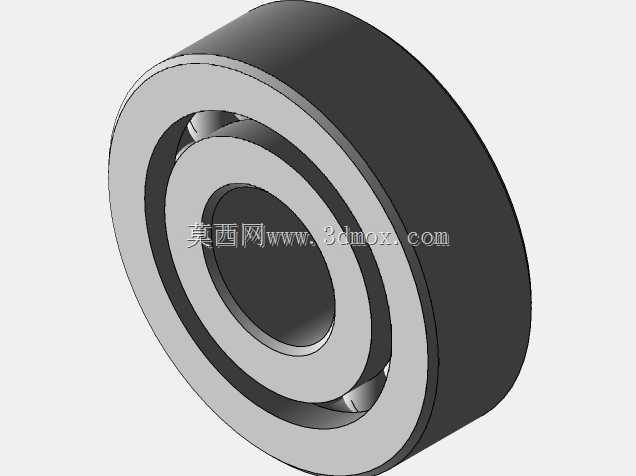

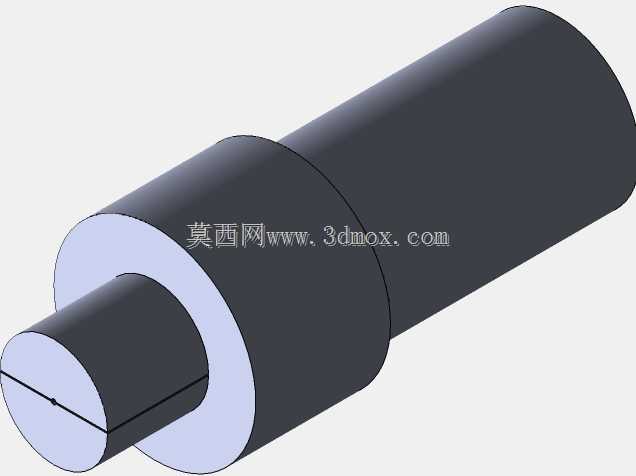

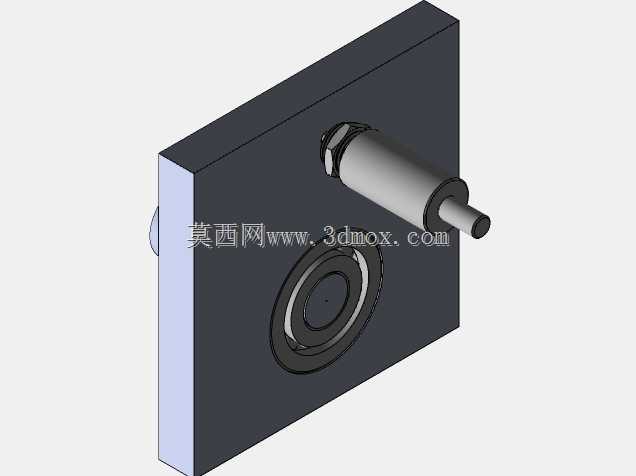

该夹线构件主要应用于各类需要规整线缆走线路径、提供稳定走线张紧力的工业生产场景，常见于自动化生产线布线系统、纺织机械纱线导向工位、电线电缆加工输送设备、3D打印设备送丝机构以及小型机电产品的内部走线布局中，核心作用是对穿过其内孔的线材提供顺滑的导向支撑，避免线材在往复运动或持续输送过程中出现偏移、打结、过度磨损等问题，保障线材输送或走线的稳定性与顺畅度。从功能特性来看，该构件采用类轴承的双层套合滚轮结构，外层为耐磨的硬质外圈结构，中间设置滚动支撑结构，内圈为供线材穿过或与安装轴配合的通孔结构，当线材穿过内孔带动滚轮转动，或是滚轮固定在线材外侧随线材移动同步转动时，滚动摩擦的结构形式能够大幅降低线材走线过程中的摩擦阻力，减少线材表面的磨损量，同时能够对线材的径向位置形成稳定约束，保证线材始终沿预设路径行进，不会因设备运行振动、线材自身张力波动出现走线偏移。在设计思路上，该构件优先考虑了走线过程的低阻力需求，采用成熟的滚动接触结构替代传统固定式过线环的滑动接触形式，有效降低长期使用过程中的磨损损耗，延长构件的使用寿命；整体采用同轴对称结构设计，既保证了滚轮转动过程中的动平衡性能，避免高速走线时出现偏心晃动，也简化了构件的加工与装配流程，降低生产制造成本；外圈采用大宽度的圆柱面设计，能够适配一定直径范围内的不同线材，无需针对每一种线径单独更换过线构件，提升了构件的通用适配性。从外形尺寸与安装边界来看，该构件整体为规整的圆柱回转体结构，轴向厚度适中，径向尺寸根据适配线径范围做了合理匹配，安装时仅需通过内孔与固定支撑轴配合即可完成装配，不需要额外设计复杂的安装固定结构，占用的安装空间极小，能够适配各类设备内部狭窄的布线空间，既可以单组使用对单根线材进行导向约束，也可以多组组合排布，对多根并行线材进行分线导向，适配不同设备的多样化布线需求。
