板载式DB9串口连接器结构设计

这款板载式DB9连接器是电子设备内部实现串行通讯物理连接的核心接插件，广泛应用于工业控制板卡、通讯设备、测试仪器、老旧外设转接模块等场景，承担设备间RS232/RS485串行信号的稳定传输功能，是工控领域应用周期最长、兼容性最广的接口连接件之一。

从实际使用场景来看，这类连接器主要焊接在PCB电路板边缘位置，用于实现板卡与外部串口设备的有线连接，常见于工业PLC通讯端口、嵌入式开发板调试接口、数控机床数据传输端口、老式条码扫描设备连接端口等位置，能够在复杂电磁环境下保障串行信号的传输稳定性，避免接触不良导致的通讯中断、数据丢包问题。

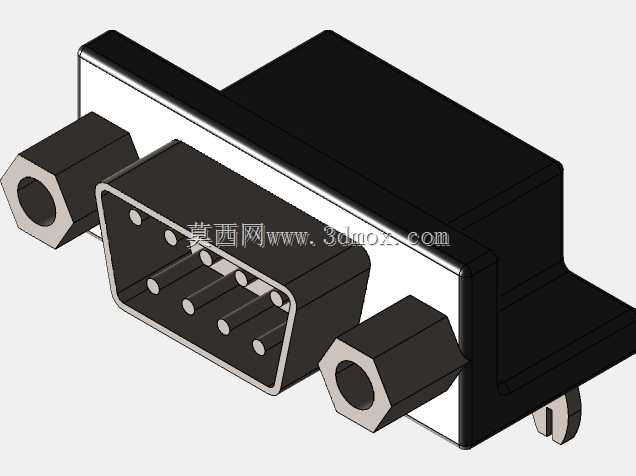

产品功能特性上，这款DB9连接器采用公头插针结构，9根信号插针按照标准D-SUB接口间距排布，依靠D型外壳的不对称结构实现防呆设计，避免用户插反接口损坏插针；两侧带内螺纹的六角固定柱，可在插头插入后通过螺丝锁紧对接端，防止设备震动、拉扯线缆时接口松脱；尾部带定位卡扣结构，焊接到PCB板后可卡入板边定位孔，提升连接器与电路板的结合强度，避免多次插拔后焊盘脱落。

设计思路层面，这款连接器采用塑壳加金属屏蔽层的组合结构，内部黑色绝缘塑壳负责固定9根信号插针，保证插针之间的绝缘间距，避免相邻插针信号短路；外部金属屏蔽壳一方面可以提升结构强度，另一方面可以屏蔽外界电磁干扰，保障弱信号传输的稳定性；安装结构同时兼顾波峰焊工艺要求，插针尾部采用直插式焊脚，长度适配常规1.6mm厚度PCB的焊接要求，固定柱底部与PCB板面贴合，焊接后可承受至少500次的插拔循环不松动。

外形尺寸与安装边界上，这款连接器完全遵循标准DB9公头的尺寸规范，接口端外形宽度约31mm，高度约13mm，板载安装部分的纵深长度约25mm，两侧固定柱的中心间距为25mm，对应PCB板上需开设直径3mm的定位孔，焊盘按照标准9针串口的引脚间距排布，横向引脚间距为2.74mm，排间距为2.84mm，安装后突出PCB板面的高度约15mm，不会占用过多板上空间，可适配标准机箱的后置挡板开孔尺寸，无需额外定制挡板即可完成整机组装。
