带波纹缓冲段的轴类夹持锁紧构件

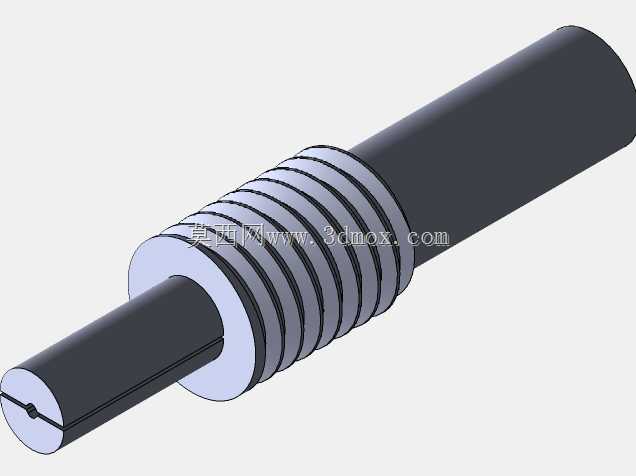

这款轴式夹持构件主要应用于精密工装夹具、小型检测设备定位、轻载自动化执行端的工件锁紧场景，在小尺寸零部件加工定位、电子元器件组装工位固定、实验测试工装的样件装夹环节中，能够实现对细杆类、薄壁套类工件的稳定夹持，避免装夹过程中对工件表面造成压伤或形变。从实际使用功能来看，构件前端的开缝夹持端具备弹性收缩能力，当后端接入驱动气源或手动锁紧动力时，开缝段会均匀向内收拢，对插入内孔的工件形成周向均匀的抱紧力，不会出现单点应力集中的问题；中间段的多层波纹环状结构是核心的缓冲补偿结构，能够在夹持过程中吸收微小的同轴度误差，抵消装夹时的偏载冲击力，即使工件轴线与夹持器轴线存在小幅偏差，也能保证抱紧力均匀分布，同时在高频次的反复夹持动作中，波纹结构能够分散金属疲劳应力，大幅提升构件的使用寿命。在设计思路上，这款夹持器采用了同轴一体式的结构布局，整体为回转体构型，从前端夹持端到中间波纹缓冲段再到后端安装杆，所有结构的轴线保持高度重合，保证装夹后的工件跳动量控制在极小范围内；前端开缝采用对称直缝设计，既保证了足够的弹性收缩量，又避免了开缝过大导致的夹持端刚性不足，中间波纹段的每一层环片厚度、环片间距都经过受力校核，在保证径向缓冲能力的同时，不会出现轴向的过量窜动，后端的光滑圆柱杆作为安装定位段，能够直接插入配套的安装座孔内，通过侧面顶丝或者法兰压盖即可完成固定，不需要额外设计复杂的安装结构。从安装边界与尺寸适配来看，这款夹持器属于小型精密夹持构件，整体外径适配常规10-20mm规格的工装安装孔，前端夹持内孔可适配直径3-8mm的细杆类工件，整体长度控制在紧凑范围内，不会占用过多的工装安装空间，安装时只需要保证后端安装杆与安装座的配合间隙在合理公差范围内，即可实现稳定的夹持作业，不需要额外的导向或者定位辅助结构，能够直接集成到各类小型自动化设备、手动工装夹具、检测定位台架中使用，适配多类轻载装夹的工况需求。
