带安装底座的ACP泵源控制开关盒结构

这款开关盒主要应用在搭载ACP泵作为主电源的工业设备场景中，不少工业作业场景里ACP泵会配套隔音降噪外壳做封闭安装，日常运维时操作人员无法直接接触到泵体自带的电源开关，每次启停泵都需要插拔电源线，不仅操作繁琐，反复插拔还会导致接线端子受力松动，长期使用容易出现触点接触不良、线缆拉扯断裂的故障，这款外置式开关盒就是为解决这一痛点设计的，将电源通断控制功能延伸到隔音外壳外部，无需插拔电源线就能完成泵源的启停操作，大幅提升日常操作的便捷性，也能降低接线端的故障概率。

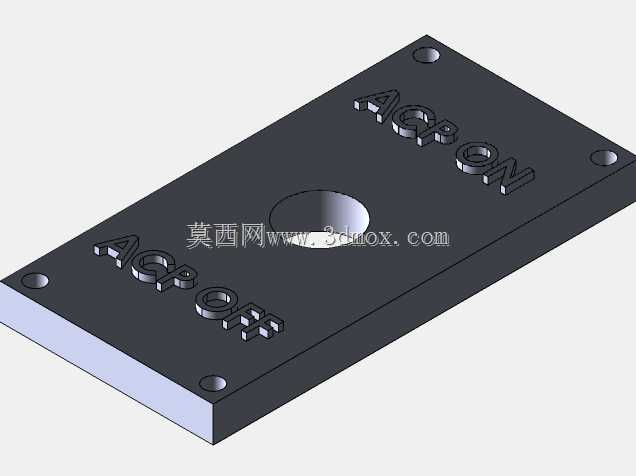

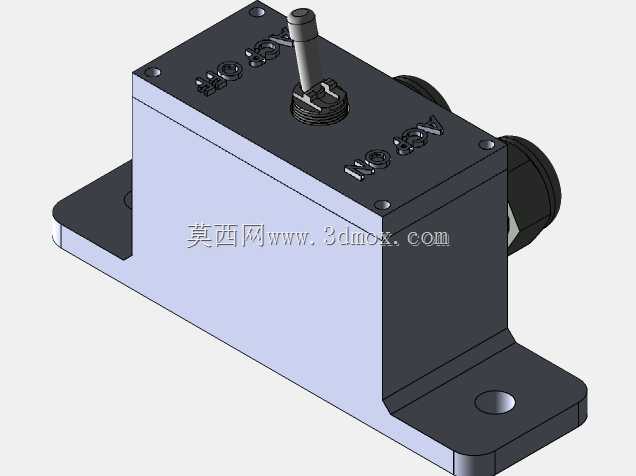

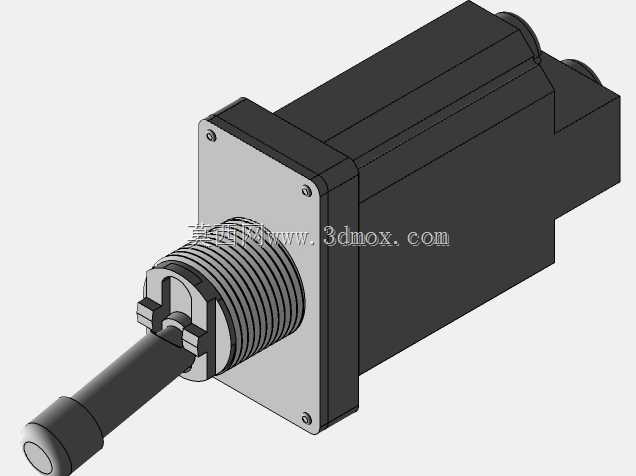

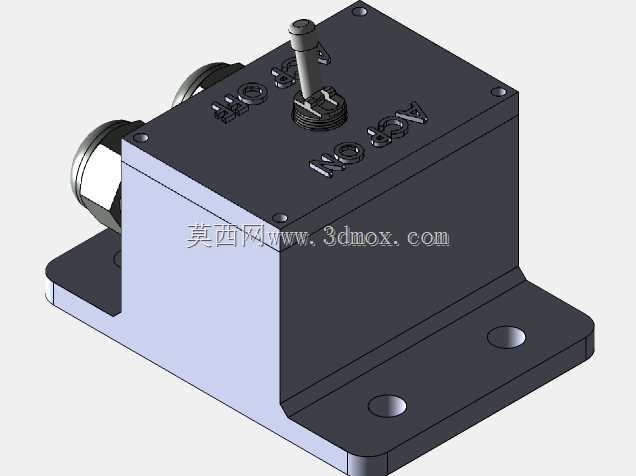

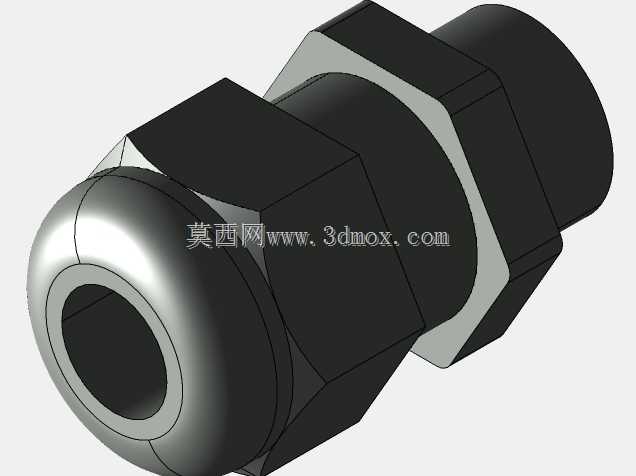

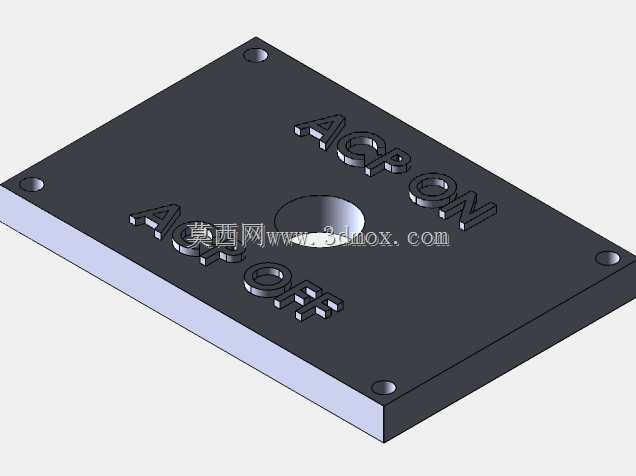

从功能特性来看，这款开关盒集成了开关承载、线缆防护、稳定安装三大核心功能，盒体顶部设置拨杆式操作开关，拨杆旁带有清晰的通断状态标识，操作人员无需额外查看指示灯就能快速判断当前电源通断状态，操作逻辑简单直观，即使是新入职的运维人员也能快速上手。盒体侧面设置两个电缆进出接口，配套压盖结构对进出盒体的电缆做锁紧固定，能够抵消电缆自身重力、外部拉扯带来的张力，避免线缆端部的接线触点长期受拉力出现松脱、虚接问题，提升供电回路的连接可靠性。

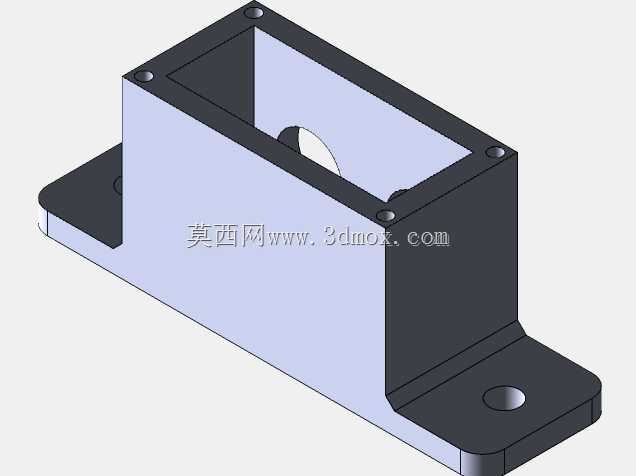

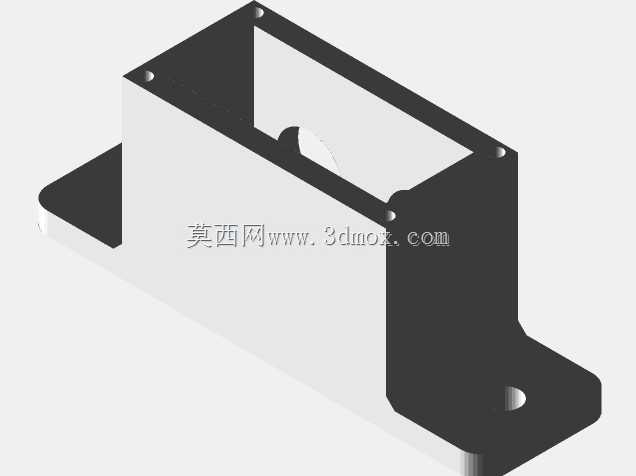

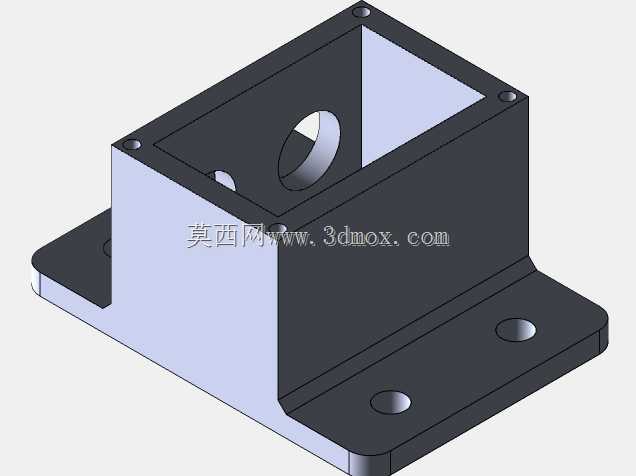

设计思路上整体遵循实用优先的原则，盒体采用方正的封闭式结构，能够阻挡日常作业环境中的灰尘、飞溅的水渍侵入盒体内部，保护内部接线与开关元件，适配多数工业车间的常规作业环境。安装结构采用一体化延伸的带孔底座，底座上预留两个圆形安装通孔，安装时可适配1.5"80/20规格的工业铝型材安装面，通过标准紧固件就能完成快速固定，安装后整体结构稳固，不会因为拨杆操作的受力出现晃动偏移。盒体与上盖的连接采用4颗长度大于1/4"的4-40规格螺钉做紧固，连接紧密不易松脱，盒体上还预留有5/32"规格的螺纹插入孔，方便后续拓展附加配件或者做接地连接，整体结构紧凑，不会占用过多安装空间，安装边界清晰，在做设备布局设计时可以快速预留对应的安装位置，适配性较强。
