焊丝定位吹扫一体式焊接支架结构

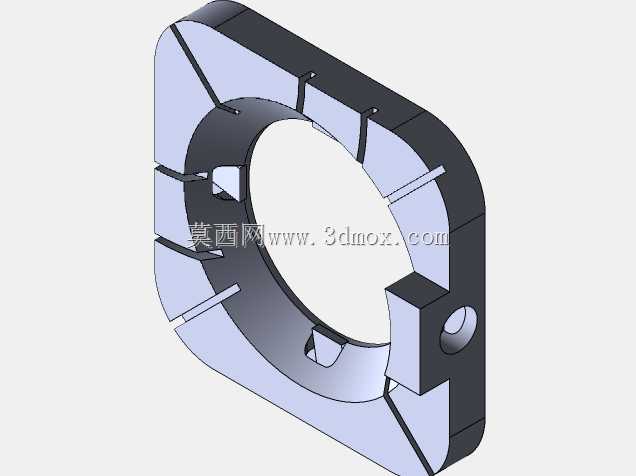

　　在精密小件点焊作业场景中，0.5mm规格细焊丝的送进定位精度直接决定焊点成型质量，常规焊丝导向结构多仅具备固定功能，焊接过程中产生的飞溅、烟尘容易堆积在焊点周边，既影响操作人员观察焊点状态，也容易造成虚焊、焊渣粘附工件表面的问题，这款支架结构正是针对这类现场痛点完成的结构设计。从实际使用逻辑出发，结构中心的环形内孔是焊丝的核心走丝通道，内孔周边均匀分布的多道开槽结构，一方面可以在焊丝穿入时提供一定的弹性抱紧余量，适配0.5mm焊丝的直径公差，避免焊丝送进过程中出现卡滞、偏移的问题，保证焊丝送出端头始终对准焊点位置，无需操作人员反复调整焊丝对位；另一方面开槽结构也能减少支架与焊丝的接触面积，降低焊丝送进的摩擦阻力，让送丝过程更顺畅。

　　支架侧面设计的径向通孔，匹配1/4英寸标准吹扫管路的安装尺寸，现场使用时可以直接接入工厂常规的压缩空气管路，压缩空气从侧孔通入后，会顺着支架内部的环形空间均匀吹向焊点作业区域，在焊接过程中持续吹走焊接产生的飞溅颗粒与烟尘，既能够避免焊渣飞溅粘附在焊丝端头造成送丝堵塞，也能减少烟尘在作业区域的弥散，改善操作人员的观察视野，同时还能对焊点周边起到一定的冷却作用，减少焊接热量向支架本体传导，降低支架长期受热出现形变的概率。从安装适配角度看，支架整体采用近似方形的外轮廓结构，相比圆形外轮廓更便于在焊接设备的安装板上完成定位固定，安装时不需要额外加工复杂的定位止口，依靠方形轮廓的侧边即可完成周向定位，避免支架在使用过程中出现周向转动，

　　保证侧孔的吹扫方向始终对准焊点区域。结构上没有多余的冗余设计，整体壁厚经过受力校核，既能够保证长期使用的结构强度，不会因为反复装拆、管路拉扯出现开裂变形，也尽可能控制了整体体积，不会占用过多的焊枪周边安装空间，可以适配多数小型精密点焊机的焊头周边安装位置。在细节设计上，支架所有的棱边都做了倒角处理，避免操作人员装拆时被锐边划伤，内孔与侧孔的相交位置做了圆滑过渡，不会出现气流死角，保证压缩空气流出时的气流均匀稳定，不会出现紊流影响吹扫效果。这类集成了焊丝定位与吹扫功能的一体式支架，相比传统分开安装的焊丝导向管与吹扫喷嘴，能够大幅减少焊头周边的零件数量，简化安装调试流程，同时因为吹扫方向与焊丝位置是通过零件本身的加工精度保证的，

　　不需要每次更换焊丝后重新调整吹扫喷嘴的位置，能够减少设备调试的辅助时间，提升批量焊接作业的生产效率。实际适配过程中，该支架可以直接替换原有设备上的简易焊丝导向套，不需要对原有设备的安装结构做大幅改动，安装孔位可以根据不同设备的安装需求做适应性调整，适配性较强。
