壁挂式三色指示灯通风型电气控制箱体

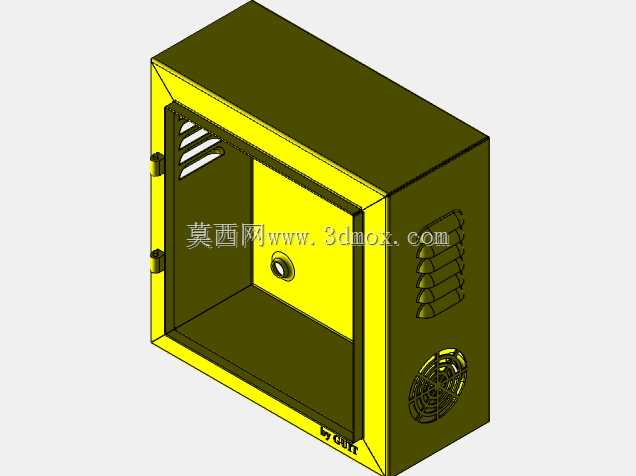

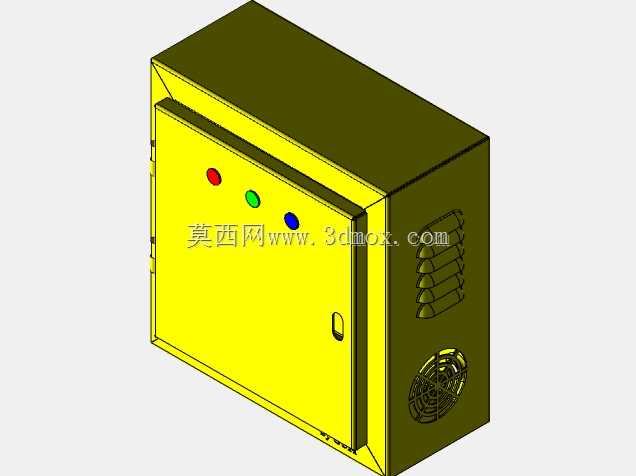

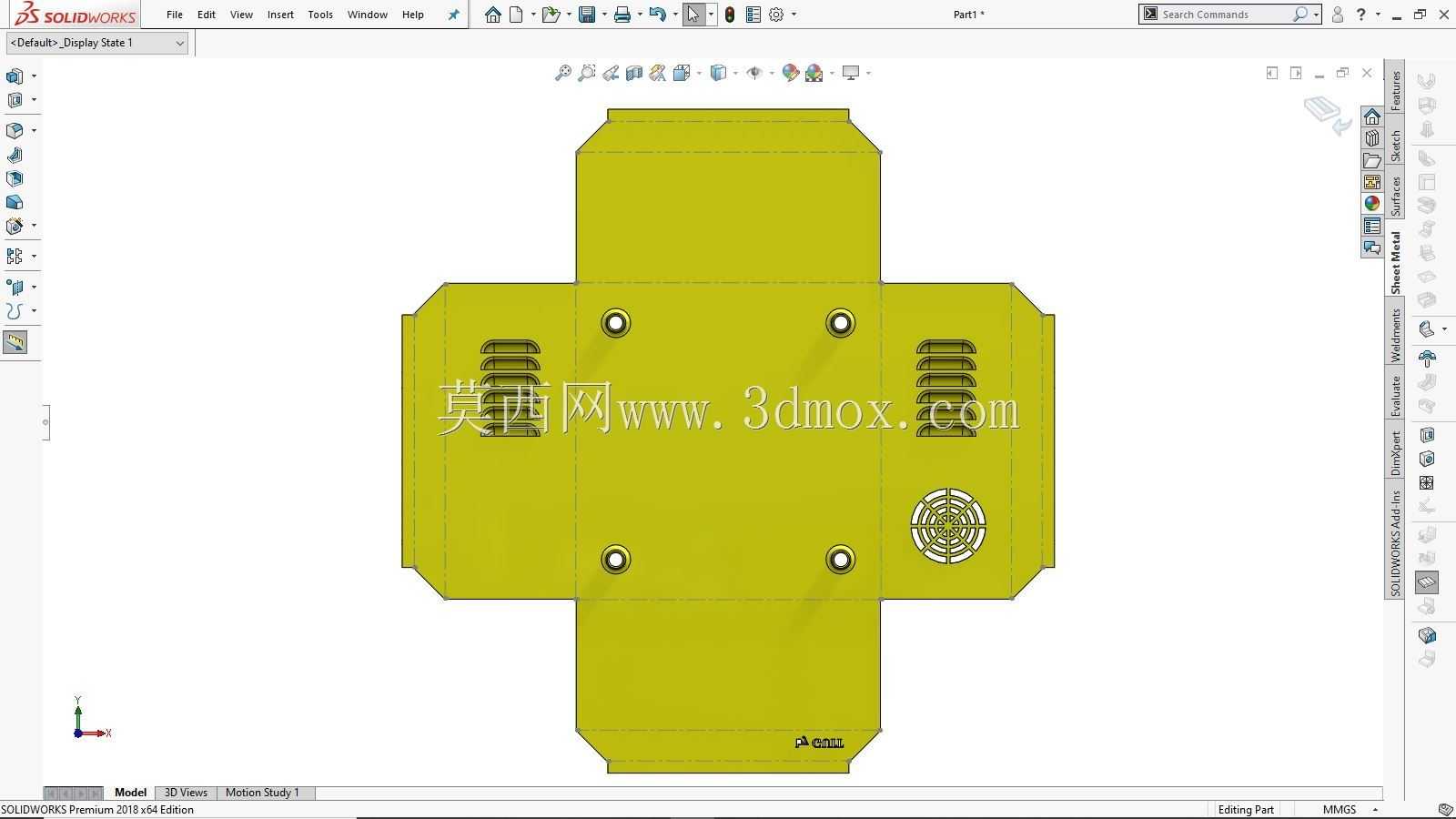

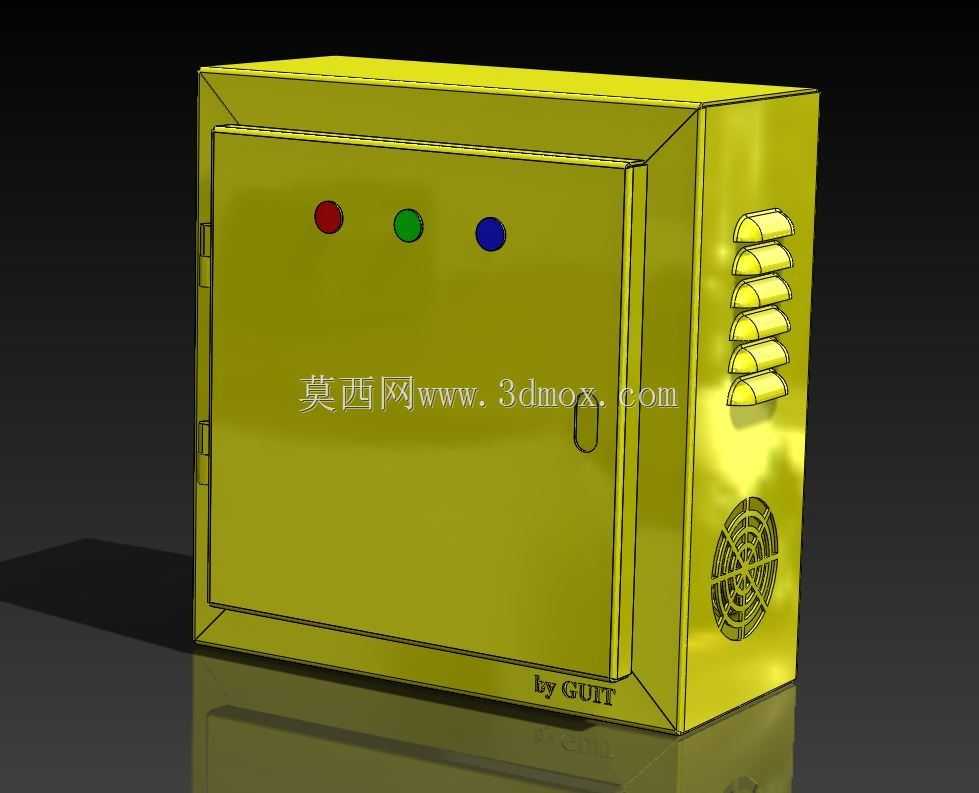

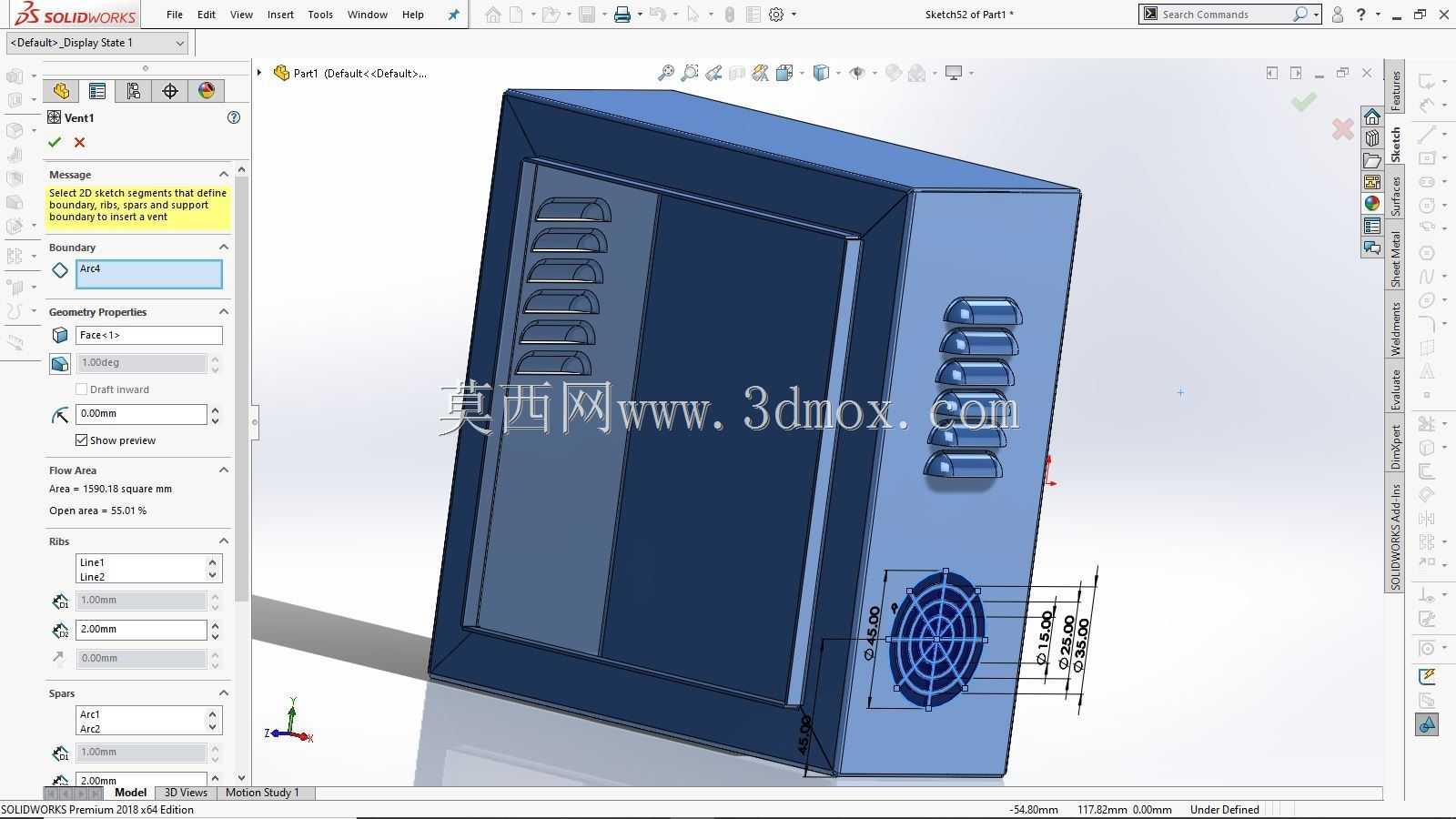

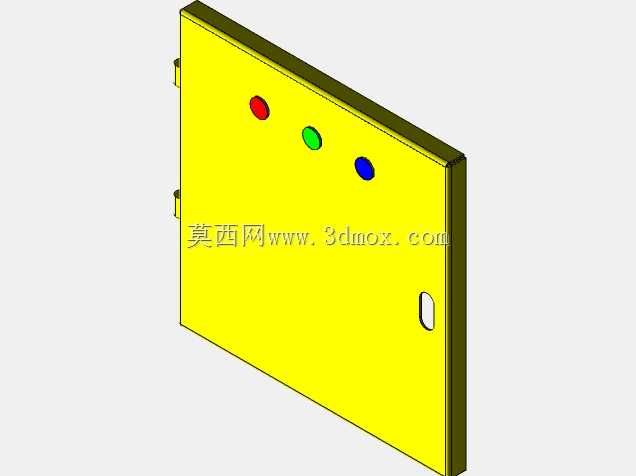

这款壁挂式电气控制箱体主要应用于工业车间生产线、小型设备配套供电控制、民用建筑配电支路管控、商用设备动力配电等场景，可作为低压配电回路的终端承载壳体，内部可安装断路器、交流接触器、接线端子排、小型继电器等常规低压电气元件，实现对下游用电设备的通断控制、过载保护、短路防护以及运行状态可视化指示功能，适配交流220V、380V低压配电场景的安装使用需求。箱体采用钣金折弯焊接工艺成型，整体为方正壁挂结构，正面设置单开检修门，门体侧边配置隐藏式铰链与锁扣结构，日常运行时门体闭合可实现基础防尘防护，检修时可直接开门操作内部元件，无需整体拆卸箱体。门体上部横向排布红、绿、蓝三色指示灯位，可分别对应电源通电、设备运行、故障报警三类状态指示，操作人员无需开箱即可直观掌握回路运行状态，大幅提升日常巡检效率。箱体右侧面设置多组冲压成型的百叶通风口，侧面下部加装轴流风机安装位，可形成下进上出的散热风道，及时排出箱体内部元件工作产生的积热，避免夏季高温环境下内部元件因过热出现误动作或寿命衰减问题，保障配电回路长期稳定运行。设计阶段充分考虑钣金加工的工艺合理性，所有折弯边均预留标准钣金折弯余量，焊接位置做内藏式处理，外部无突出焊疤，成型后表面可做喷塑或烤漆处理提升防腐蚀能力；安装边界上，箱体背部预留四个壁挂安装孔位，可直接通过膨胀螺栓固定在混凝土墙面或设备支架立面上，安装时需预留右侧不小于100mm的通风间隙，正面预留不小于600mm的检修操作空间，箱体内部预留标准DIN导轨安装位，可兼容市面上绝大多数常规尺寸的低压配电元件，无需额外定制安装支架，可大幅缩短现场装配的施工周期。箱体底部预留线缆进出孔位，可根据现场布线需求开设对应尺寸的格兰头安装孔，适配不同线径的动力线缆与控制线缆接入，整体结构紧凑，空间利用率高，既满足小空间场景的安装需求，又能保障内部元件的排布与走线空间，避免线缆过度挤压造成的绝缘层破损风险。
