桃形数控车削刀片结构设计

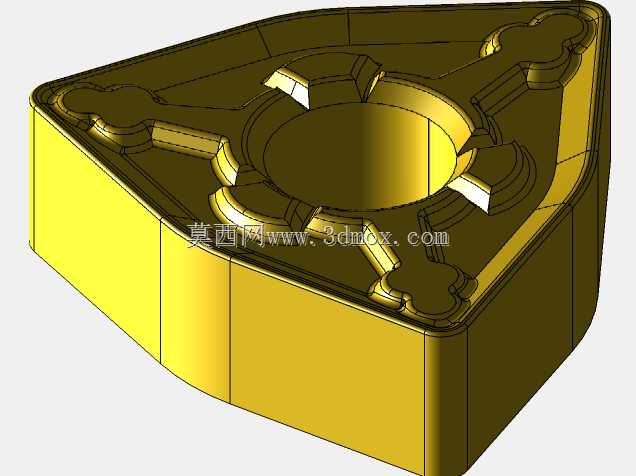

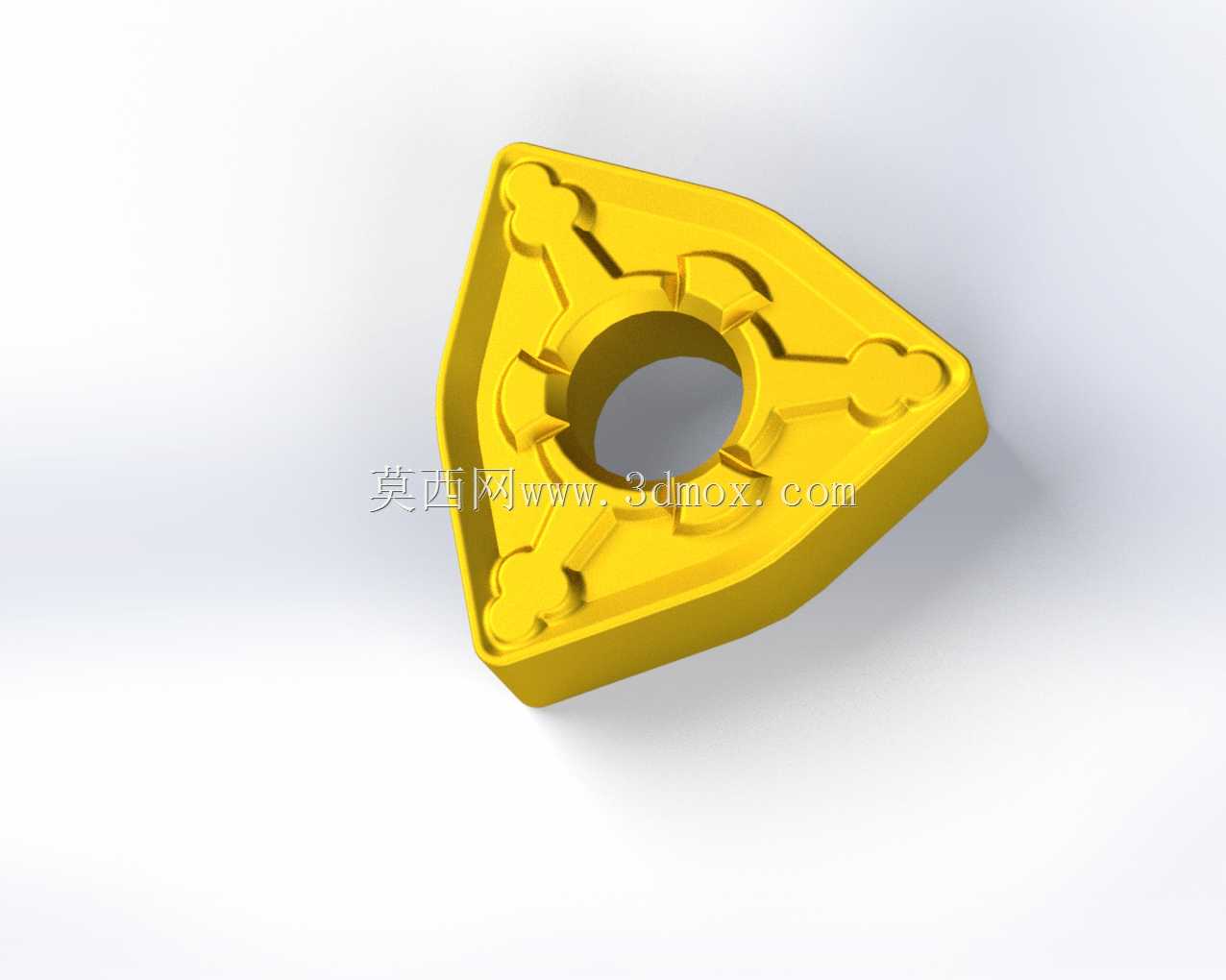

这款桃形车削刀片是数控车床金属切削加工场景中的核心消耗类刀具部件，主要适配外圆车削、端面车削、台阶车削等常规车削工序，可覆盖钢件、铸铁、不锈钢等多种常见金属材质的粗加工、半精加工工况，在通用机械零件加工、汽车零部件量产、五金配件批量生产等场景中应用广泛，是车床加工环节直接参与材料去除的核心执行元件。刀片采用经典的桃形（WN型）轮廓设计，这种非对称多边形结构能够在单刀片上提供多个可转位切削刃，单刃磨损后只需松开夹紧结构转动刀片即可更换新的切削刃，无需重新拆卸刀杆与对刀，能够大幅减少换刀辅助时间，提升批量加工的生产效率。刀片中心设计有标准圆形安装孔，用于配合刀杆上的杠杆式、楔块式或上压式夹紧结构，能够实现刀片的精准定位与牢固装夹，安装孔周边设计有环形定位贴合面，可保证刀片装夹后与刀杆定位面完全贴合，避免切削过程中出现刀片位移、振颤等问题，保障切削过程的稳定性。刀片的每个切削刃都设计有合理的前角、后角与刃口倒棱结构，前角设计兼顾了切削锋利度与刃口强度，可有效降低切削阻力，减少切削热的产生；后角设计能够避免刀片后刀面与已加工表面产生摩擦，提升已加工表面的光洁度；刃口倒棱则能够强化刃口强度，避免断续切削或大进给切削时出现崩刃问题，延长刀片的单次使用寿命。刀片的断屑槽采用对称式凸点与凹槽组合结构，能够在切削过程中对切屑进行有序的引导、卷曲与折断，避免长切屑缠绕工件、刀具或划伤已加工表面，适配不同进给量与切削深度下的断屑需求，无需额外调整断屑结构即可覆盖常规加工参数范围。刀片的外形尺寸严格遵循通用机夹可转位刀片的标准规格，外接圆直径、内孔直径、刀片厚度均符合行业通用标准，可直接适配市面上绝大多数标准规格的桃形刀片外圆刀杆，无需定制专用刀杆，安装边界与同规格标准刀片完全一致，用户可直接替换现有同规格刀片使用，无需调整刀塔位置、重新编写加工程序或修改刀补参数，能够直接融入现有加工流程，降低刀具替换的适配成本。刀片整体采用对称式结构设计，各个切削刃的几何参数完全一致，可保证每个刃口的切削性能统一，避免不同刃口加工出的工件尺寸出现偏差，保障批量加工的尺寸一致性。
