多规格热熔式铜质螺纹嵌件结构设计

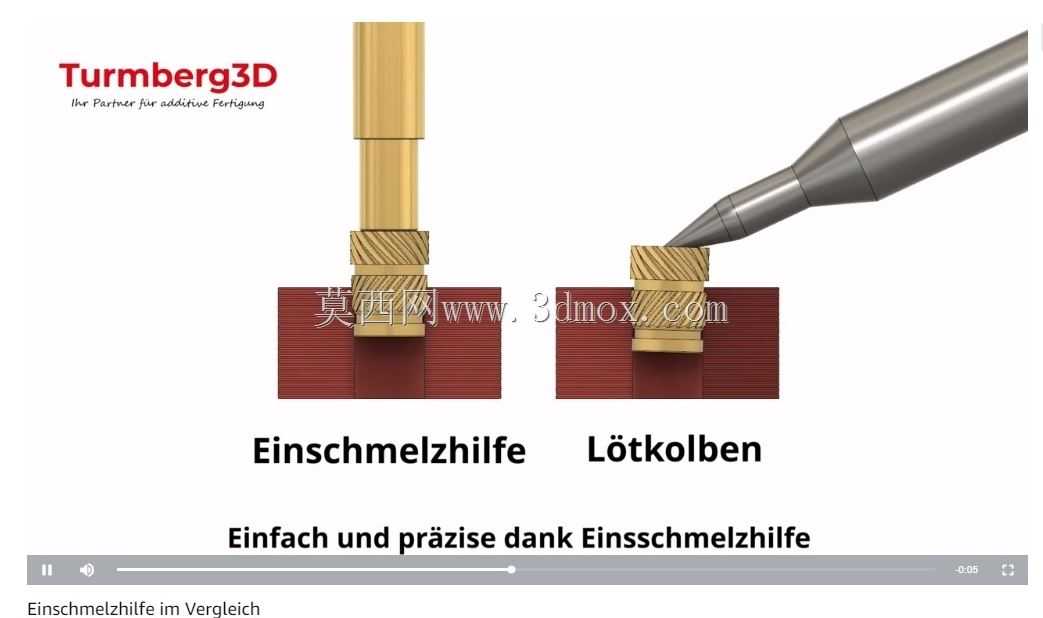

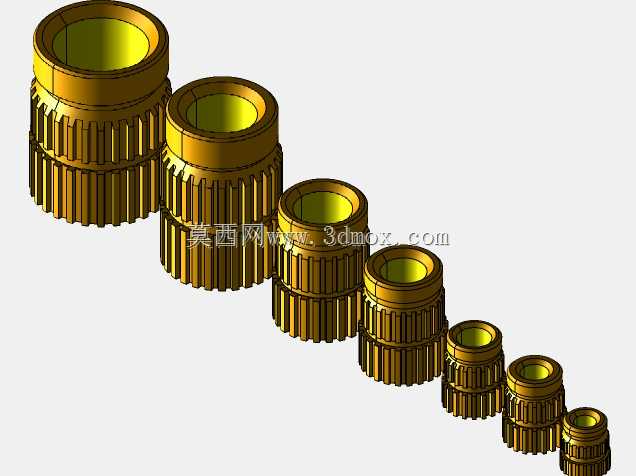

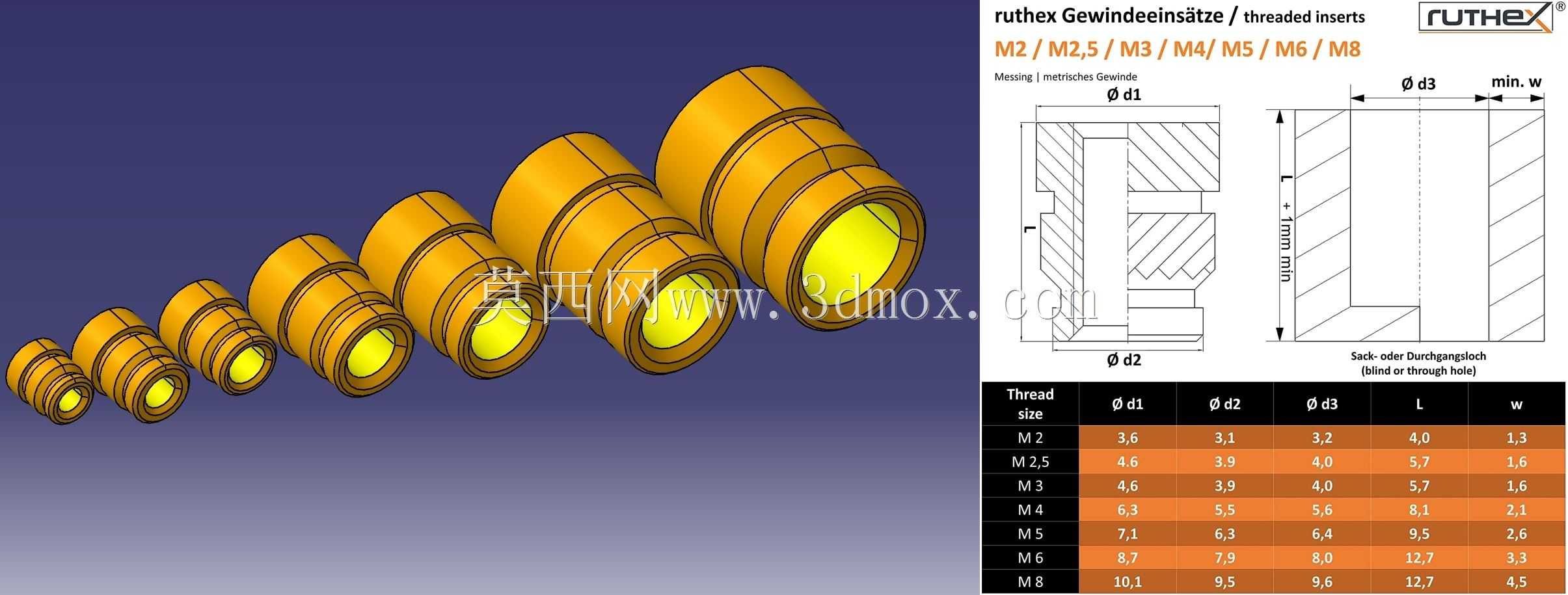

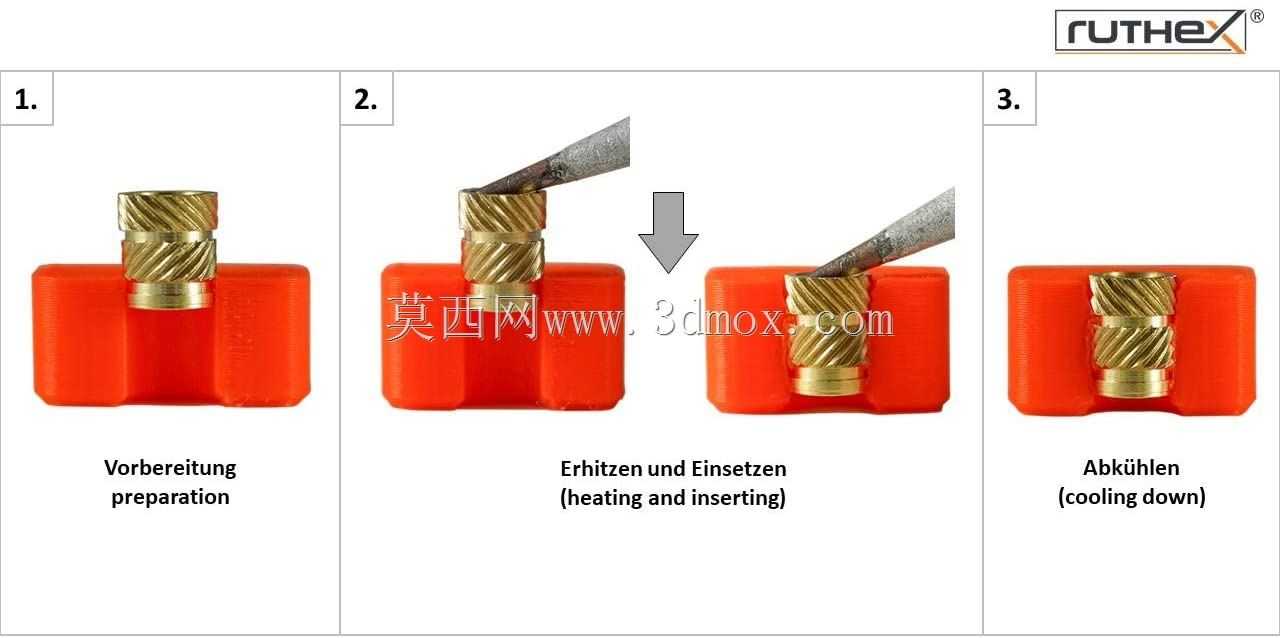

这套螺纹嵌件主要面向薄壁塑料构件的螺纹连接强化场景，常见应用覆盖消费电子外壳、小型家电壳体、新能源车载塑料结构件、3D打印功能件装配、工业塑料箱体连接等领域，解决纯塑料材质内螺纹易滑牙、反复拆装后螺纹失效、连接强度不足的核心痛点，是塑料结构件实现可靠螺纹连接的核心配套五金零件。整套嵌件覆盖M2、M2.5、M3、M4、M5、M6、M8共7种常用公制螺纹规格，可适配不同载荷等级的连接需求，小规格型号适配消费电子类轻载紧固场景，大规格型号可满足工业设备、车载结构的中载连接要求。产品采用热熔埋入的安装逻辑，设计阶段充分匹配塑料热熔工艺的特性：嵌件外壁设置多道环形止退槽与竖向滚花结构，安装时通过加热嵌件或超声振动使接触面塑料熔融，熔融态塑料流入外壁的沟槽与滚花间隙，冷却固化后可同时实现轴向抗拔脱与周向抗扭转的双重锁止效果，完全避免嵌件在螺丝拧入或长期受力后出现松脱、跟转的问题。嵌件整体采用带法兰端的阶梯圆柱结构，法兰端面可在安装时形成轴向定位，保证嵌件埋入后端面与塑料件表面齐平，不会出现凸起或凹陷影响装配外观；内部为标准公制内螺纹，螺纹精度适配普通商用级螺丝的公差要求，可直接与对应规格的标准螺丝配合，无需二次攻丝处理。设计过程中针对不同规格的安装边界做了适配优化：每个规格的嵌件外径、埋入深度、法兰直径都严格匹配对应螺纹的受力需求，比如小规格M2嵌件外径控制在3.2mm左右，埋入深度3mm，适配壁厚不低于3.5mm的塑料壳体；M8规格嵌件外径达到12mm，埋入深度10mm，可适配壁厚12mm以上的结构件，安装时仅需要在塑料件上预制对应直径的安装孔，通过热熔焊头或超声设备将嵌件压入即可完成装配，不需要额外的卡扣、胶水等辅助固定材料。嵌件内壁做了光滑倒角引导，螺丝拧入时可自动对中，避免斜向拧入造成的螺纹损伤；外壁的滚花采用直纹设计，相比网纹滚花更利于熔融塑料的流动填充，安装后周向抗扭强度可提升30%以上，环形止退槽的深度与间距经过反复验证，既不会因为槽深过大导致嵌件壁薄影响螺纹强度，也不会因为槽深不足导致抗拔脱力不达标，常温环境下单颗M3嵌件的轴向抗拔脱力可超过500N，完全满足多数民用、工业塑料结构的连接载荷要求。
