Ender3磁性千分表安装支架

　　在桌面级FDM设备的调平作业里，测量表具的固定一直是影响操作效率的关键环节，这套适配Ender3机型的磁性千分表支架，正是针对日常平台校准、喷头高度复核、床身平面度检测等场景开发的工装结构。它把数显千分表稳定夹持在打印头运动组件旁，随X、Y轴进给完成全平台扫测，避免了手持表具施压不稳、读数偏移的问题，也不需要在铝型材框架上额外打孔或长期占用安装位。

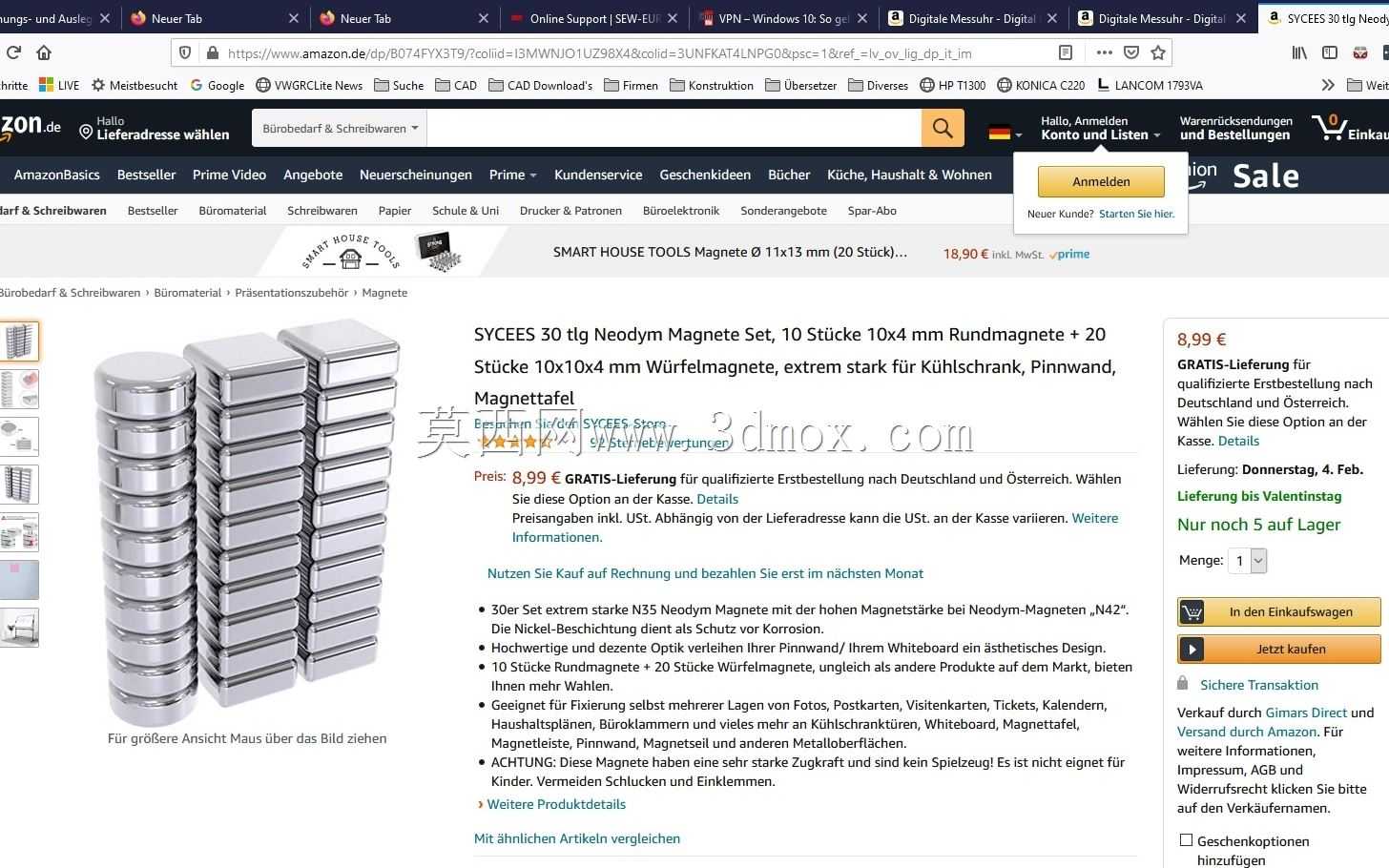

　　从实际使用逻辑看，支架承担两项核心任务：一是为千分表提供刚性足够、姿态可调的夹持接口，保证测杆垂直压向热床表面；二是通过圆形与方形两类磁体实现快速装拆，需要调平时吸附到位，打印作业时可整体取下，不影响喷头周边的散热空间和耗材走线。相比常见的单侧卡扣式表架，这种磁吸方案对不同批次型材的公差包容度更高，安装位置也能根据风扇罩、挤出机外壳的实际外形灵活微调。

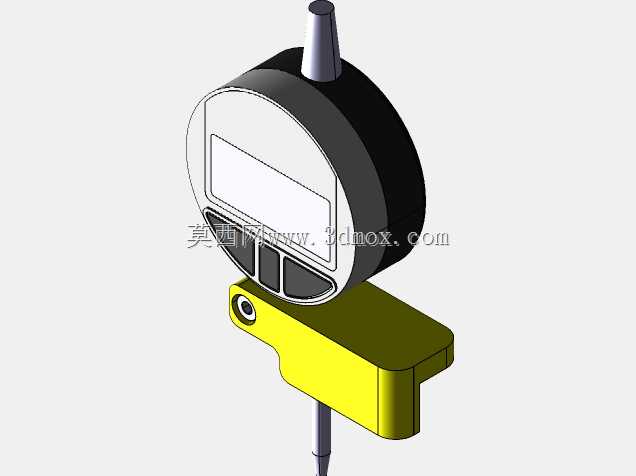

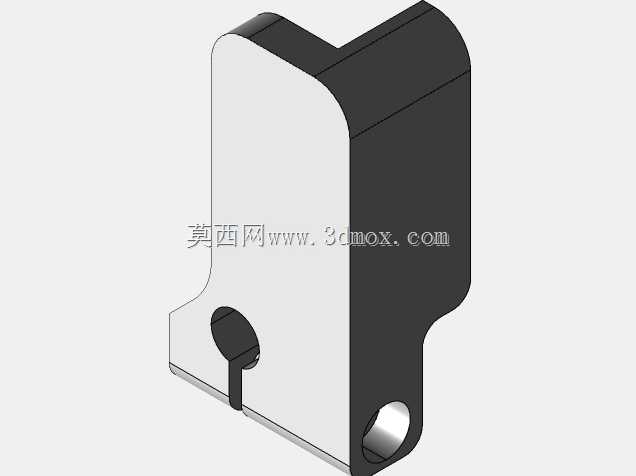

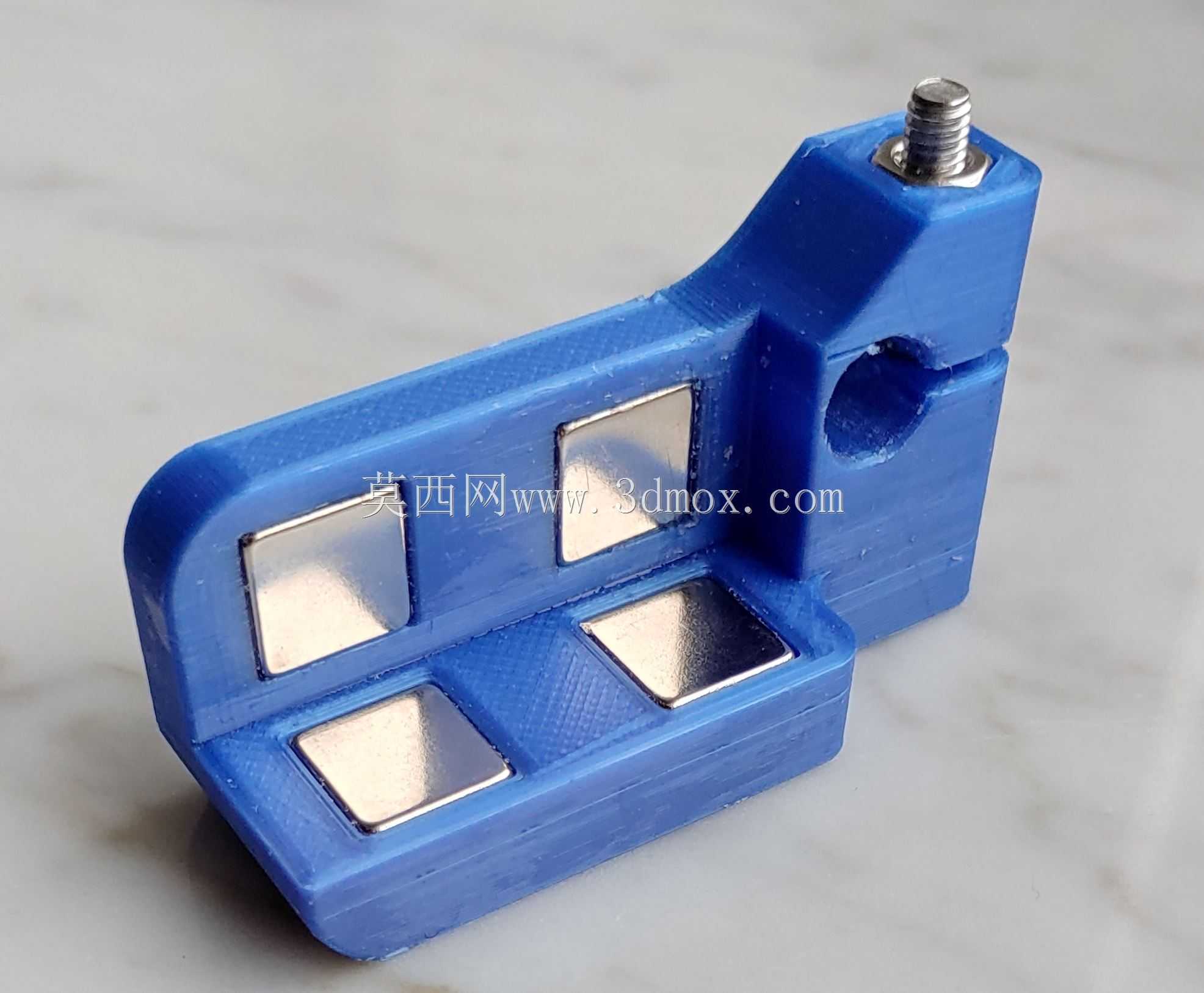

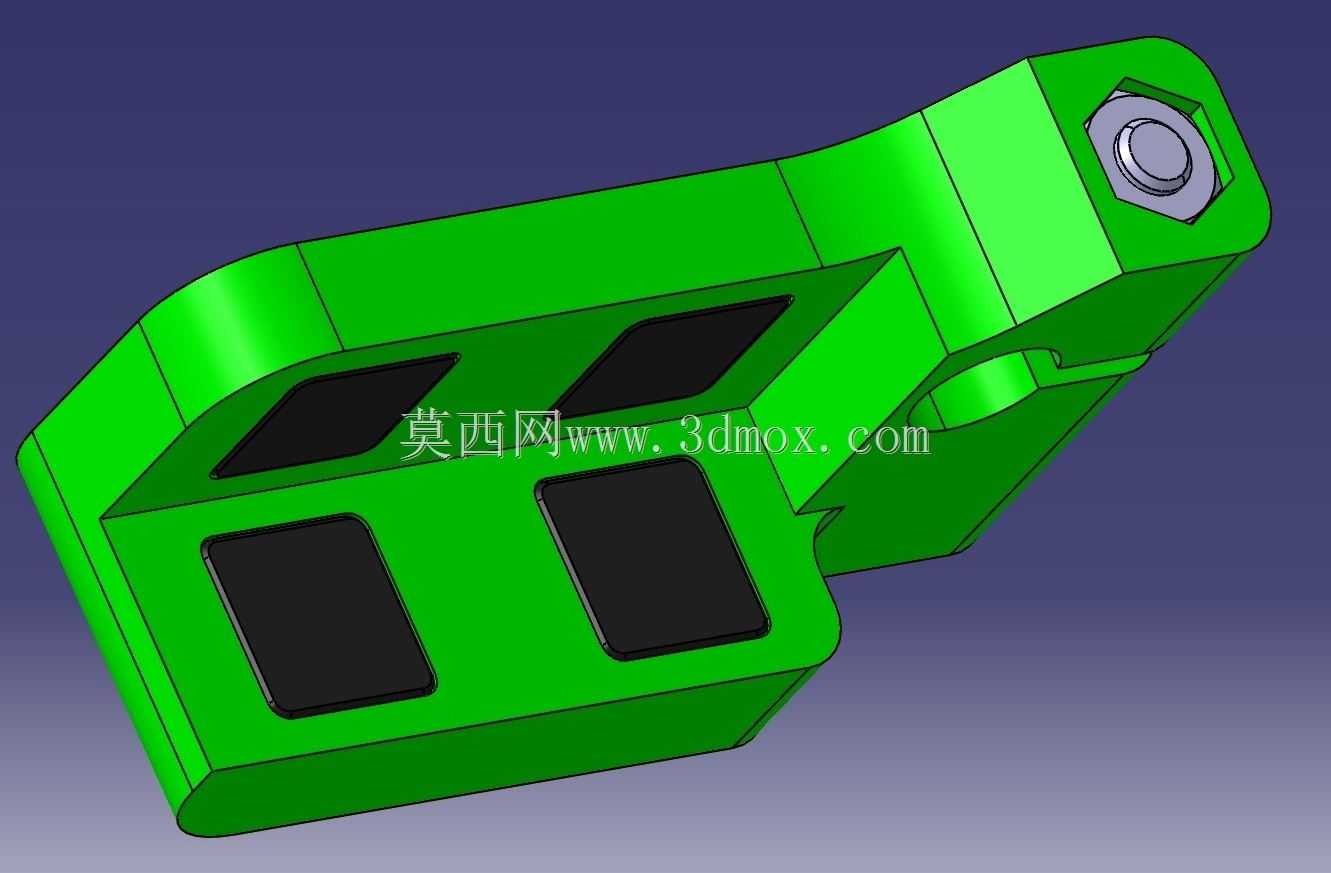

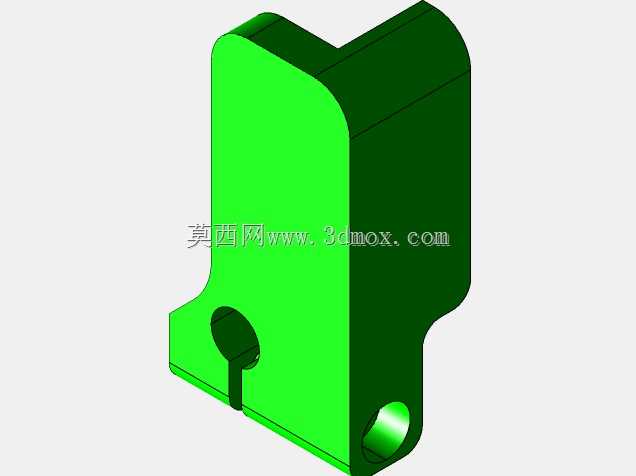

　　结构设计上，上部夹持区围绕千分表轴套做了半包式抱紧槽，侧面预留锁紧孔位，可通过手拧螺钉控制夹持力，既防止测量过程中表体下滑，又避免薄壁表套被夹伤。下部连接体同时布置圆形磁钢安装腔和方形磁体贴合面，圆形磁体负责提供主要吸附力，方形磁体则起到防转定位作用，二者配合后，支架在随轴快速移动时不会出现偏转或翘边。中间过渡段设置了多道加强筋，用来平衡轻量化与刚性，减少测针接触平台瞬间产生的微颤。

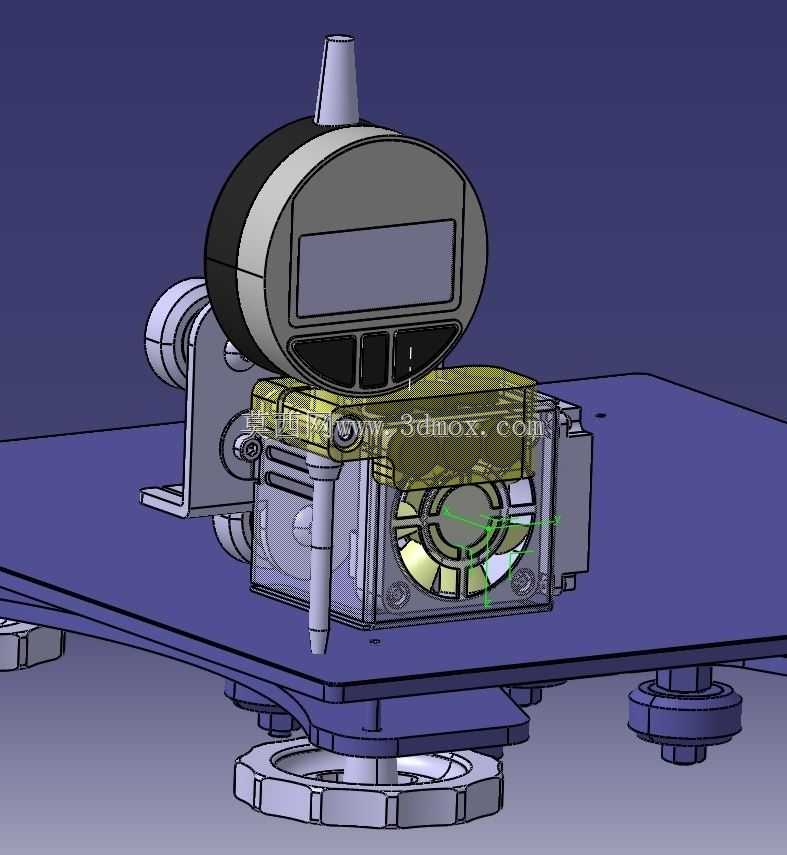

　　尺寸边界方面，支架整体高度控制在数显表屏幕下方与风扇罩上沿之间，不会遮挡操作人员观察读数；横向伸出距离以测杆轴线对齐喷嘴附近校准点为准，同时避让喷头加热块、硅胶护套和自动调平传感器。安装基面与Ender3常见的金属风扇罩、挤出机安装板外形匹配，磁吸面做了沉台处理，磁体装入后表面与基面齐平，保证吸附时贴合紧密，不会因局部凸起造成支架倾斜。

　　建模过程中需要重点处理几处配合关系。千分表夹持槽内径要按常用量表轴套的实际公差设定，槽口开设微小弹性缝，使锁紧时受力均匀；磁体安装腔需保留粘接或过压装配余量，边角处加圆角以避免打印件应力集中；与风扇罩相邻的侧壁要内收，给风扇风道留出间隙，防止支架遮挡进风而导致喷头散热不足。测针下方的避让孔也要足够大，使千分表测杆在自由状态和压缩状态下都不与支架本体摩擦。

　　应用到产线或个人工坊时，这套支架还能扩展出更多用途。除热床调平外，可用于检查X轴导轨平行度、Y轴皮带张紧后的运行起伏、Z轴丝杆升降时的平台摆动，也能在更换喷嘴、调整热床弹簧后快速复核零点高度。由于采用分体磁吸思路，后续若更换不同外径的千分表，只需调整上部夹持块；若机型风扇罩外形改变，也可重新匹配下部磁吸基面，主体连接思路具有较强复用性。

　　对于结构设计人员而言，这类工装的难点不在外形复杂度，而在于对现场操作空间、测量力传递和装拆效率的把握。支架过厚会增加运动部件负载，过薄又会在测针接触时产生形变；磁体过强会导致取下时拉扯风扇罩，过弱则在快速移动中移位。该方案通过圆磁与方磁组合、夹持区与吸附区分离、加强筋局部补强等处理，在有限空间内平衡了刚性、可调性和使用便利性，也为同类桌面设备的测量附件设计提供了可直接参考的结构范式。
