苹果键盘三电池仓适配卡扣结构

　　这个环形卡扣件的核心使用场景，是内置三节串联电池的苹果无线键盘内部，作用是卡紧电池仓端部的电池接触座，同时承担电池轴向限位、仓体与外壳定位的双重功能。日常拆装键盘换电池时，这个零件要承受反复的插拔冲击力，还要在键盘跌落、挤压时限制电池窜动，避免接触簧片变形导致供电中断。

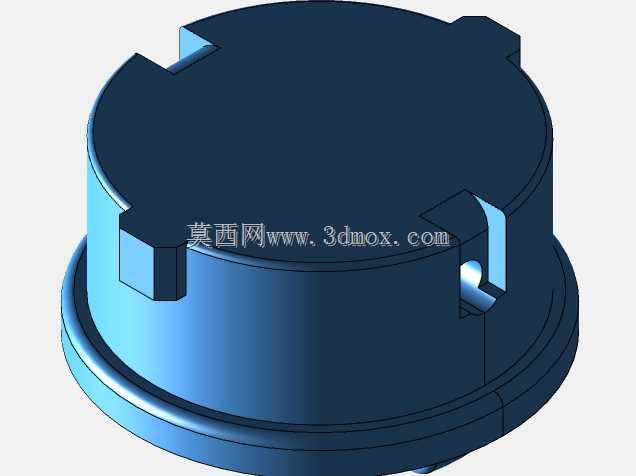

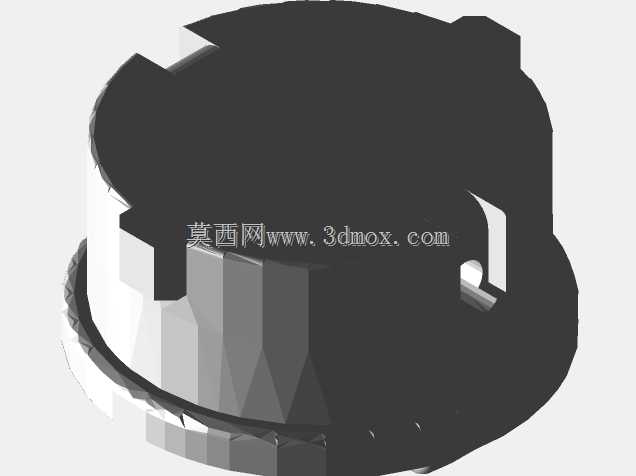

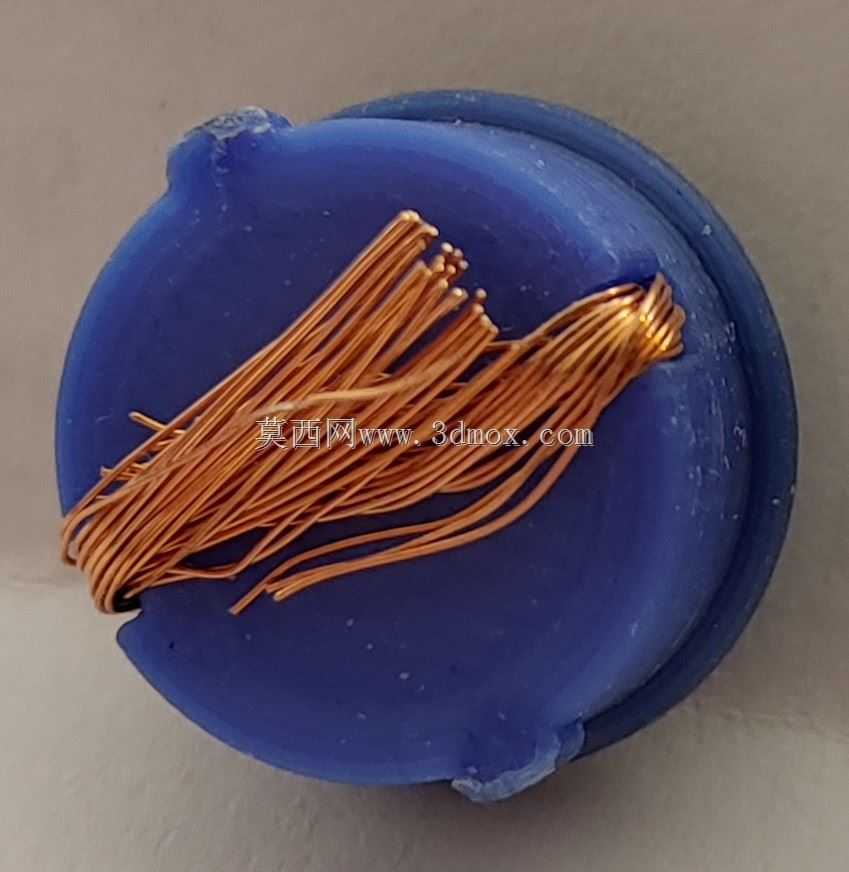

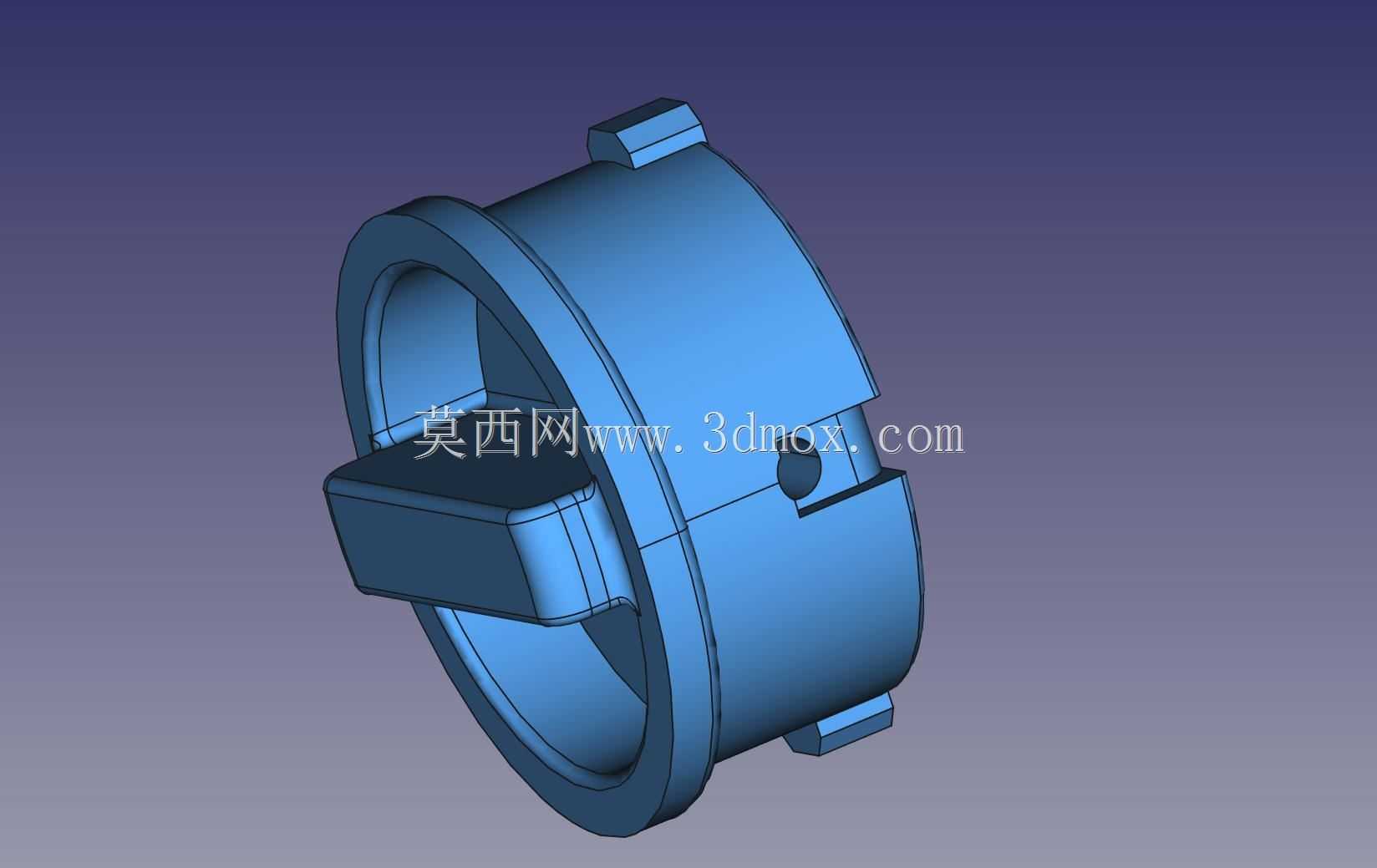

　　从结构功能上拆解，零件主体是带法兰边的圆筒结构，圆筒内径刚好套入三节AA电池串联后的端部外径，法兰边贴住键盘外壳的仓口内壁，限制整个卡扣向仓内滑入。圆筒外侧均匀分布四个凸起卡爪，对应键盘电池仓内壁的四个卡槽，推入后卡爪卡入槽位实现周向防转，同时提供轴向锁紧力，不需要额外螺丝固定，符合消费电子快装、少零件的设计逻辑。圆筒内侧伸出的十字形凸台是电池极性定位结构，其中一侧凸台带避让缺口，对应电池正极凸起的尺寸，反接电池时凸台会顶住电池端面无法装到位，从机械结构上实现防反接，比单纯的丝印标识可靠性高很多。圆筒侧壁开的小圆孔是接触片走线孔，簧片的引脚从孔中穿出连接键盘主板，同时孔边的小凸棱可以压住导线，避免拉扯时焊点受力脱落。

　　设计思路上优先考虑的是消费电子的装配效率和长期使用可靠性，整个零件采用一体化注塑成型，没有后续装配工序。卡爪的厚度做了渐变处理，根部加厚保证强度，端部做斜角导向，装配时顺着斜角推入即可自动胀开卡入，不需要专用工具。内侧的十字凸台边缘全部做了R角处理，避免拆装时刮伤电池外皮造成短路隐患。法兰边的厚度控制在1.2mm，既保证足够的支撑强度，又不会过多占用键盘内部的厚度空间，适配键盘轻薄化的整体设计。

　　安装边界方面，圆筒的外径比电池仓内径小0.2mm作为装配间隙，四个卡爪的外圆尺寸比卡槽的卡接尺寸大0.3mm，保证卡入后有足够的预紧力，不会因为键盘日常使用的震动松脱。零件的轴向总长度刚好覆盖第一节电池的端部接触区域，法兰边到内侧凸台的距离匹配电池正极到仓口的标准尺寸，装入后电池的轴向窜动量控制在0.5mm以内，既不会因为顶死造成电池外壳凹陷，也不会因为间隙过大导致接触不良。零件的所有外轮廓都没有尖锐棱角，全部做了0.3mm以上的圆角，适配注塑模具的脱模工艺，同时避免组装时划伤操作人员。

　　实际选型替换时，这个卡扣的尺寸必须严格匹配对应型号键盘的仓体内径和卡槽位置，卡爪的卡接量不能随意改动，过大容易造成装配时塑料件断裂，过小则会出现锁不紧、电池晃动的问题。内侧防反接凸台的位置要和电池极性严格对应，缺口尺寸要刚好容纳正极凸起，不能出现反接也能装入的情况。材料一般选用POM或者ABS+PC合金，兼顾一定的韧性和耐磨性，承受反复拆装的卡爪部位不会轻易断裂，长期使用也不会因为蠕变失去卡紧力。
