双目立体视觉摄像模组结构设计

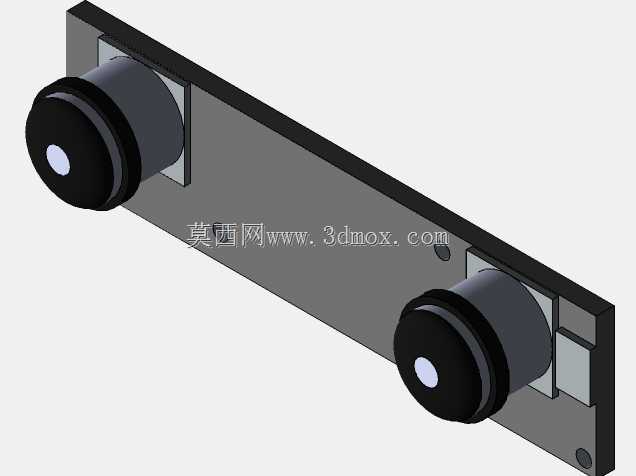

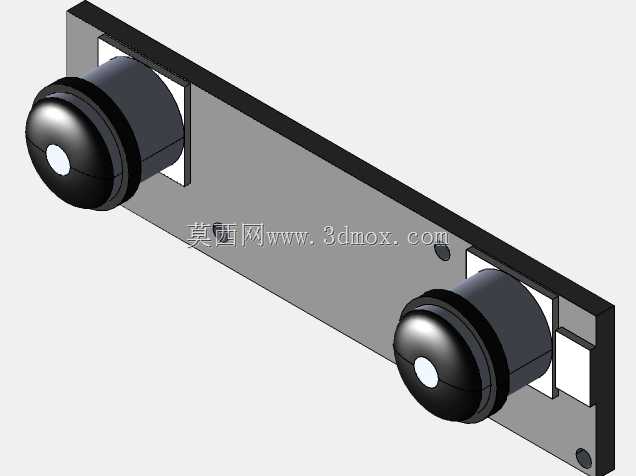

这款双目立体摄像模组是面向机器视觉、空间测距场景开发的核心传感组件，目前广泛应用于智能设备的深度感知模块、AGV小车避障单元、三维扫描设备的图像采集端、服务机器人的环境感知系统中，能够通过两个平行排布的镜头同步采集画面，依靠视差原理计算出拍摄范围内物体的三维空间坐标，为后端算法提供可靠的深度信息输入。从实际用途来看，该模组区别于单目摄像头仅能采集平面画面的局限，可在不依赖额外结构光投射组件的前提下完成被动式深度测算，既可以独立作为立体视觉传感器使用，也能够嵌入到各类智能硬件的壳体内部作为配套感知部件，适配室内外多种光照条件下的视觉感知需求，在工业检测、消费电子、智能安防领域都有很高的适配性。在功能特性设计上，两个镜头采用对称式平行排布，光轴保持严格平行，基线距离经过反复校准，能够保证视差计算的精度，镜头前端采用半球形的防护结构，既可以保护内部的光学镜片不受磕碰、积尘影响，也能够减少边缘光线的折射干扰，提升画面边缘的成像质量；背部的安装基板采用一体化平直设计，预留了对应的电路安装位与固定孔位，能够直接和后端的图像处理电路板对接，减少组装时的对位调整工作量。从设计思路来看，整个模组优先考虑组装便利性与光学精度的平衡，没有采用复杂的异形壳体结构，而是以平直的安装板作为承载主体，两个镜头的安装座直接与基板垂直固定，在保证镜头安装垂直度的前提下，尽可能压缩模组的整体厚度，让整个组件可以嵌入到厚度有限的设备壳体内部；镜头与安装板之间采用嵌套式的配合结构，组装时可以快速完成镜头的定位，不需要额外的调整工装就能保证两个镜头的共面度，大幅降低批量生产时的组装校准成本。在外形尺寸与安装边界上，整个模组整体为长条形扁平结构，长度方向以两个镜头的基线距离为核心设计依据，宽度方向仅略大于镜头的外径尺寸，厚度方向控制在镜头长度加基板厚度的最小范围内，不会占用过多的设备内部空间；安装时仅需要通过基板上预留的固定点位完成锁附即可，镜头前端需要预留无遮挡的视野空间，不能有结构件遮挡两个镜头的共同视场范围，基板背部需要预留对应的电路走线空间，避免排线弯折影响信号传输，整体安装边界清晰，能够快速适配不同设备的内部安装空间，不需要对原有设备结构做大幅度修改即可完成集成。
