防水型测距超声波传感器结构设计

这款防水超声波测距部件的三维结构，是面向户外、潮湿工况下的非接触距离检测需求开发的，在AGV小车避障、户外液位检测、洗车设备工位定位、露天泊车辅助、潮湿环境物料到位检测这类场景里，普通开放式超声波探头容易因为进水、凝露导致压电陶瓷片短路、信号衰减，这款结构从根源上解决了这类防护痛点。从实际使用的工况边界来看，它的有效测距覆盖20厘米到6米的区间，这个量程段刚好避开了近距离检测的盲区，也能覆盖绝大多数工业现场、民用设备的中短距检测需求，不会像长距超声波那样存在近距离死区过大的问题，也不会像短距探头那样无法覆盖中距离的检测位。

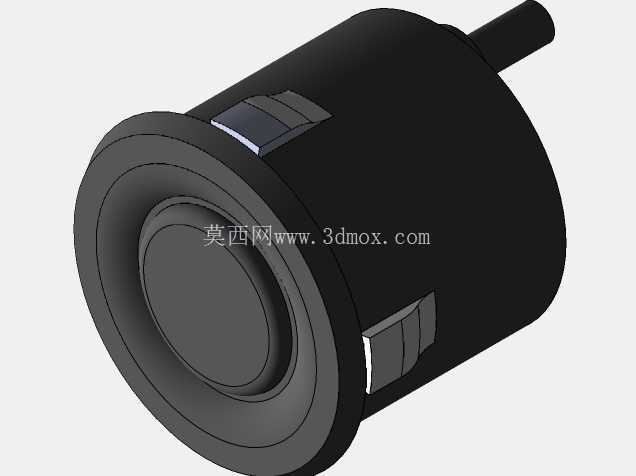

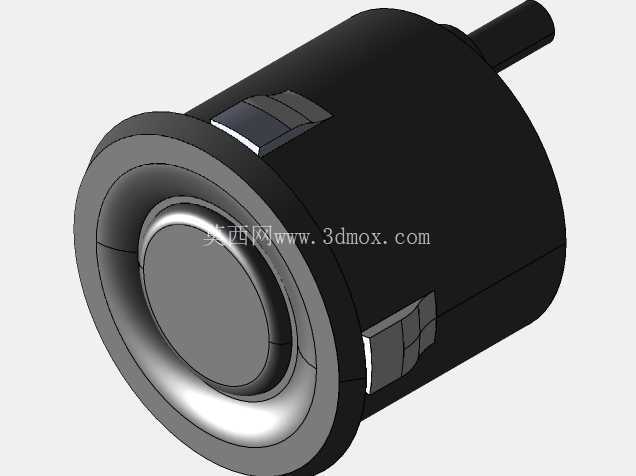

结构设计上，整体采用圆柱形一体化壳体，前端的超声换能面做了下沉式的阶梯限位结构，这个结构一方面是给防水透声膜预留安装压合的位置，另一方面在安装到设备面板的时候，阶梯面可以直接抵靠在安装面板的内侧，配合壳体外侧的两道环形安装卡扣，不需要额外打胶就能实现面板安装的预固定，卡扣的尺寸是按照常规18mm面板开孔做的适配，安装时只需要在面板上开对应直径的圆孔，把探头从面板内侧推入，卡扣就会自动卡在面板外侧，安装效率比螺纹旋合的结构高很多，适合批量设备的装配线作业。壳体尾部出线位置做了径向的防水密封槽，配套的线缆护套卡入密封槽之后，可以达到IP67级的防水能力，哪怕是短时浸水、高压水枪直冲的工况，也不会有水汽进入壳体内部损坏内部的压电元件和信号处理电路板。

从内部结构的排布逻辑来看，前端的压电换能片通过减震硅胶圈固定在壳体前端的内台阶上，硅胶圈一方面可以吸收换能片工作时产生的侧向振动，减少振动传递到壳体上形成的杂波干扰，提升回波信号的信噪比，另一方面也能起到辅助密封的作用，阻挡从前端透声膜缝隙渗入的少量水汽接触内部电路。信号处理电路板紧贴壳体内壁安装，壳体采用ABS加玻纤的材质，本身有不错的结构强度和抗老化性能，同时内壁可以起到一定的电磁屏蔽作用，减少周边工业设备的电磁干扰对测距精度的影响。壳体侧面的两个对称卡扣结构，除了安装固定的作用之外，还可以作为防呆结构，安装时卡扣对准面板上对应的缺口推入，就能保证探头的出线方向和预设的走线方向一致，不会出现安装后线缆扭转的问题。

在选型适配的时候，需要注意几个安装边界：首先是前端的检测面不能有突出的遮挡结构，安装时要保证检测面和被检测面尽量平行，倾斜角度不能超过15度，否则回波会因为镜面反射偏离接收面，导致测距数据跳变甚至丢信号；其次是壳体尾部需要预留至少15mm的出线弯折空间，不能把线缆折成死弯，避免内部线芯断裂影响供电和信号传输；另外如果是在金属面板上安装，要注意探头壳体和金属面板之间不要形成导电回路，必要时可以在卡扣位置加薄薄的绝缘胶垫，避免周边设备的漏电串入探头电路造成损坏。和普通开放式的超声波探头相比，这款防水结构的探头不需要额外做防水罩、密封胶处理，本身的结构就已经满足潮湿、户外、涉水场景的防护要求，在智能环卫设备、户外无人配送车、园林灌溉设备、水下机器人近距避障这类场景里，不需要额外做结构防护改造就能直接安装使用，能减少很多二次结构设计的工作量。

从建模的细节来看，所有的卡扣、密封槽、安装台阶的尺寸都按照实际开模的公差做了预留，壳体的壁厚均匀控制在1.8mm左右，既保证了结构强度，也不会因为壁厚不均导致注塑成型的时候出现缩痕、变形的问题，前端透声膜的压合位置预留了0.2mm的压合余量，保证装配的时候透声膜能被均匀压紧，不会出现褶皱、松动的问题，不会因为透声膜的装配问题影响超声信号的发射和接收效率。
