带NEMA步进电机50mm行程直线执行器

在小型自动化设备的直线位移驱动场景里，这类集成NEMA步进电机的50mm行程直线执行器，是替代气动推杆、液压小缸体的高适配方案，尤其适合对气源布置有局限、需要精准多点位位移控制的工位。从实际应用来看，它常见于小型检测设备的探头进给、3C产品组装工位的工件推料、实验室自动化仪器的样本台位移、小型包装线的挡料机构动作，甚至是智能家居里的小负载线性调节场景，不需要额外搭配复杂的传动副，集成化的结构能大幅减少设计阶段的零件选型与装配工作量。

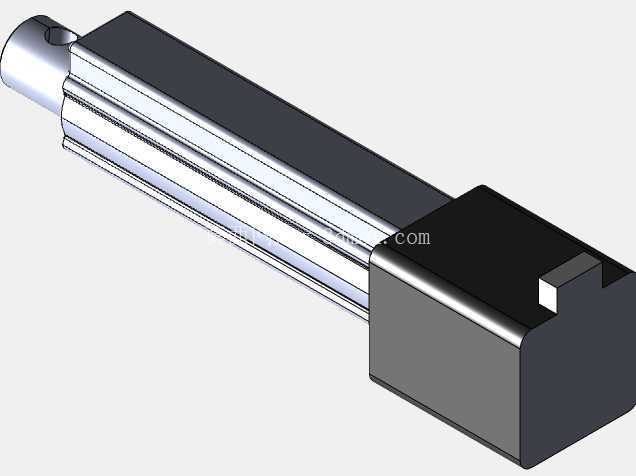

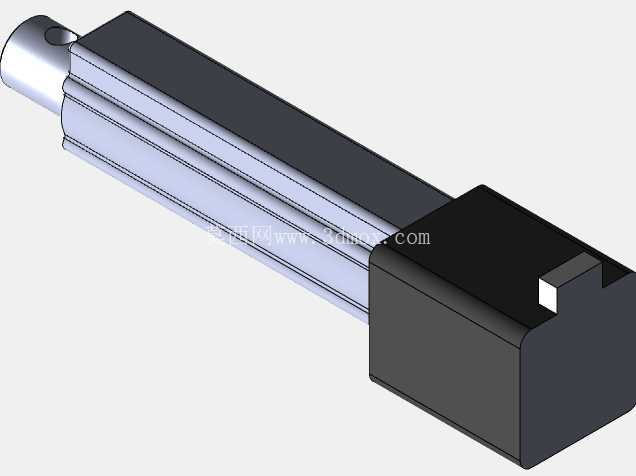

从功能特性上看，这款执行器将步进电机的旋转运动通过内置的丝杠副直接转换为直线往复运动，省去了用户自行设计电机安装座、联轴器、丝杠支撑座、螺母滑台的步骤，出厂即完成了传动间隙的预紧调整，能保证50mm行程内的重复定位精度满足多数轻载工位的需求。集成的NEMA规格步进电机适配市面绝大多数步进驱动器，不需要定制驱动转接方案，脉冲控制逻辑和常规步进电机完全一致，电控端的程序移植几乎没有门槛。执行器的伸出杆端部做了铰接孔设计，既可以直接通过销轴连接负载端的铰接座，也可以转接各类安装法兰，适配不同的负载连接形式，外管部分采用方形截面设计，本身就能承担一定的抗扭载荷，不需要额外加装导向轴来限制推杆转动，进一步压缩了安装空间需求。

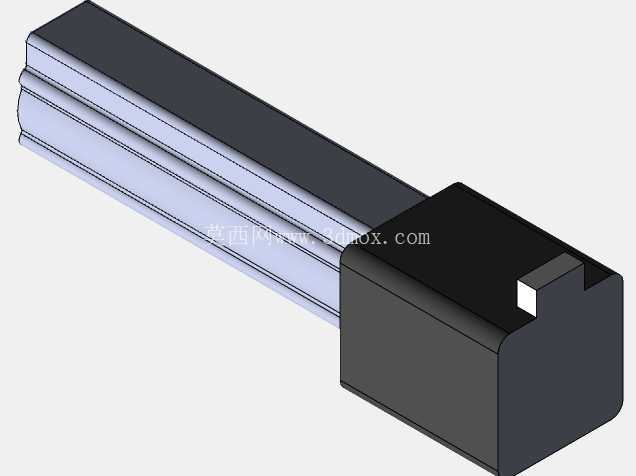

从设计思路层面拆解，这款执行器采用了电机与传动筒同轴直连的布局，没有采用侧装电机的折角结构，最大程度缩小了整体径向尺寸，适合安装在空间狭窄的设备内部。外筒的方形轮廓在安装时可以直接嵌入设备的型材槽内，不需要额外设计防转抱箍，安装面的平面度公差控制在合理范围，能保证和安装基准面贴合后不会出现传动卡滞。后端的电机端盖预留了标准的电机安装孔位，后期如果需要更换不同扭矩的同规格步进电机，不需要改动执行器主体结构，维护替换成本很低。内置的丝杠副选用了适配轻载高速场景的类型，能在步进电机的常用转速区间内保证传动效率，同时控制了反向间隙，避免频繁正反转时出现空程误差，外壳的拼接缝隙做了错位设计，能阻挡日常工况下的粉尘进入传动腔，不需要额外加装防尘罩就能满足普通工业场景的防护需求。

关于外形尺寸与安装边界，这款执行器的总长度随伸出杆的位置变化，收回状态下整体长度最短，伸出50mm行程后总长度对应增加50mm，径向尺寸以方形外管的边长为最大边界，电机部分的外轮廓和外管尺寸做了衔接处理，没有突出的凸台结构，在做设备布局时，只需要预留出对应方形截面的安装通道，同时保证伸出杆运动方向上没有结构干涉即可。安装时既可以通过外管上的安装孔从侧面锁紧固定，也可以通过后端电机的法兰面做端面固定，两种安装方式的受力点都经过结构强化，不会因为长期往复负载出现连接松动。伸出杆的铰接孔中心和执行器的中心轴重合，负载作用力沿轴线方向传递时，不会给丝杠副带来额外的径向弯矩，能有效延长内部传动零件的使用寿命，在选型时只需要核算负载的轴向力不超过执行器的额定载荷，同时确认行程满足工位的位移需求，就可以直接套用，不需要再做复杂的结构校核。

在实际建模选型过程中，这类集成式执行器的三维模型能直接导入设备装配体，不需要再逐个绘制电机、丝杠、外管、推杆的零件，能大幅缩短结构设计的周期，模型里预留的安装孔位、铰接尺寸都和实物一致，做干涉检查时可以直接验证安装空间是否足够，避免后期加工装配时出现尺寸不匹配的问题。对于做小型非标设备的结构工程师来说，这类标准化的集成执行机构，比自行设计零散传动组件的可靠性更高，供货周期也更短，能有效降低项目的整体风险。
