带法兰底座弯角流体管路连接构件

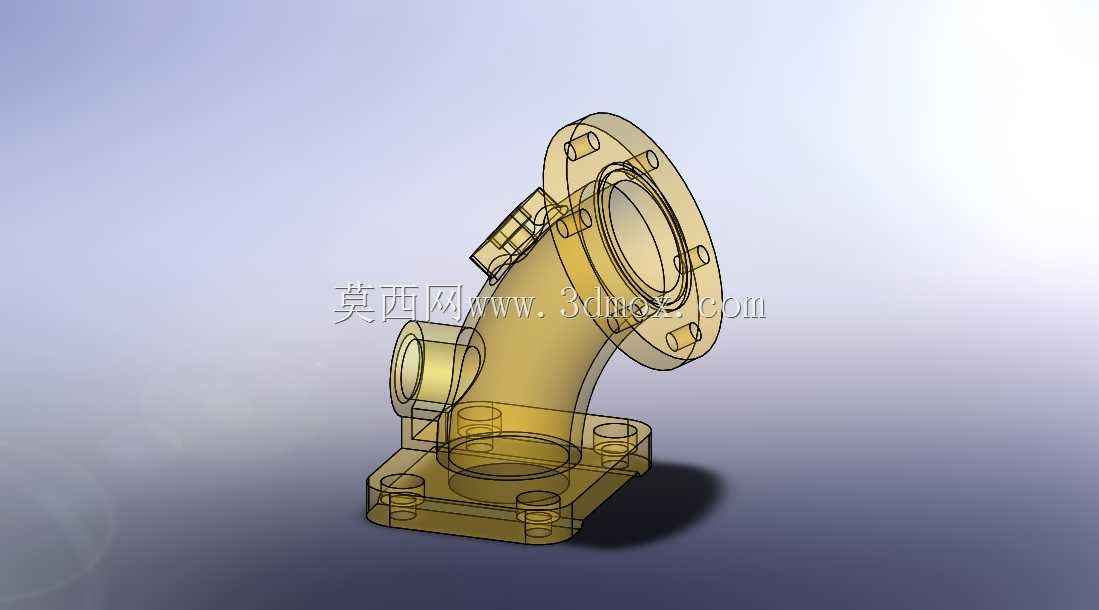

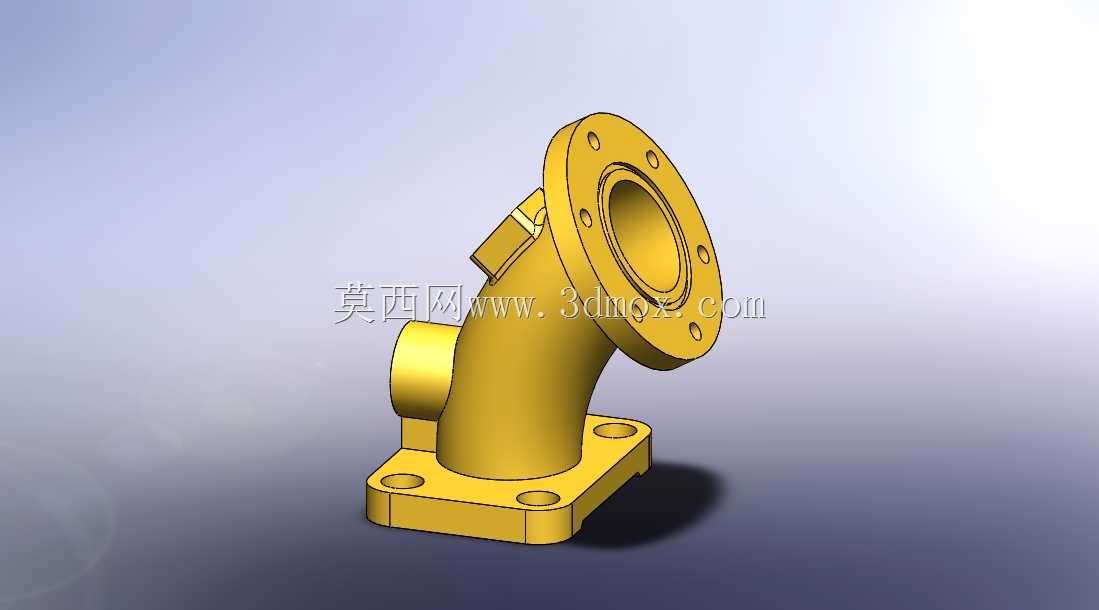

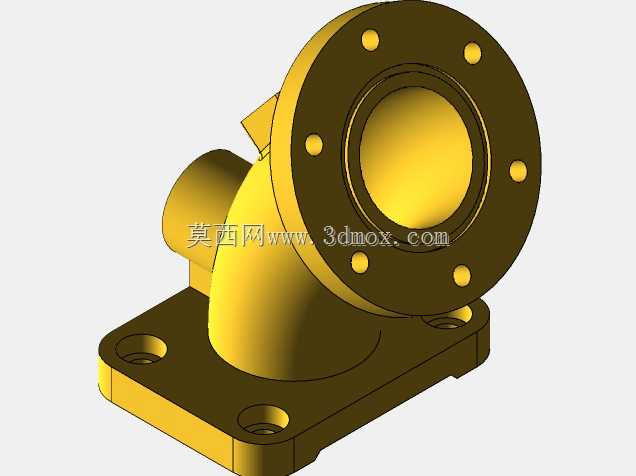

该弯角管路连接构件主要应用于工业流体输送系统的管路转向接驳场景，常见于液压动力回路、润滑介质输送管路、低压给排水管线、小型化工流体输送支路等工况中，承担管路90度转向同时兼顾两端不同安装界面的适配连接功能，可在不额外增加转接接头的前提下，直接实现方形安装基面与圆形法兰管路的对接，有效减少管路接驳点数量，降低流体泄漏风险。构件整体采用一体化弯转结构设计，主体流道为平滑圆弧过渡，无直角折角结构，可大幅降低流体流经转向位置时的局部阻力，减少介质输送过程中的压力损失，同时避免直角位置长期受介质冲刷造成的局部磨损，提升构件整体使用寿命。构件一端为标准圆形法兰连接端，法兰端面均匀分布多个螺栓安装孔，可与同规格圆形法兰管路实现端面密封对接，安装时可通过调整螺栓锁紧力度适配不同厚度的密封垫片，满足不同压力等级的管路密封需求；另一端为方形安装底座，底座四角预留沉头安装孔，可直接通过螺栓固定在设备箱体壁面、集成阀块表面或者设备安装基座上，底座与弯管主体衔接位置做了加厚加强筋处理，可承受管路运行过程中产生的振动与介质冲击载荷，避免长期受力出现连接部位开裂的问题。设计过程中充分考虑了安装边界的适配性，方形底座的安装孔距与圆形法兰的螺栓孔位均采用通用标准尺寸，可直接替换同规格的传统直角弯头配件，无需对现有管路安装位置做二次改造；弯管主体的外壁厚度经过强度校核，可满足常规低压流体输送的承压需求，侧面预留的小型凸台结构可作为压力检测接口或者排空阀安装位，方便后期管路运维过程中加装检测元件，无需额外在管路上开孔焊接。整体外形紧凑，弯转半径经过优化，在保证流道通径满足流量要求的前提下，尽可能压缩了构件的整体安装空间，适合在设备内部管路排布紧凑、安装空间受限的场景下使用，安装时仅需分别完成底座与基面、法兰与对接管路的螺栓锁紧即可完成装配，安装流程便捷，后期维护拆卸也十分方便。
