双筒铰接式机械连接传动构件

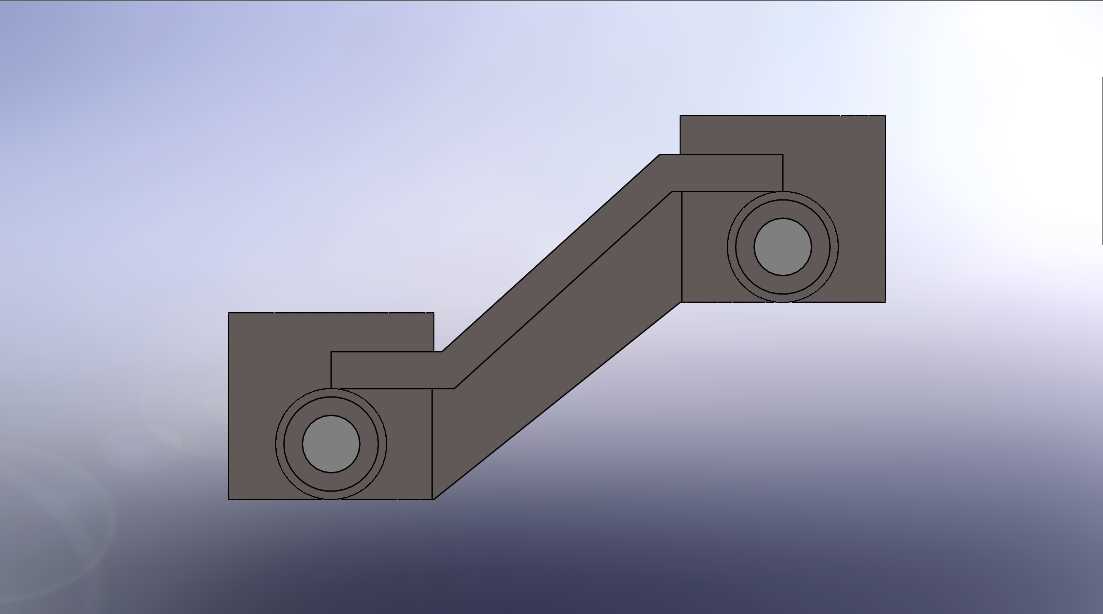

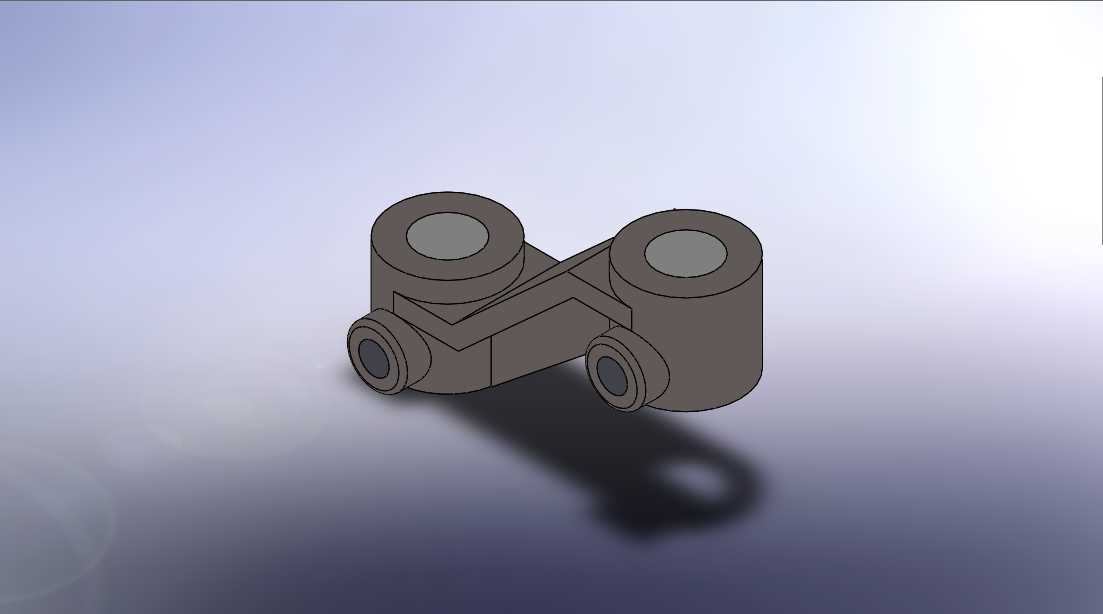

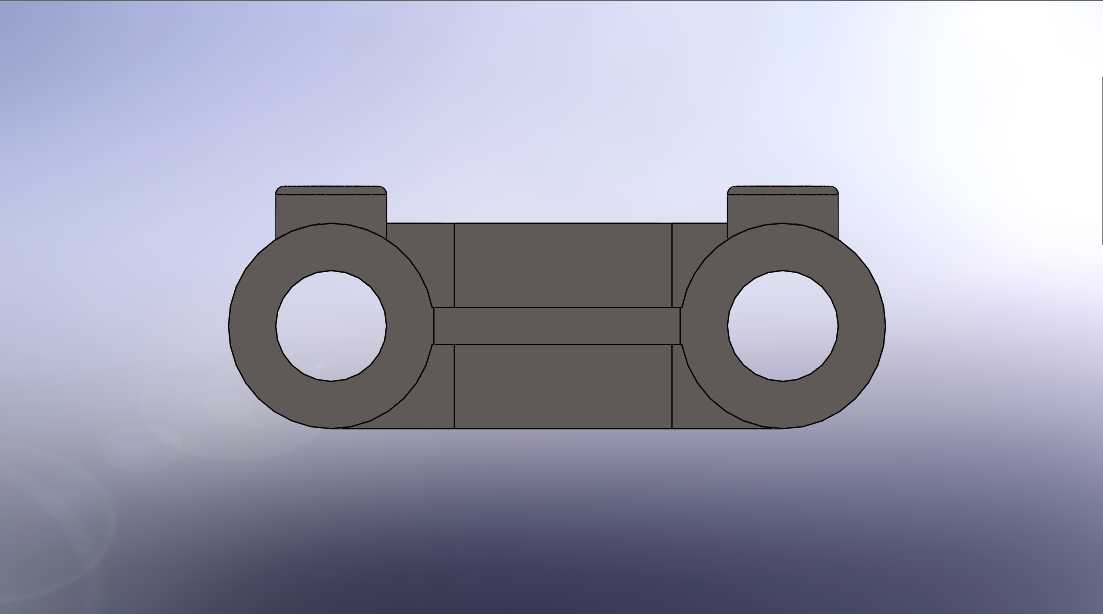

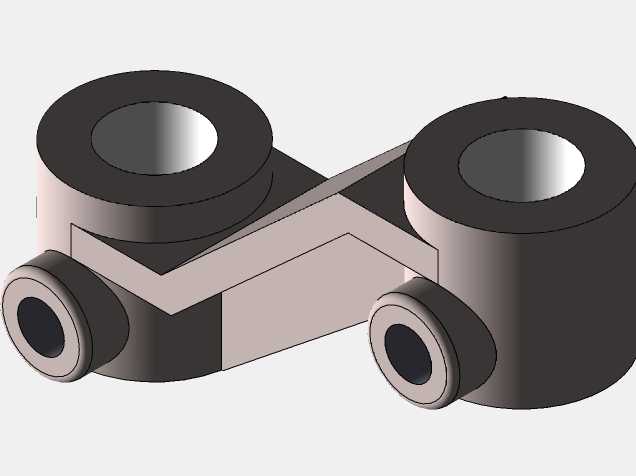

该构件属于机械传动系统中的铰接连接类部件，主要应用于需要实现多自由度摆动传动、往复力传递的工业设备场景，常见于轻工自动化生产线的摆臂传动单元、小型工程机械的连杆联动机构、专用设备的角度调节支撑结构中，承担着连接两个独立运动部件、传递往复作用力同时允许部件间产生相对角度偏转的核心作用，能够在设备运行过程中抵消不同运动单元之间的装配误差与运动错位，避免刚性连接带来的应力集中问题，保障整套传动机构运行的平顺性与使用寿命。从功能特性来看，该构件采用对称双筒主体搭配侧向铰接耳的结构设计，两个主筒体为同轴度一致的通孔结构，可用于穿装固定销轴或是配套的轴套类零件，实现与相邻传动部件的回转配合，筒体内部可根据实际使用需求加装自润滑衬套，降低铰接转动过程中的摩擦损耗，减少日常维护频次。侧向延伸的两个小型铰接耳带有同轴通孔，可与驱动杆件或是支撑连杆进行铰接连接，将主筒体承载的作用力通过连接臂结构传递至相邻机构，整体力传递路径经过结构优化，能够在承受径向载荷与交变扭转载荷的同时，避免应力集中区域的结构失效。在设计思路层面，该构件整体采用一体化铸造成型后做机加工精加工的工艺路线，连接臂部分做了等强度过渡设计，在筒体与连接臂的衔接位置设置了圆弧过渡结构，有效降低载荷作用下的应力集中系数，在保证整体结构强度满足额定载荷要求的前提下，尽可能去除非承载区域的多余材料，实现构件的轻量化设计，降低运动过程中的惯性阻力，适配高频往复摆动的使用场景。从安装边界来看，两个主筒体的中心距为固定设计值，安装时需要保证相邻配合部件的铰接孔中心距与该尺寸匹配，避免装配过程中出现强制装配导致的构件变形；侧向铰接耳的孔位与主筒体孔位的空间位置精度经过严格管控，能够保证装配后整套连杆机构的运动轨迹符合设计预期，不会出现运动卡滞、干涉的问题；构件的整体外形轮廓规整，没有突出的尖锐结构，安装时预留的转动避让空间只需满足构件最大摆动角度下的轮廓范围即可，不需要额外预留过多的冗余空间，能够有效提升整套设备的空间利用率。该构件的表面可根据使用场景做发黑、镀锌或是喷塑处理，适配不同工况下的防腐蚀、耐磨需求，在有润滑要求的使用场景中，还可在主筒体与铰接耳的位置加装注油孔，实现定期润滑维护，进一步延长构件的使用寿命。
