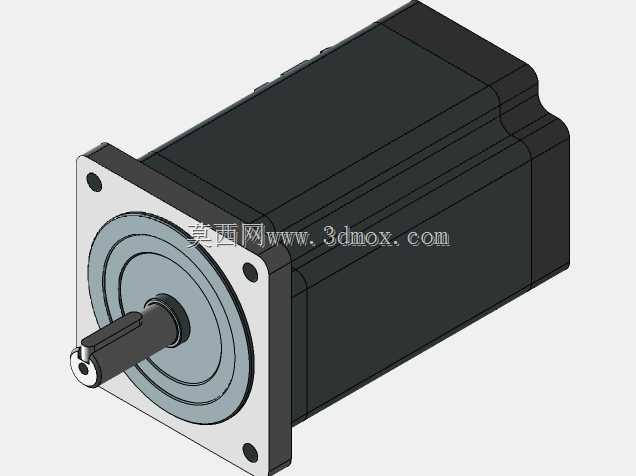

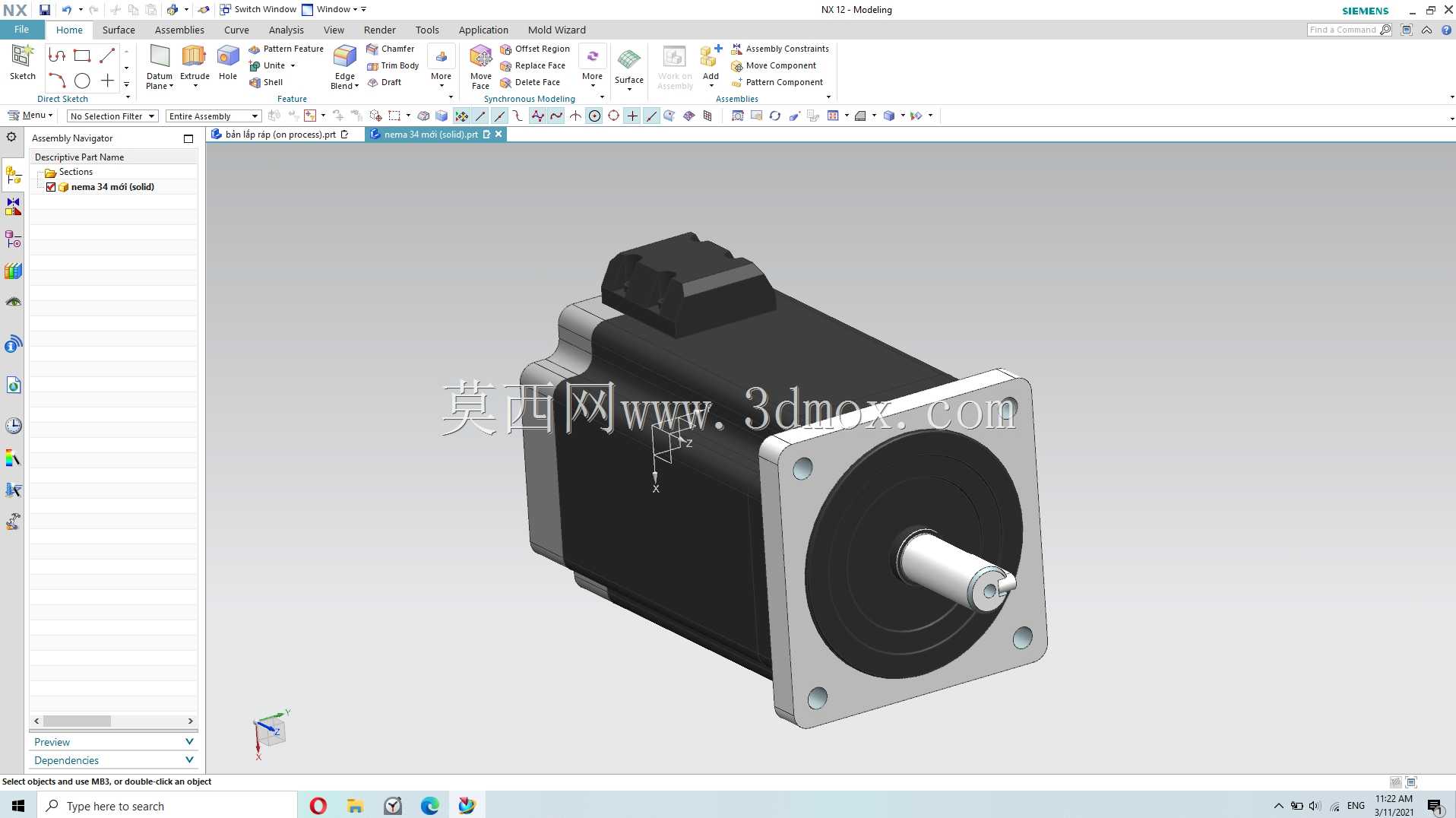

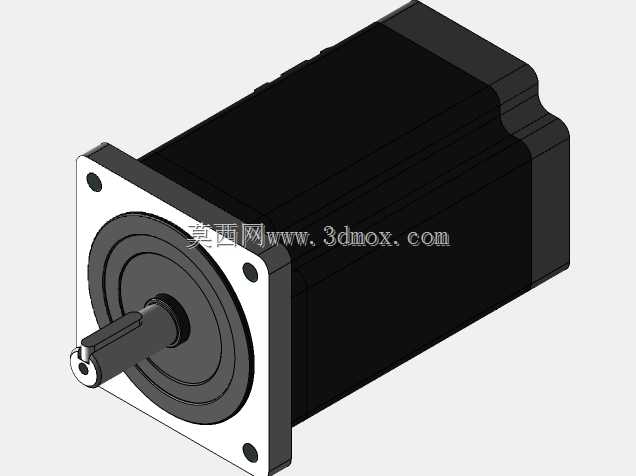

Nema34混合步进电机高精度三维结构

这款Nema34规格的混合电机，是工业传动领域应用极为广泛的动力执行部件，常见于中小型数控加工设备的进给轴驱动、自动化生产线的点位移位机构、3D打印设备的运动轴动力输出、包装机械的送料与分度动作驱动，以及各类需要精准开环位置控制的工业装备场景中，凭借混合式结构兼顾了反应式步进电机的高转矩密度与永磁式步进电机的动态响应优势，能够在中低速运行区间输出稳定的保持转矩，适配多数不需要全闭环反馈的经济型精准传动需求。从实际用途来看，该类电机主要承担将电脉冲信号转化为对应角位移的功能，每接收一个脉冲信号就会转动固定的步距角，通过脉冲数量的累计实现精准的位置控制，同时可通过脉冲频率的调整实现平滑的转速调节，无需额外加装复杂的减速机构即可直接驱动低惯量负载，大幅简化配套设备的传动链路设计。在功能特性层面，这款混合电机采用方形法兰安装结构，前端输出轴为标准圆柱轴带铣扁设计，既可以通过联轴器直连负载轴，也可以加装同步轮、齿轮等传动件实现动力传递，机身尾部集成了接线与防护结构，绕组部分做了绝缘与散热优化，能够在长时间连续运行工况下维持稳定的转矩输出，避免出现过热丢步的问题。设计过程中，工程师严格遵循Nema34标准的安装尺寸规范，对法兰安装孔的孔距、输出轴的轴径与伸出长度、机身的截面尺寸都做了精准的参数匹配，确保该模型可以直接适配市面上所有符合Nema34安装标准的电机安装座、支架以及配套传动部件，无需额外做安装位的修改调整；结构建模时完整还原了电机的定子外壳、前端端盖、输出轴、尾部接线盒等所有外部结构细节，同时对安装边界做了明确的尺寸约束，安装孔的沉头深度、端盖与机身的配合公差、输出轴的同轴度都按照实际工业产品的装配要求做了还原，能够直接用于设备整体装配的干涉检查、安装空间预留校核，也可以用于设备的三维展示、运动仿真动画制作。外形尺寸上，该电机遵循Nema34标准的86mm方形法兰规格，安装孔中心距为标准的60mm，输出轴轴径为常规适配尺寸，机身长度根据转矩等级做了对应比例的还原，整体安装边界清晰，在做设备布局设计时，可以直接根据模型的外轮廓预留足够的安装与接线空间，避免出现装配时与周边结构件干涉的问题，同时模型的结构细节完整，能够清晰呈现电机各部分的装配关系，为后续的设备结构优化、传动链路匹配提供精准的三维参考依据。
