法兰式偏心块激振振动电机结构

这款法兰式振动电机是各类振动作业设备的核心激振部件，广泛应用于矿山筛分、物料输送、料仓破拱、振动给料、建材成型、粮食清选等需要定向激振力的工业场景，能够为各类振动作业设备提供稳定可调的周期性激振动力，替代传统的偏心轴传动激振结构，大幅简化振动设备的整体传动链路，减少设备的冗余传动部件，降低设备整体的故障率与维护成本。

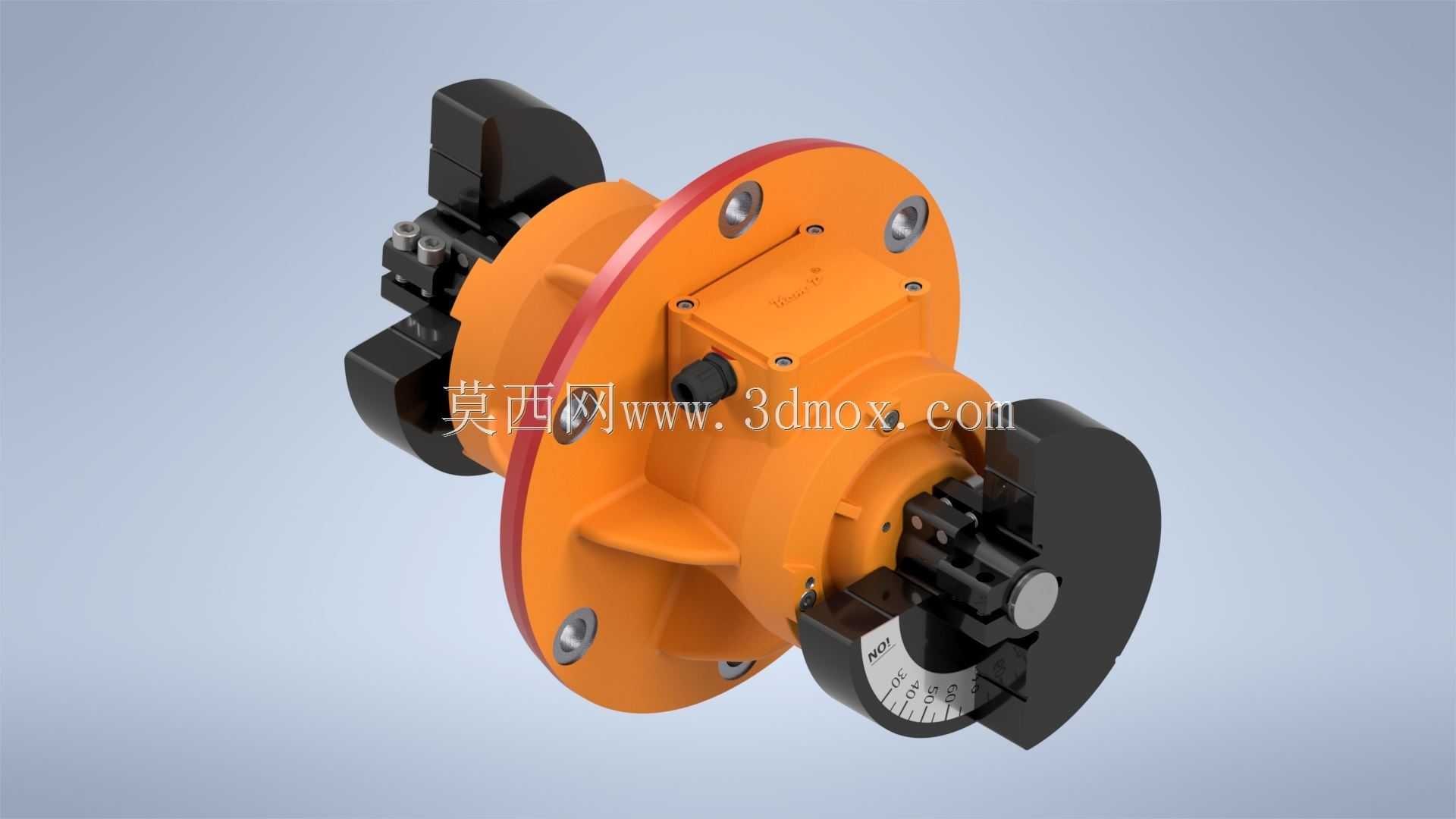

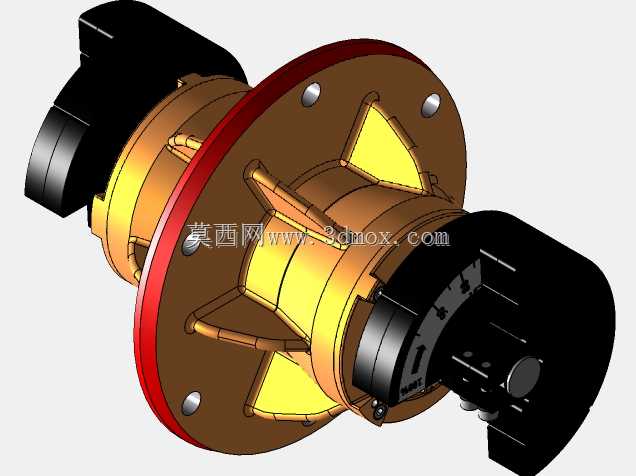

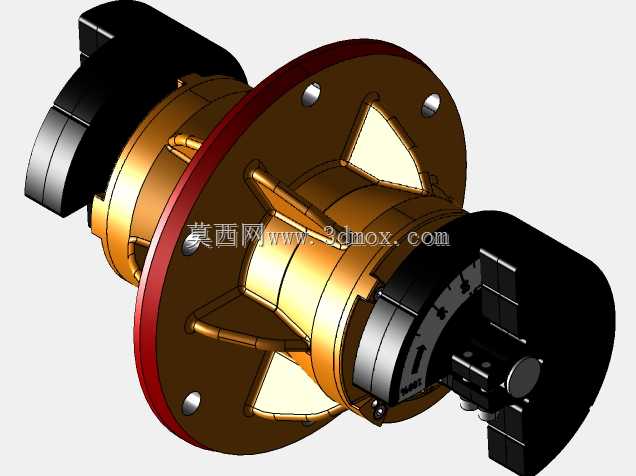

从功能特性来看，这款电机采用法兰端直接安装的结构设计，安装端设置带定位止口的圆形法兰盘，法兰盘上均匀分布多个固定安装孔，能够直接贴合固定在振动设备的侧壁或安装板上，无需额外设置传动连接结构，安装后电机的输出轴线与设备安装面垂直，两端伸出的转轴上装配有可调节角度的扇形偏心重块，电机运转时偏心块随转轴同步高速旋转，产生的离心力会形成稳定的周期性激振力，通过法兰安装面直接传递至配套设备本体，带动设备完成设定轨迹的振动作业。偏心块表面设置有清晰的角度刻度标识，操作人员可以根据实际作业的激振力需求，调整两端偏心块的相对夹角，夹角越大则合成激振力幅值越大，能够适配不同负载、不同振动幅度要求的作业场景，调节过程无需拆解电机主体，仅需松开偏心块的锁紧件调整角度后重新锁紧即可，调节操作便捷高效。

在设计思路上，这款电机充分考虑了振动工况下的使用可靠性，电机壳体采用高强度铸铝材质一体成型，既保证了壳体的结构强度，能够承受长期高频振动带来的交变载荷，又有效控制了电机自身的重量，降低安装后对设备本体的额外负载。壳体外部设置多道径向加强筋结构，既能够提升壳体的抗形变能力，又可以增大壳体的散热面积，帮助电机在长时间连续运转时快速散出内部热量，避免绕组过热烧毁。电机两端的轴承部位采用加厚的轴承座结构，配套耐振动的专用轴承，能够承受偏心块旋转带来的径向载荷与振动冲击，大幅延长轴承的使用寿命，减少日常维护的频次。接线部位采用密封式接线盒设计，具备良好的防尘防水能力，能够适配多粉尘、潮湿的复杂工业作业环境，避免外界杂物进入电机内部影响正常运转。

从安装边界来看，这款电机的法兰安装面设置有精准的定位止口，安装时只需将止口嵌入设备安装板的对应定位孔内，再通过法兰孔穿入螺栓紧固即可完成安装，安装同轴度容易保证，不会出现偏载导致的轴承异常磨损问题。电机整体轴向尺寸紧凑，安装后伸出设备壁面的长度较短，不会占用过多的设备外部空间，能够适配安装空间局促的小型振动设备。两端的偏心块外侧设置有防护结构，避免运转过程中偏心块剐蹭周边部件，同时防止杂物卡入偏心块与电机壳体的间隙中，保障电机运转的安全性。电机的激振力方向与电机轴线保持一致，安装时可以根据设备需要的振动方向调整电机的安装角度，实现直线振动、圆周振动等不同轨迹的振动输出，适配不同类型振动设备的作业需求。
