利用丸锅余热的热电转换发电装置

该装置是面向小型餐饮加工场景设计的余热回收发电设备，核心应用场景集中在使用丸锅进行食材烹煮的小吃门店、户外流动摊点等场景，可在不额外消耗燃料的前提下，将烹煮过程中丸锅向外散失的余热转化为可直接利用的电能，为摊点的照明设备、小型电子计价器、排风小风机等低功率用电负载供电，有效降低小型经营场景的外接电依赖，尤其适配无固定供电接入的流动经营点位。

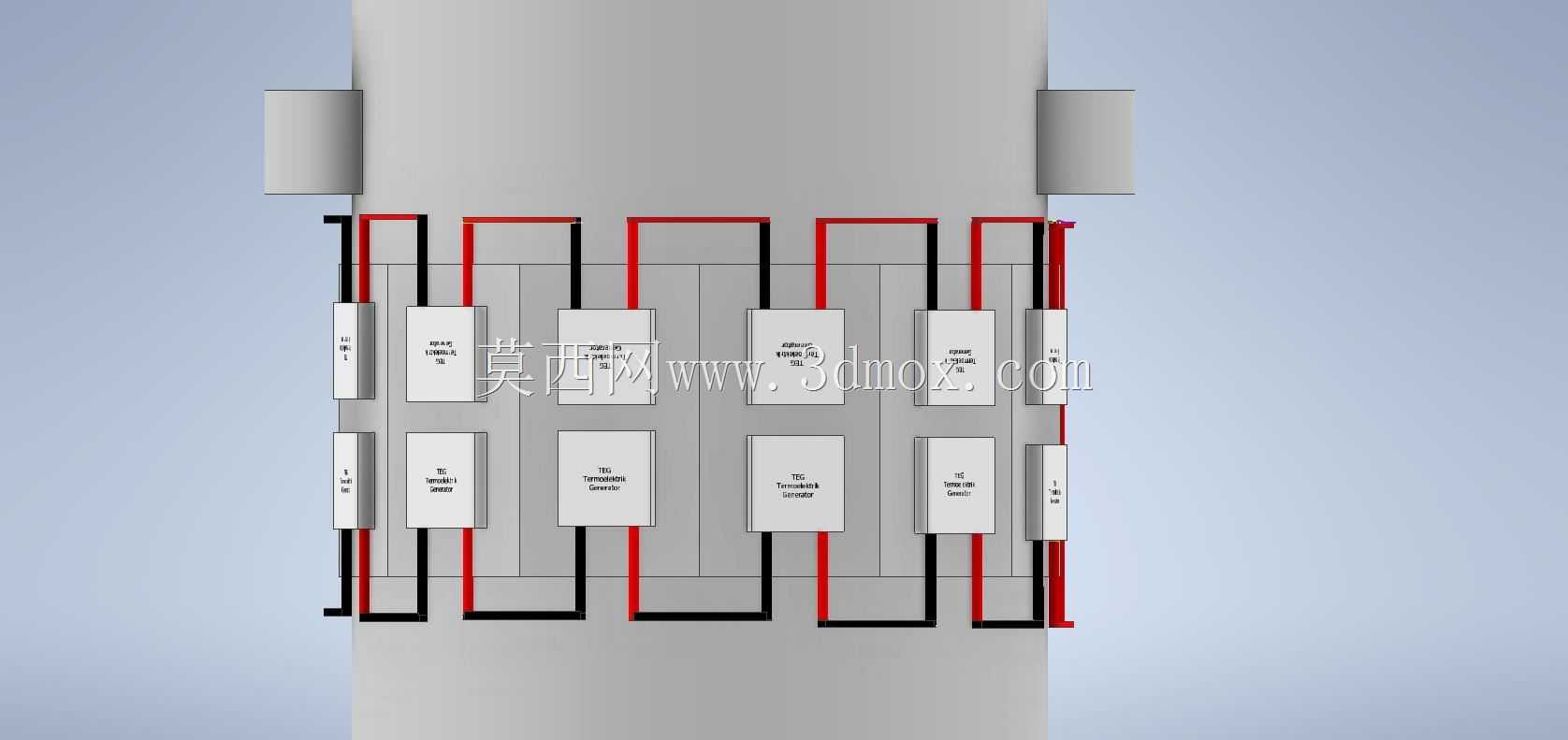

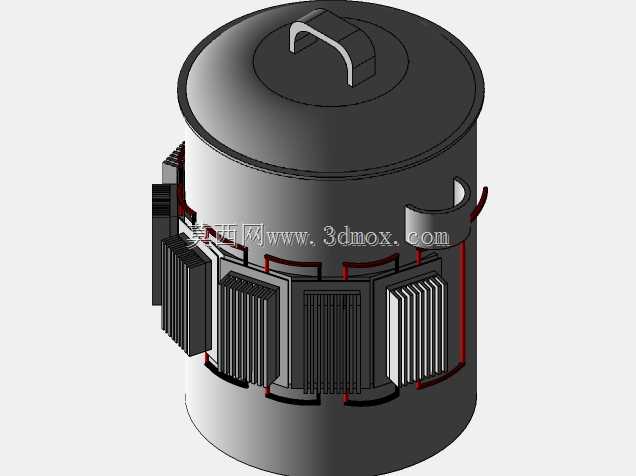

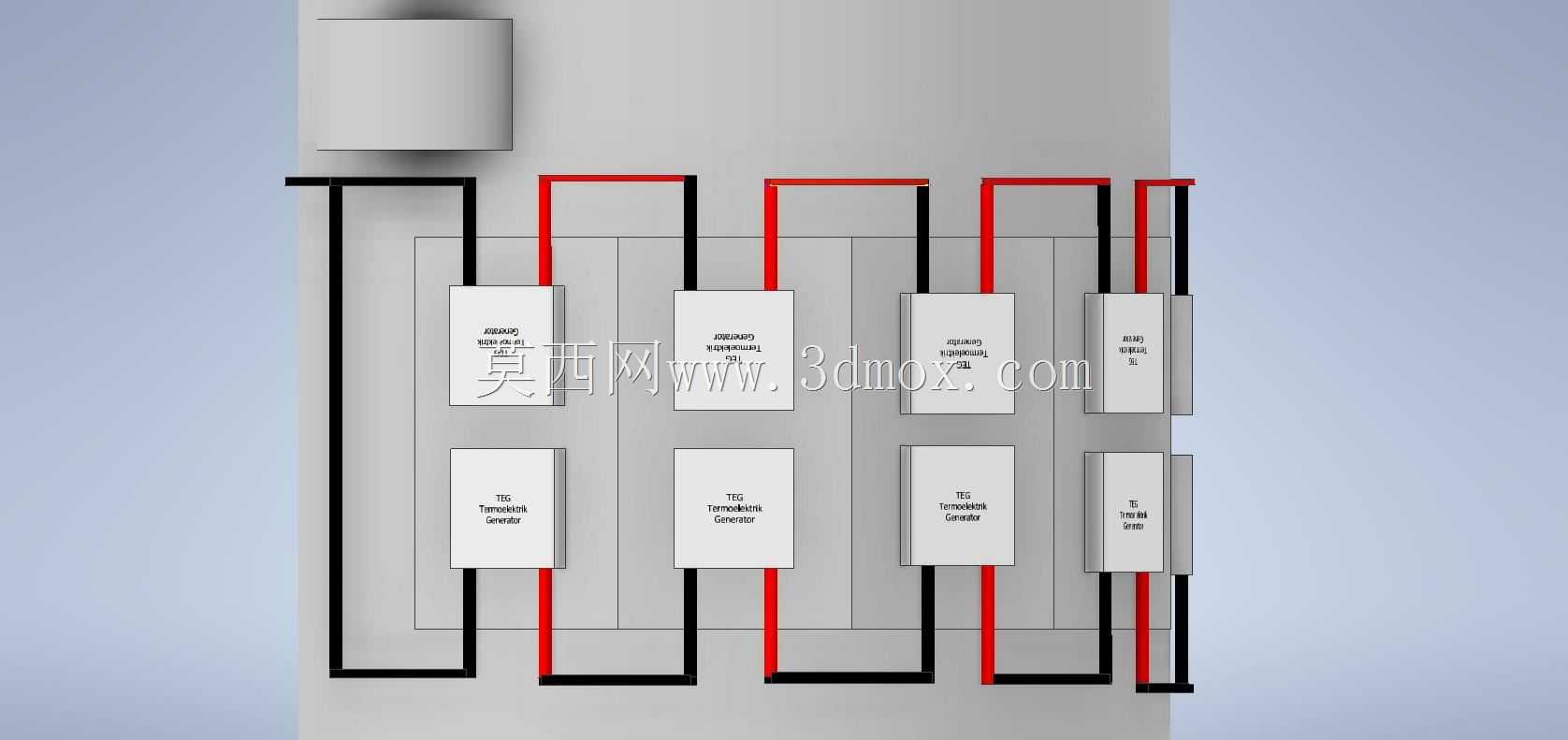

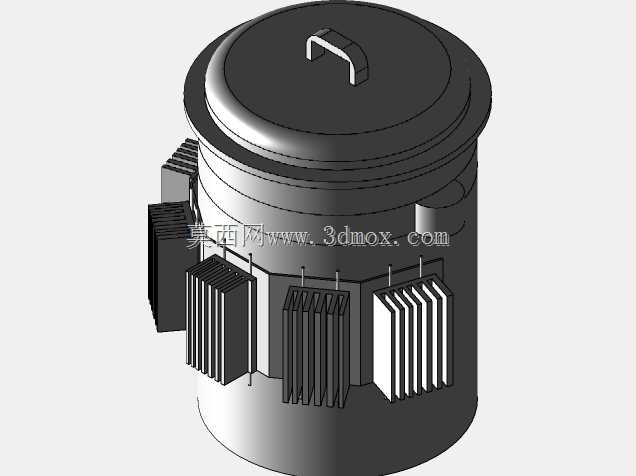

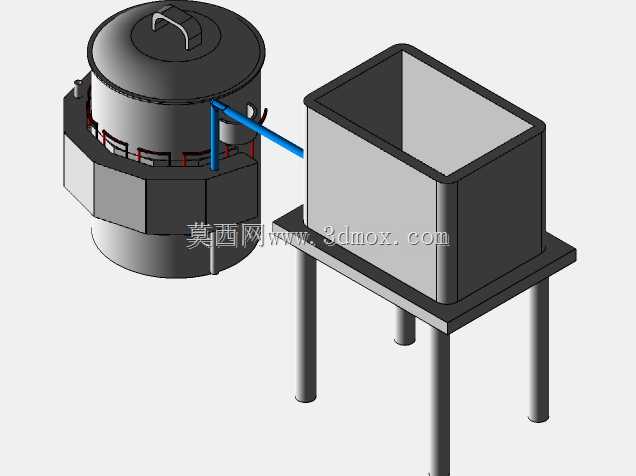

设备整体分为两个核心功能单元，左侧为与丸锅适配的集热主机单元，右侧为冷端换热储置单元，两个单元通过导流管路连接形成完整的温差发电回路。集热主机采用环形抱合式结构设计，可直接嵌套在常规商用丸锅的锅体外侧，无需对原有烹煮锅具进行打孔、焊接等改造，安装时仅需将主机抬升套入锅体中下部即可完成固定，主机与锅壁接触的位置设置有柔性导热贴合层，可充分填充锅壁与集热面之间的空气间隙，最大化提升余热传导效率，主机顶部设置有提手结构，方便日常清洁维护时的拆装移位，主机下部的多边形壳体内部集成了多组温差发电模块，模块热端紧贴集热层，冷端与循环冷却通路连通。

右侧冷端单元采用方形开式储槽结构，底部通过四根立式支腿形成稳定支撑，支腿高度预留了足够的操作空间，可在储槽下方放置接水容器或小型储水装置，储槽内部可盛装常温水作为冷却介质，通过循环管路将温差发电模块冷端的热量带出，维持冷热端的稳定温差以保证持续发电效率，储槽的敞口设计方便日常补充冷却水，同时可利用冷却水吸收的热量为需要温水的操作环节提供便利，实现热量的梯级利用。

整套装置的安装边界充分考虑小型经营点位的空间限制，集热主机的外径适配市面主流40厘米口径商用丸锅，整体高度不超过50厘米，冷端储槽的长宽尺寸控制在45厘米见方，支腿高度为60厘米，整体占地面积不足0.5平方米，不会占用过多烹煮操作台面空间，两个单元之间的连接管路采用快插式接头，可根据现场摆放位置灵活调整管路走向，无需专业人员即可完成组装调试。装置运行过程中无运动部件，不存在机械磨损风险，日常仅需定期清理集热层附着的油污、检查冷却介质液位即可维持稳定运行，发电输出端设置有稳压模块，可输出稳定的低压直流电，直接匹配常见小型用电设备的供电需求，无需额外配置逆变转换装置，大幅降低了小型经营场景的用电成本与布线难度。
