车用12V挡风玻璃驱动电机结构设计

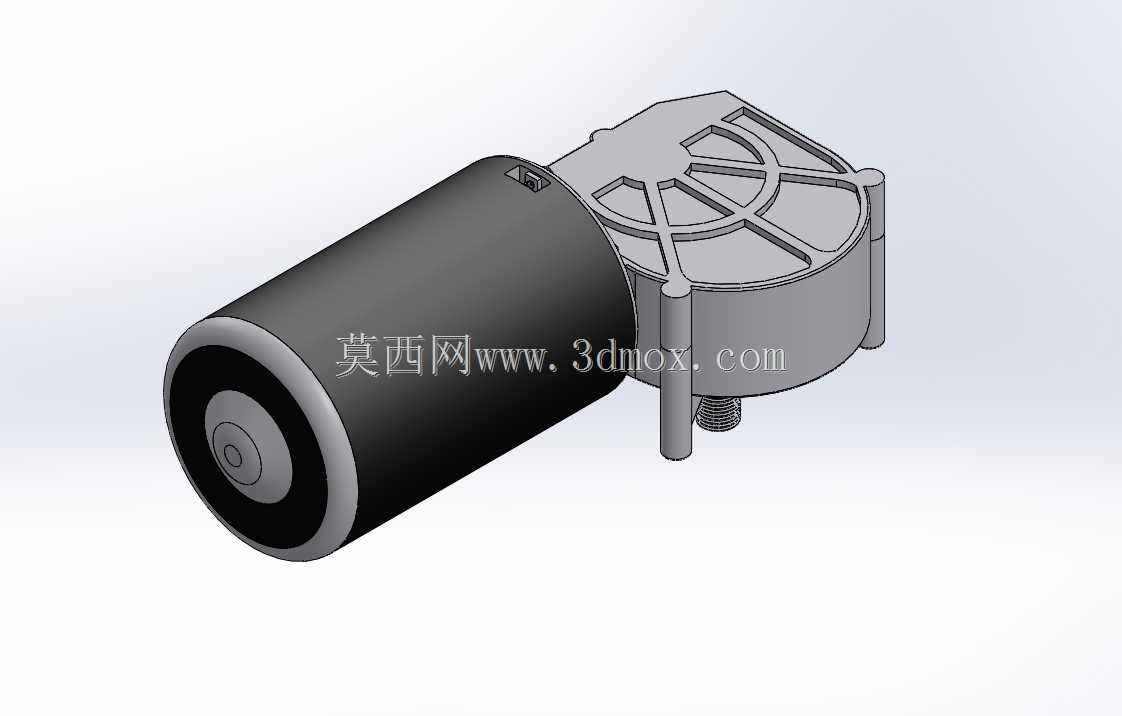

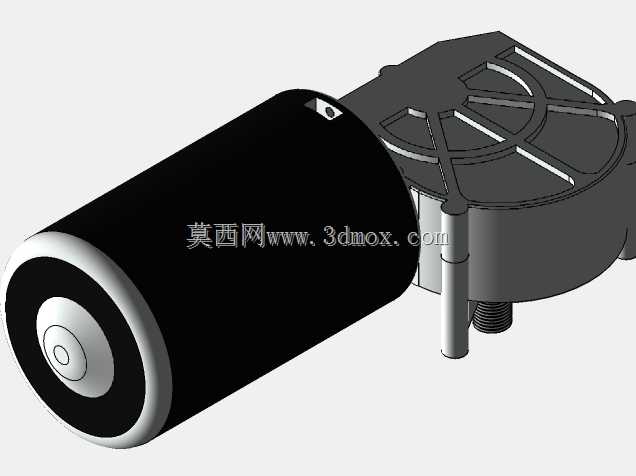

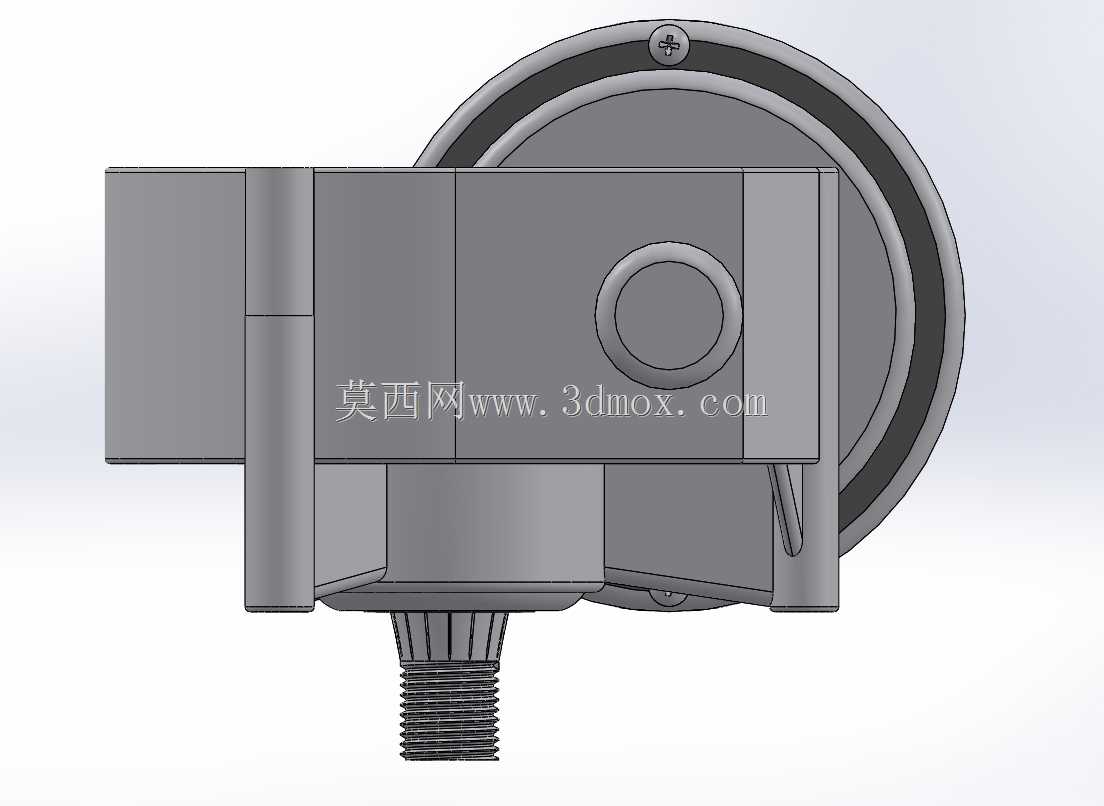

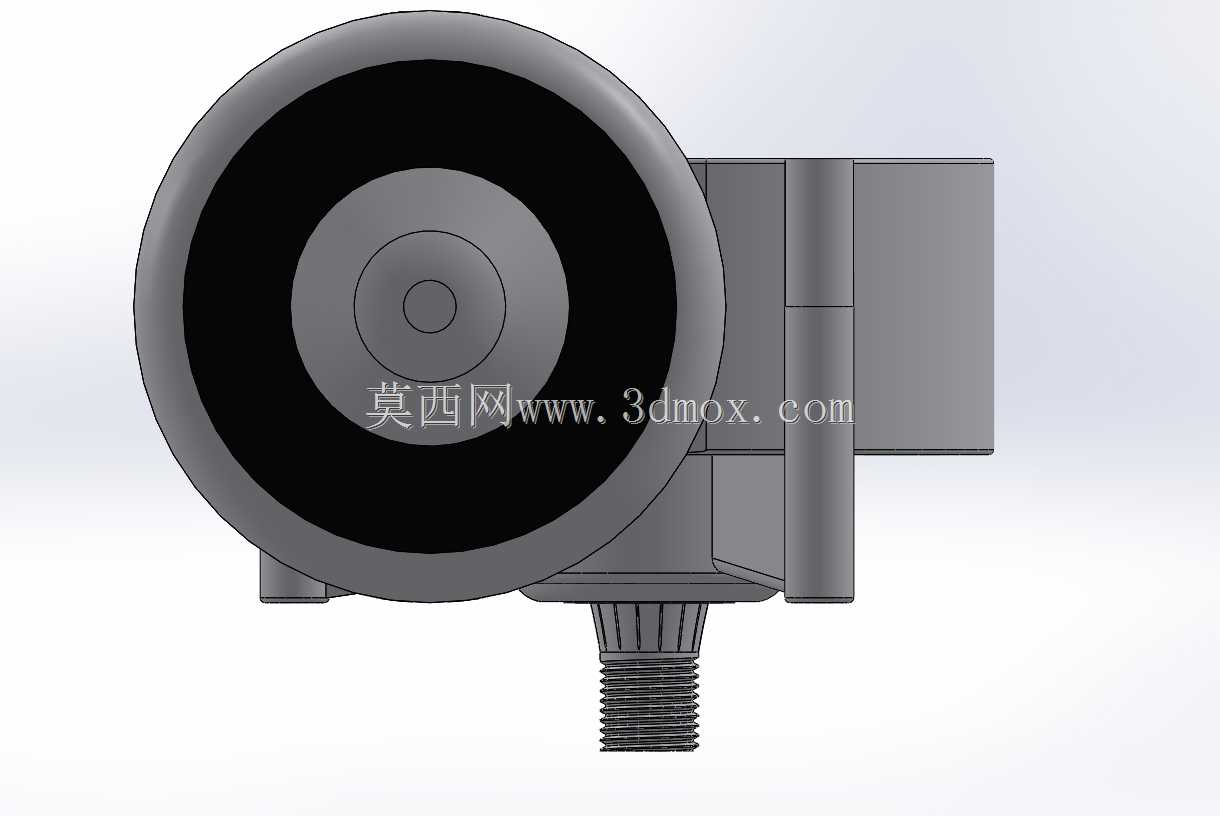

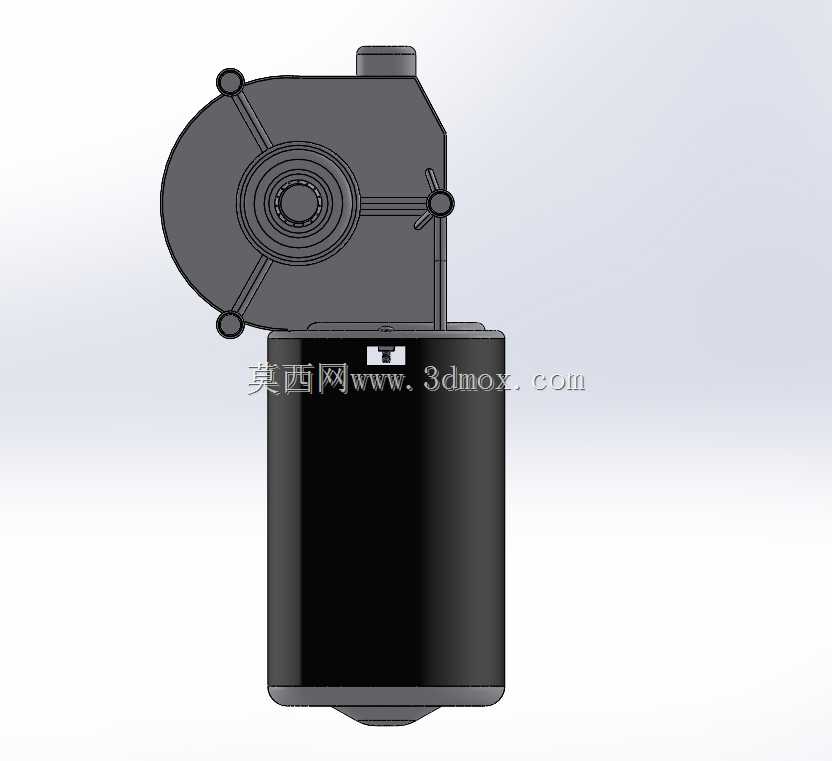

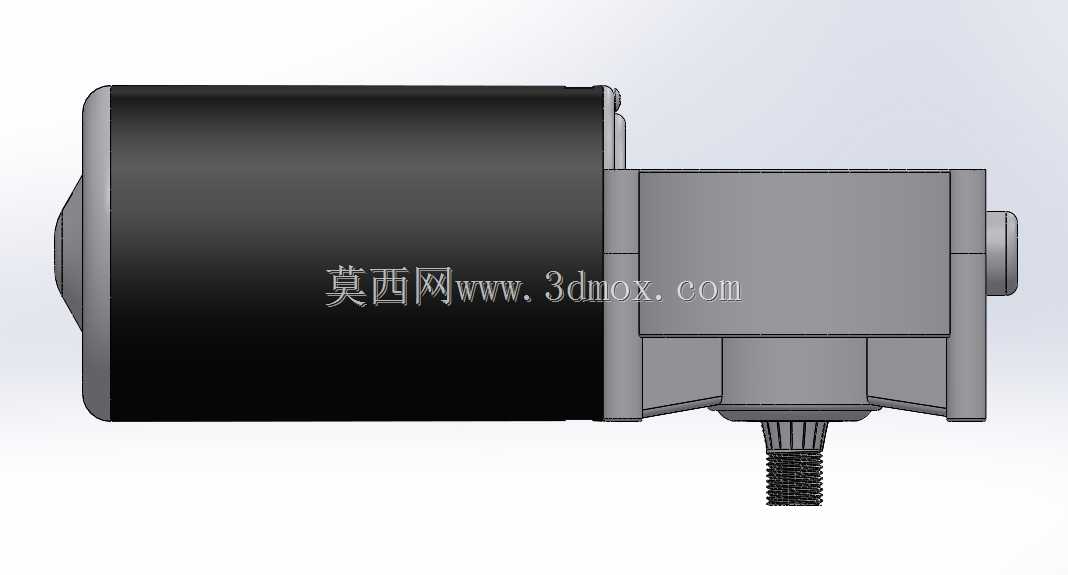

这款驱动装置主要面向乘用车辆挡风玻璃雨刮系统的动力输出场景，是保障雨天、雪天及扬尘天气下驾驶视野清晰的核心动力部件，直接匹配车辆前挡风玻璃雨刮连杆机构，将电机的高速旋转运动通过内置减速结构转化为雨刮摆臂所需的低转速大扭矩往复摆动动力，适配多数常规家用车型12V车载供电体系，可在车载电压波动范围内稳定输出动力，避免雨刮运行卡顿、抖动或停摆问题。从功能特性来看，装置采用直流有刷电机搭配蜗轮蜗杆减速箱的集成式结构，圆柱段为直流电机主体，负责将车载电能转化为旋转机械能，侧置的减速箱壳体通过内部传动结构实现大减速比动力输出，输出端设置的螺纹连接轴可直接与雨刮传动连杆锁紧固定，无需额外设计转接结构，壳体上预留的安装支脚带有定位孔，可快速卡装在车身前围板的预设安装位上，降低整车装配的对位难度。设计过程中优先考虑车载场景的空间适配性，整体采用偏心式布局，圆柱电机主体与减速箱呈直角排布，充分利用前围板与引擎盖之间的狭长安装空间，避免与周边的线束、洗涤液管路、空调进风结构产生干涉；减速箱外壳采用带加强筋的辐条式结构设计，在不额外增加壳体壁厚的前提下提升整体结构强度，可承受雨刮往复运动过程中产生的交变载荷，同时减轻装置整体自重，降低车辆前端的配重负担。安装边界方面，圆柱电机段的外径控制在常规车载雨刮电机的通用尺寸范围内，轴向长度适配多数紧凑级车型的安装腔深度，侧置减速箱的突出高度不会超出前围板的安装平面，输出轴的伸出长度匹配雨刮连杆的连接厚度，安装支脚的孔位间距符合主流车型的通用安装标准，可直接替换同规格的老旧雨刮动力部件，无需对车身安装位进行二次打孔或改装。装置的输出扭矩经过标定，可带动两片前挡风雨刮臂及雨刮片在全行程范围内顺畅摆动，即便挡风玻璃表面积有薄雪或浮尘，也能提供足够的刮擦驱动力，同时内置的过载保护结构可在雨刮被异物卡滞时自动切断动力输出，避免电机线圈过热烧毁，提升部件在复杂用车场景下的使用寿命。
