适配9235-100KV多旋翼无刷电机的带编码器安装位支架

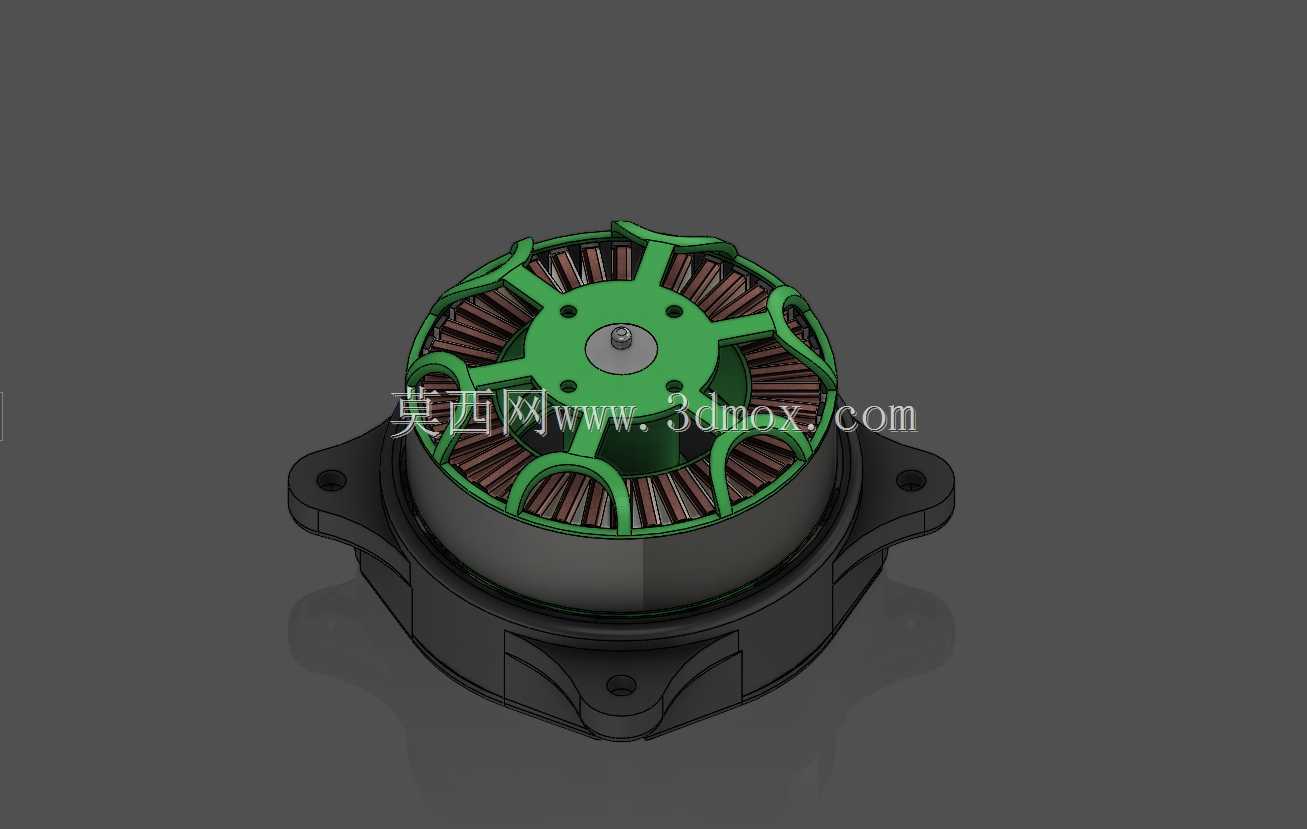

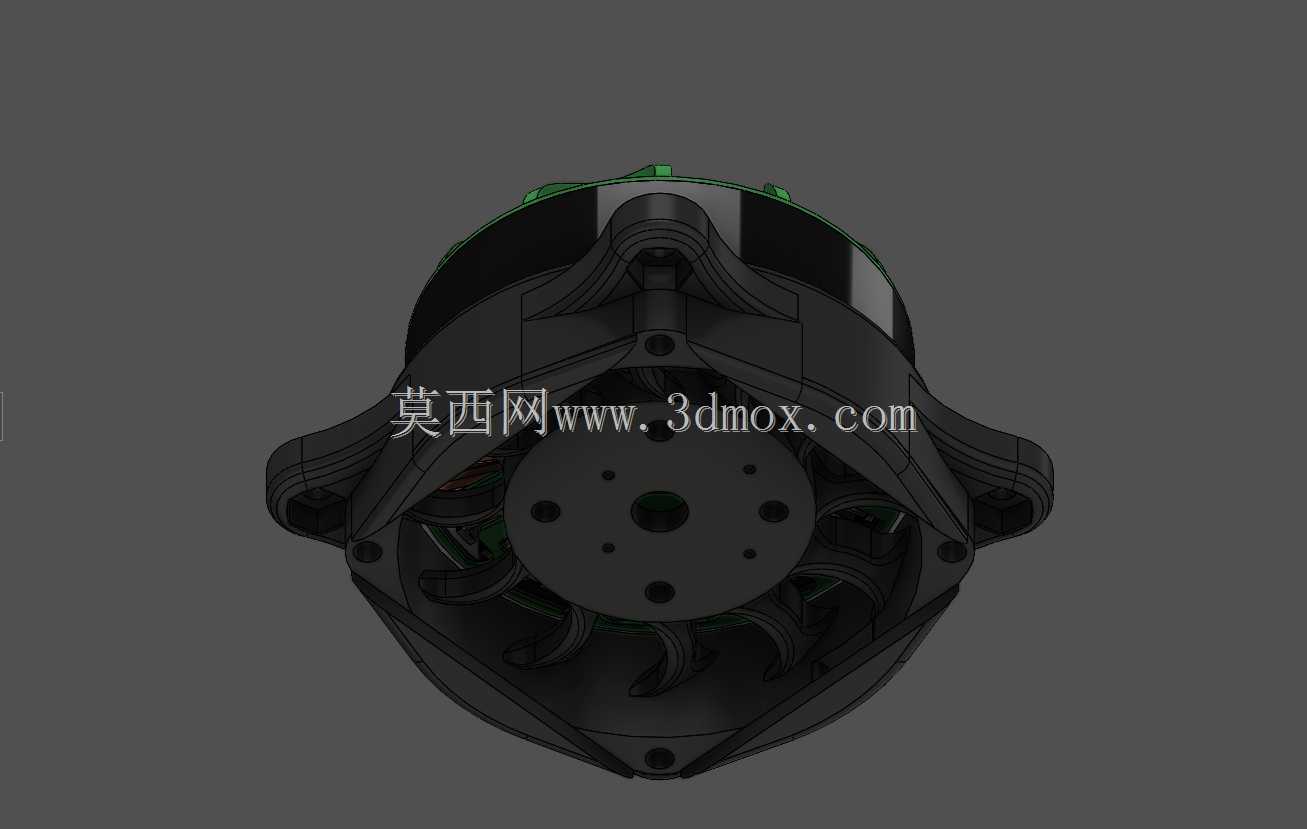

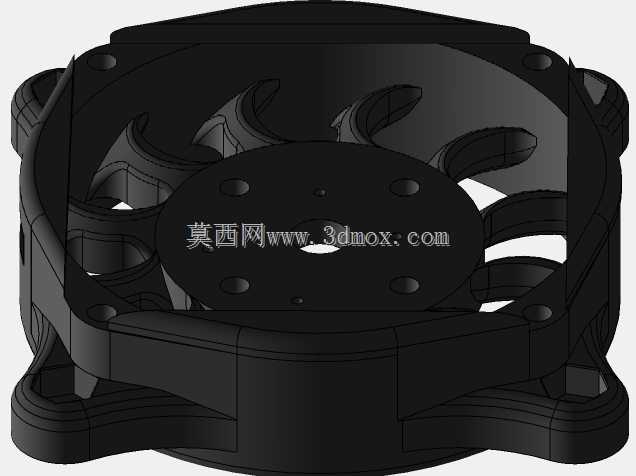

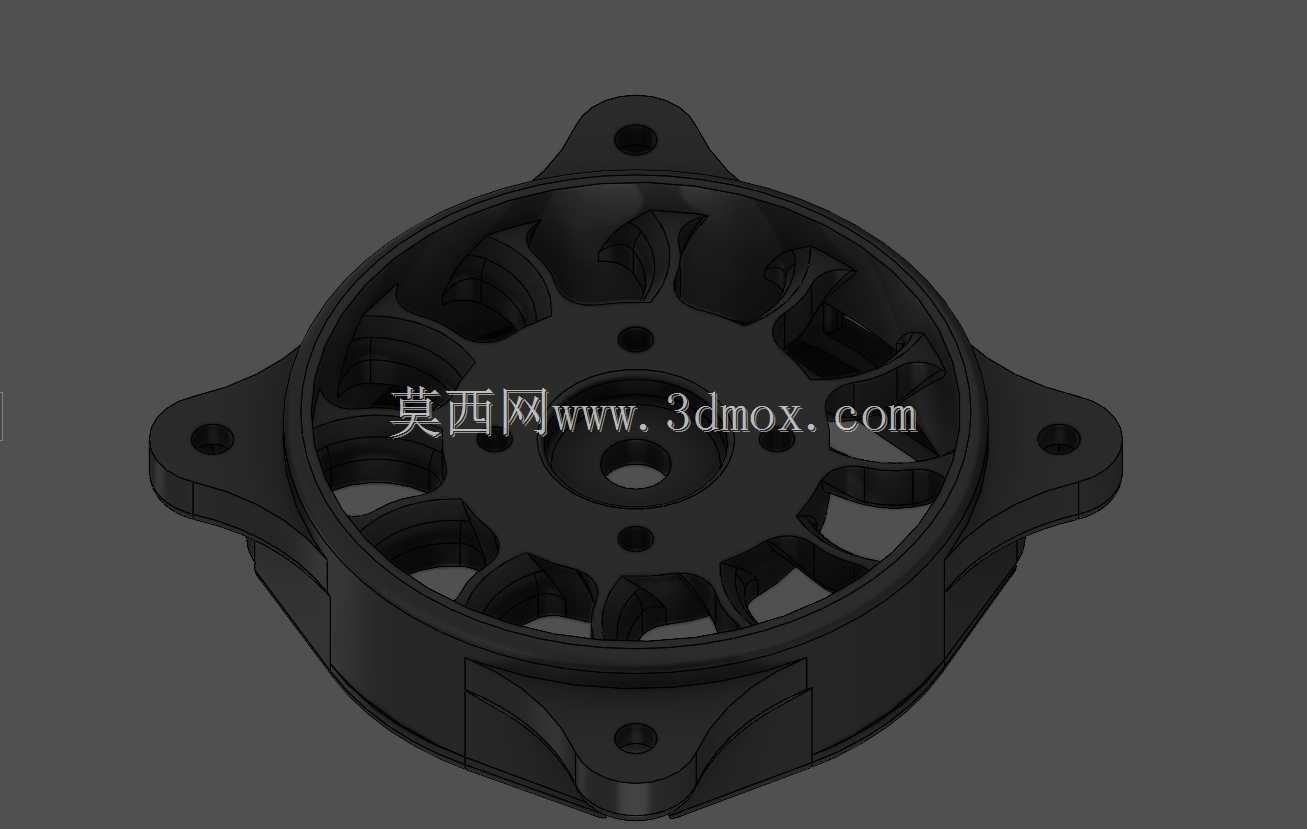

这款支架是专为9235-100KV规格的多旋翼无刷转子电机设计的配套固定承载部件，主要应用在大载重多旋翼无人机、工业级航拍飞行平台、系留无人机以及小型垂直起降固定翼无人机的动力系统装配场景中，同时也可适配同规格外转子无刷电机在小型动力测试台、特种旋转驱动装置上的安装使用。在实际动力系统运行过程中，该支架首先承担电机本体的承载与定位功能，抵消电机运转时产生的径向扭矩与轴向震动，避免电机在大拉力输出工况下出现位移、松脱的问题，保障动力输出的同轴度与稳定性。不同于常规无刷电机支架仅做固定结构的设计思路，这款支架在电机安装端面与配套80mm规格散热风扇的安装位之间，预留了专门的8192CPR编码器安装空间，能够在不额外增加动力段轴向长度、不破坏原有电机散热风道的前提下，完成高精度编码器的集成装配，为动力系统提供精准的转子转速、转角位置反馈，满足带闭环转速控制需求的动力系统使用要求，解决了常规支架加装编码器时需要额外定制转接件、挤占散热空间、增加动力段重量的痛点。从结构设计来看，支架采用分体式承载结构，下部为带双侧安装耳的底座，安装耳上预留标准通孔，可通过螺栓直接固定在无人机机臂碳管夹座、动力测试台安装面板等配套基体上，安装孔位的中心距、孔径均匹配9235规格电机的通用安装标准，无需额外打孔适配；上部为带镂空防护结构的电机承托圈，镂空结构既可以减轻支架自身重量，降低飞行平台的无效载荷，又能够引导气流穿过电机定子绕组间隙，配合后端安装的80mm风扇形成贯通式散热风道，在电机持续大油门输出时快速带走绕组产生的热量，避免电机过热退磁。在安装边界设计上，支架的轴向总高度严格控制在编码器安装所需的最小尺寸，既保证编码器的码盘与读头之间留有符合安装规范的间隙，不会出现运转剐蹭，又不会过度增加动力段的轴向长度，避免影响飞行平台的重心布局；支架的径向最大尺寸不超过电机定子的最大外径，不会额外增加动力段的迎风面积，减少飞行过程中的空气阻力。同时支架的承托部位做了加强筋结构设计，在轻量化的前提下保证结构强度，能够承受电机满功率输出时的最大拉力与震动载荷，不会出现结构形变、断裂的问题，适配大载重飞行场景下的高可靠性要求。
