重型潜射反舰鱼雷外观结构三维设计

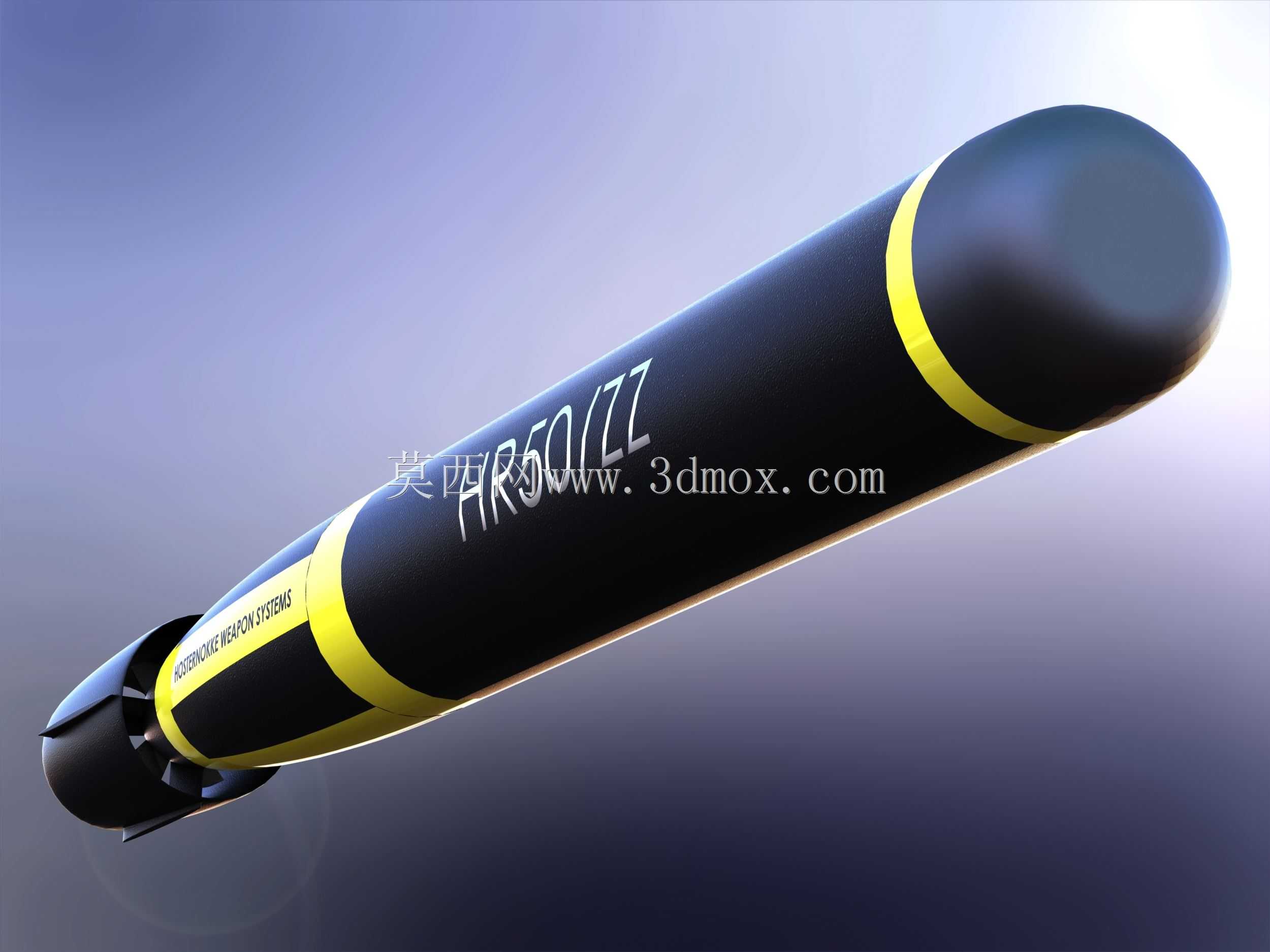

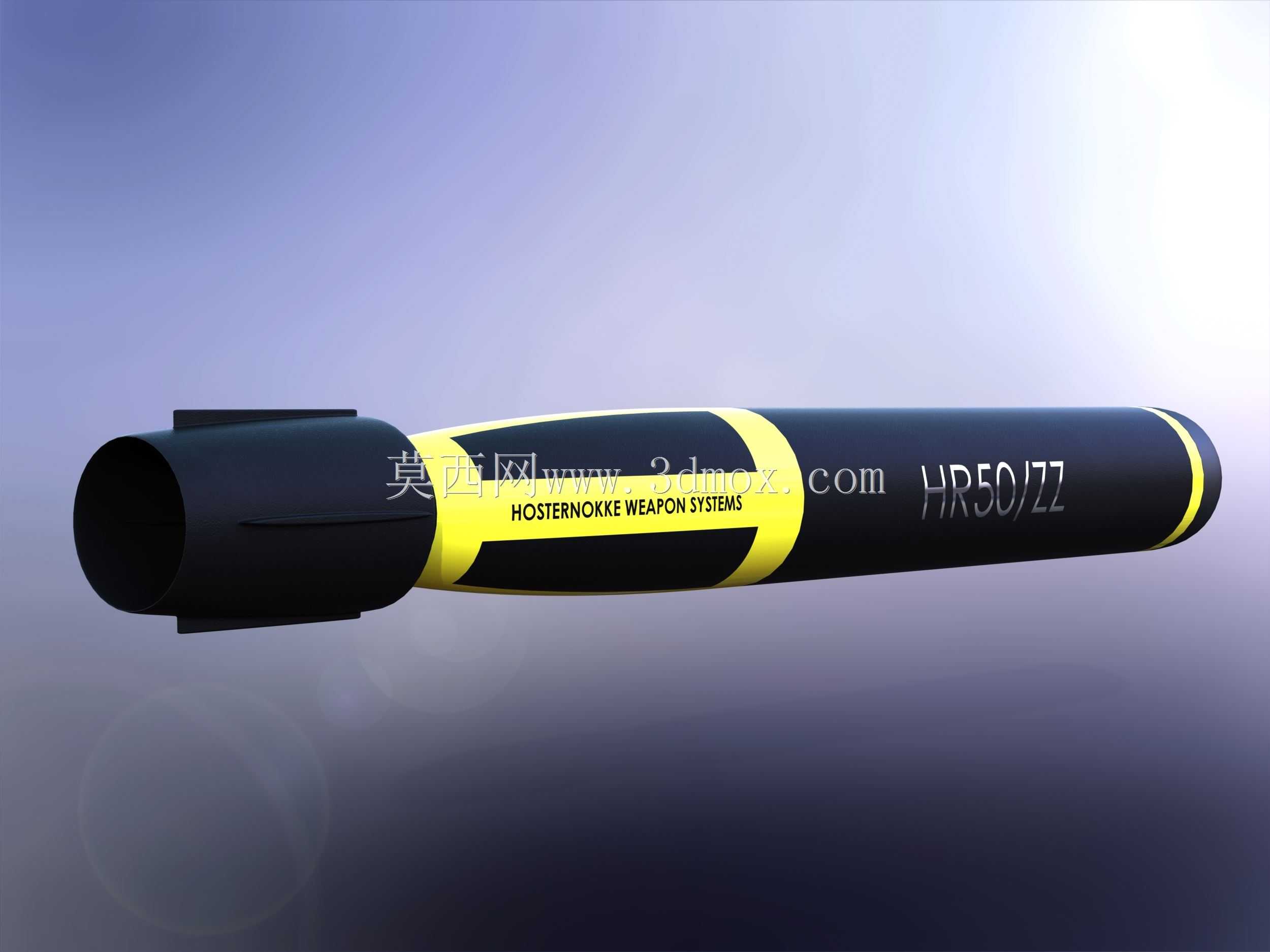

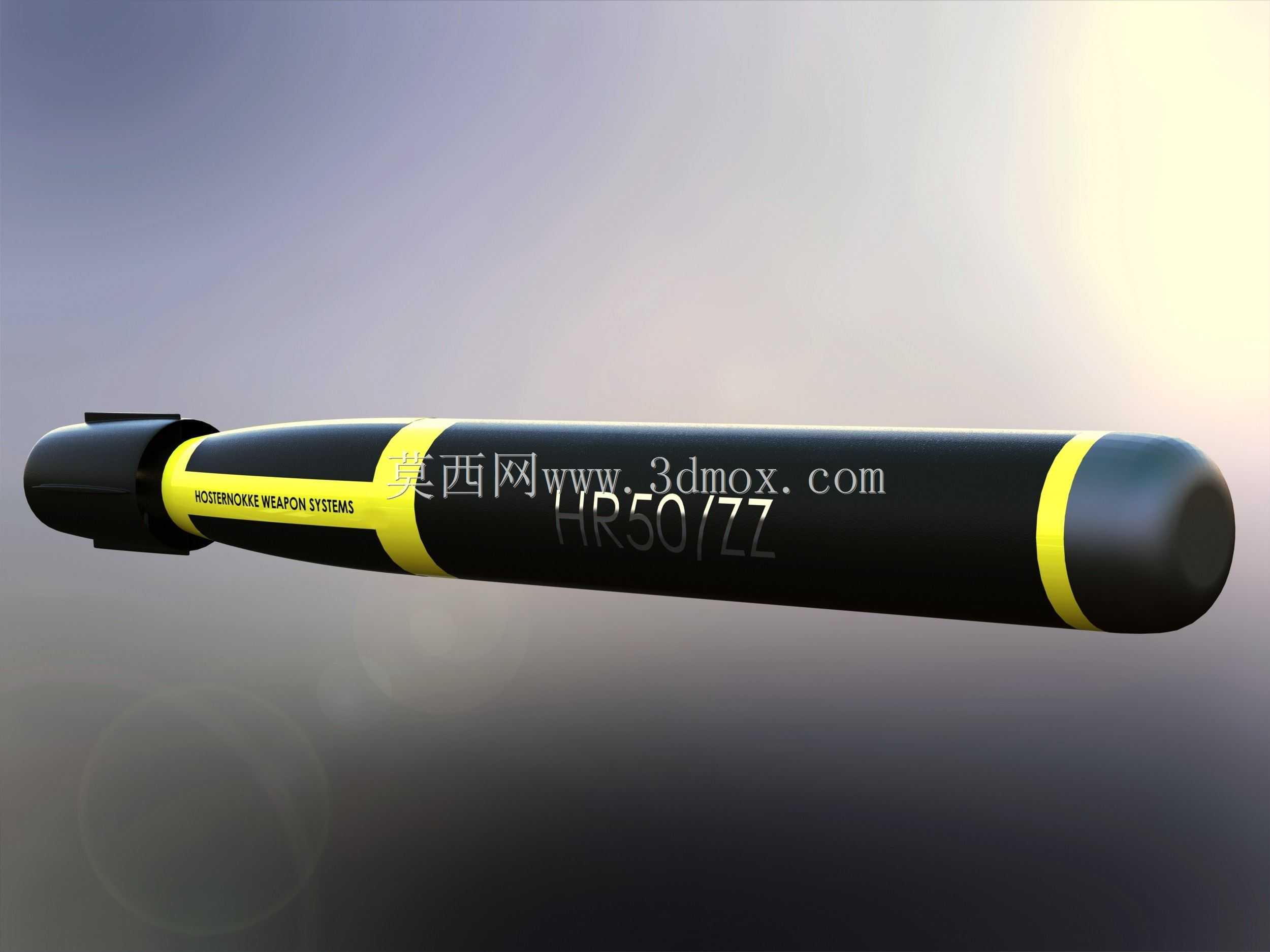

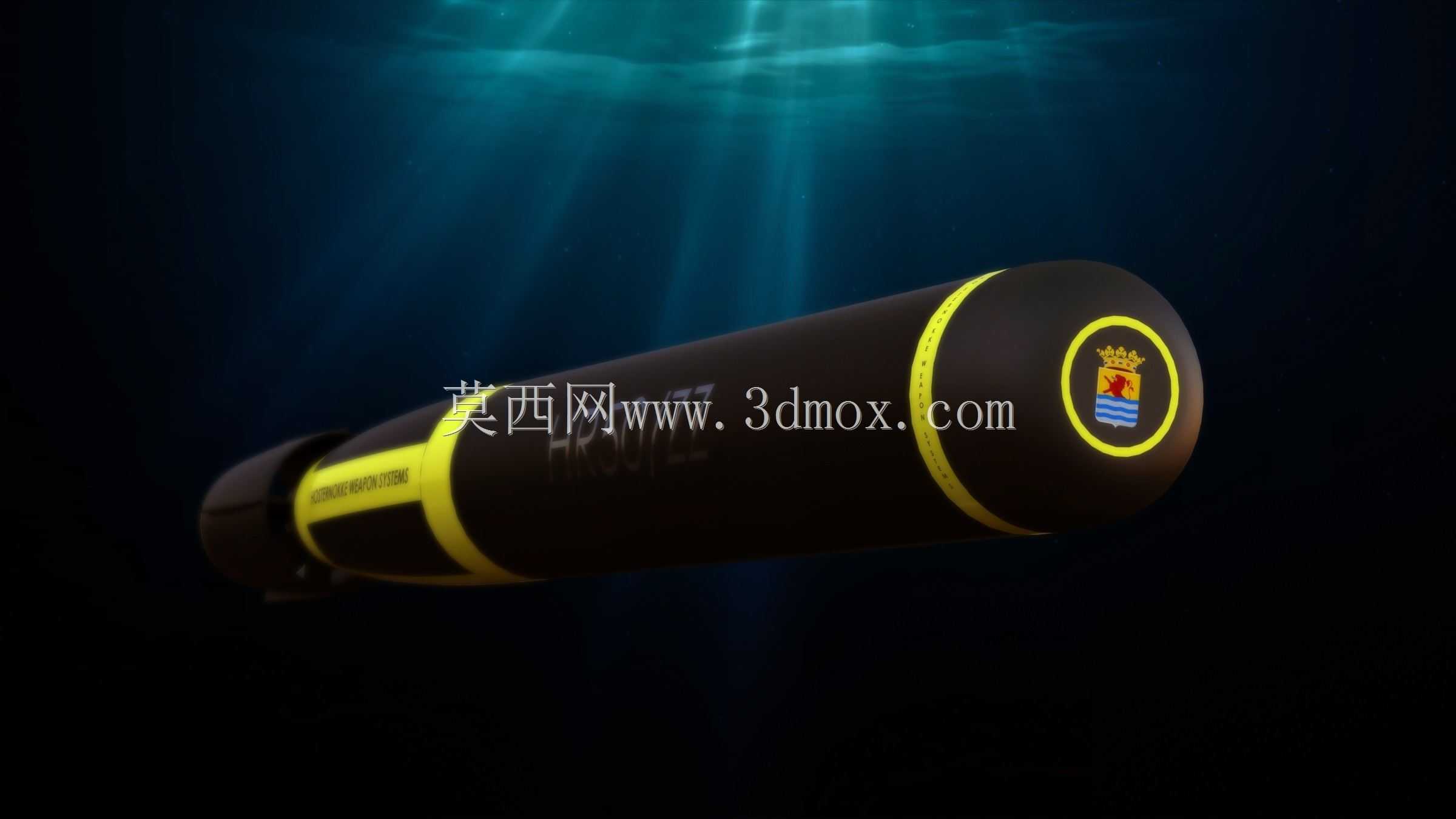

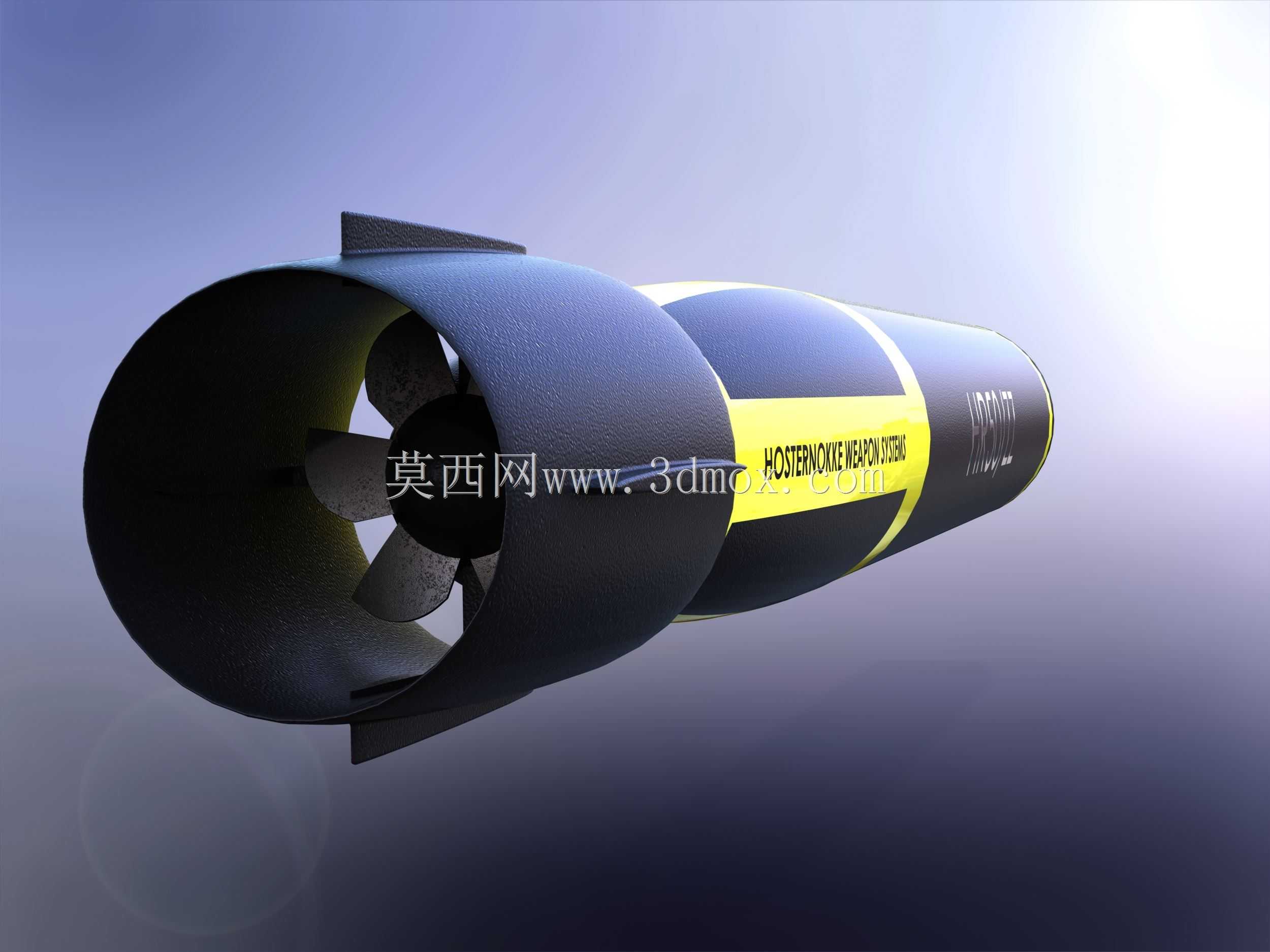

这款重型潜射鱼雷的三维设计，围绕现代深海作战的实际需求展开，核心应用场景为潜艇水下隐蔽攻击、水面舰艇编队防御反击、近海要地水下封锁作战，可搭载于各型常规动力潜艇、攻击型核潜艇，也可适配水面舰艇的鱼雷发射装置，主要用途是摧毁敌方大中型水面作战舰艇、水下潜艇目标，也可用于打击敌方近岸水下防护工事，是现代海战中核心的水下精确打击装备。在功能特性设计上，该鱼雷采用流线型钝头圆柱主体加尾部收缩段的经典布局，头部预留了声呐导引头的安装空间，可容纳主被动复合声呐基阵，实现对目标的远距离搜索、跟踪与锁定；中部舱段依次设计有战斗部舱、能源舱、制导控制舱，各舱段采用模块化连接结构，便于生产装配与战时维护；尾部设计有螺旋桨推进器与舵面安装位，可实现水下航行的航向调整、深度控制，保障航行轨迹的精准度。设计思路上充分考虑水下航行的水动力特性，整体外表面做连续顺滑过渡处理，尽可能降低水下航行的摩擦阻力与压差阻力，同时在壳体表面设计有环形标识带与标识区，用于日常存储、转运、装填过程中的型号识别与状态标识，头部的标识区域可喷涂所属单位标识与型号编号，满足军工产品的标识管理要求。外形尺寸与安装边界方面，整体为长圆柱回转体结构，主体直径适配标准533毫米口径鱼雷发射管，整体长度符合常规潜艇鱼雷发射管的装填长度限制，外表面无突出的不规则结构，所有外接管路、接口均做内嵌式设计，保障装填过程中不会与发射管内壁发生卡滞，尾部的舵面在存储与装填状态下可处于收拢状态，出管后自动张开至工作位置，既满足发射管的安装尺寸边界要求，也能保障航行过程中的操纵效率。壳体结构设计上预留了足够的壁厚空间，可承受大深度下的海水压力，适配最大作战深度的使用需求，各舱段的连接法兰位置做了密封结构设计，避免深海环境下海水渗入舱体内部损坏内部元器件，整体重心沿轴线居中布置，保障水下航行过程中的姿态稳定，不会出现偏航、滚转等异常工况。
