带2英寸30度销轴的拉杆式液压油缸

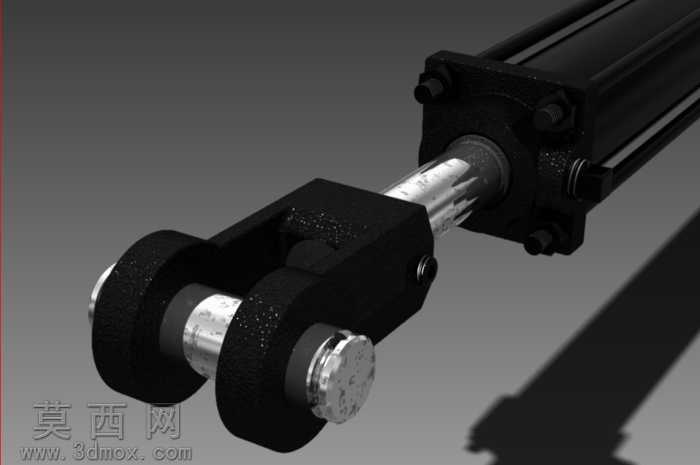

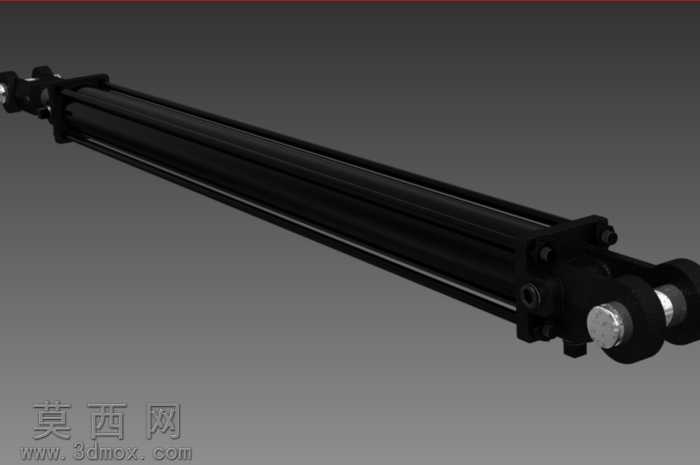

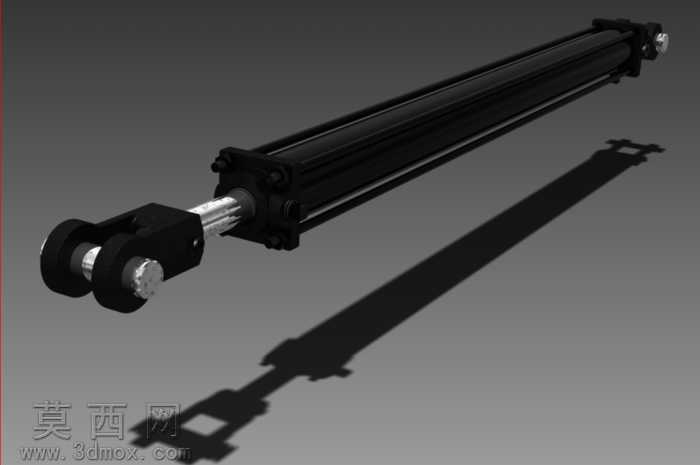

本作品为拉杆式双作用液压油缸三维建模成果，建模过程严格遵循液压元件通用设计规范，首先确定油缸整体安装形式为尾部耳环铰接式，前端配置带关节轴承的连接耳环，适配2英寸直径、30度锥角的销轴安装需求，保证油缸工作时可适配一定角度的偏载摆动工况。建模阶段优先搭建整体装配骨架，依次完成缸筒、端盖、拉杆、活塞杆、耳环、锁紧螺母等核心零件的参数化建模，所有配合尺寸均按照液压油缸行业常规公差预留装配间隙，未对油缸内部活塞、密封件、缓冲结构等内部部件做细化建模，仅呈现油缸外部完整装配形态，方便使用者快速调用至液压系统整机装配场景中。材质渲染阶段，缸筒部分采用哑光黑色金属漆材质，模拟工业油缸缸筒表面发黑处理的质感，活塞杆部分采用高抛光镀铬金属材质，还原镀铬活塞杆高光、低粗糙度的表面特征，连接耳环、端盖、拉杆等结构件采用与缸筒一致的哑光黑金属质感，锁紧螺栓、销轴等紧固件做轻微的金属做旧处理，避免渲染效果过于失真。场景搭建采用深灰色渐变背景，搭配定向光源投射出长投影效果，清晰呈现油缸整体长条形的结构轮廓与各外部部件的位置关系，渲染输出时调整材质粗糙度与反光参数，让金属部件的反光更贴近真实工业液压元件的视觉效果。设计思路上，该模型定位为通用液压执行元件外部参考模型，省略内部密封、活塞等细节结构，有效控制模型文件体量，方便在大型设备装配中作为外购标准件调用，铰接式的前后连接结构可适配工程机械、专用设备、自动化液压工位等多种场景的安装需求，建模时所有外部安装尺寸均参考行业通用拉杆油缸的尺寸规范，保证模型具备实际工程参考价值，可直接用于液压系统布局演示、设备装配干涉检查、方案展示等场景。
