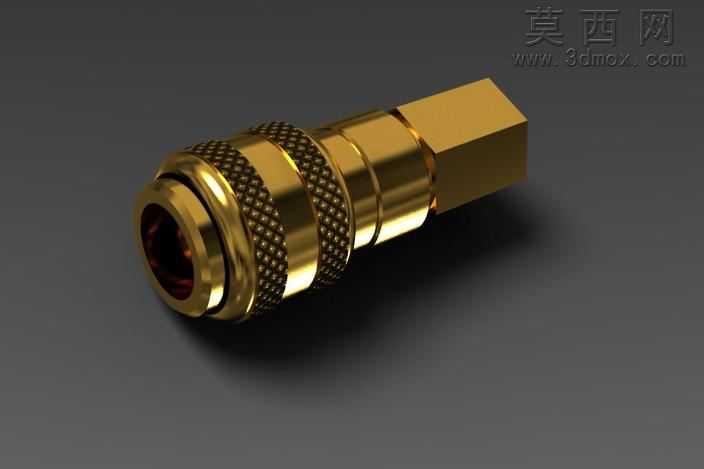

1/4寸内螺纹气动快速连接接头

本作品为1/4规格内螺纹气动快速连接接头的三维建模成果，建模阶段采用参数化设计思路，先对接头整体结构进行拆解，将其划分为内螺纹连接端、六角拧动段、滚花防滑握持段、密封插接端四个核心功能模块，各模块尺寸严格遵循气动接头通用行业标准，保证模型具备实际生产参考价值。建模过程中优先使用旋转、拉伸等基础特征完成主体毛坯构建，再通过扫掠特征生成外表面的菱形滚花纹理，滚花的齿距、齿深参数完全匹配实际加工工艺要求，同时对内螺纹的牙型、螺距进行精准建模，还原螺纹连接的真实配合结构，针对接头内部的密封槽、卡簧定位槽等细小结构也做了完整还原，未做任何简化省略，保证模型结构完整性。材质渲染阶段选用黄铜金属材质，调整材质的金属度、粗糙度参数，还原黄铜件抛光后的金属光泽，针对滚花区域单独设置材质粗糙度，模拟滚花加工后形成的漫反射质感，与光滑抛光的六角段、插接段形成明显的视觉区分，场景布光采用三点布光法，主光从侧上方照射突出接头的金属轮廓与结构层次，补光弱化暗部死黑区域，轮廓光勾勒接头边缘提升立体感，最终渲染图清晰展现接头的外观细节与结构特征。设计层面充分考虑快速接头的使用场景，六角段尺寸适配标准扳手拧动需求，滚花段的纹理设计方便操作人员徒手插拔对接，内部流道做了平滑过渡处理，减少气路输送过程中的压力损失，整体结构兼顾连接可靠性与操作便捷性，可直接用于气动系统装配模拟、产品展示、加工工艺规划等场景。
