Nema3r标准螺钉盖电气防护外壳

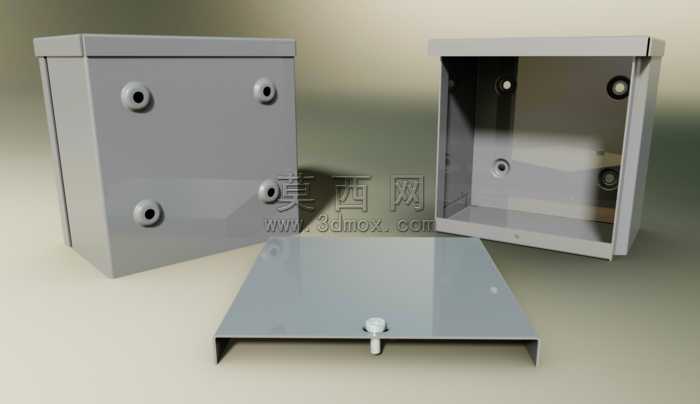

本作品为Nema3r标准的电气外壳用螺钉盖结构三维模型，建模过程严格遵循钣金类零件的设计规范，首先通过基准平面定位确定壳体的整体外轮廓尺寸，以拉伸特征构建盒体的基础实体，再通过抽壳特征设定均匀的壁厚，保证壳体的结构强度与轻量化需求。建模阶段针对盒体的安装孔位做了精准的位置约束，四个角部的安装凸台采用拉伸加倒角的特征组合，既保证了螺钉装配时的贴合度，也避免了锐边带来的装配划伤风险。盒盖部分采用独立的钣金折弯特征构建，边缘的折弯止裂槽做了标准化处理，保证折弯成型后边缘平整无变形，盒盖中心的锁扣结构通过旋转与拉伸特征组合完成，与盒体的配合间隙经过反复校核，确保开合顺畅无卡滞。渲染阶段采用哑光灰色金属漆材质模拟真实钣金喷塑后的表面质感，调整材质的粗糙度与反射参数，还原工业电气壳体的哑光磨砂视觉效果，场景采用柔和的漫反射打光，避免强反光遮挡壳体的结构细节，同时通过半透明剖面视角展示壳体内部的安装空间与孔位布局，清晰呈现内部的装配基准位置。设计思路上围绕Nema3r外壳的户外防护需求展开，整体采用方正的盒型结构最大化内部利用空间，盒体与盒盖的贴合面做了平整化处理，可配合密封胶条实现防尘防水的防护效果，四个角的安装孔位兼顾墙面安装与内部元器件固定的双重需求，壳体的边角处做了小圆角过渡，既提升了钣金加工时的工艺可行性，也避免了尖锐边角带来的安全隐患。模型完整还原了外壳的装配关系，拆分了盒体、盒盖两个独立部件，可直接用于后续的工程图导出与钣金加工参数提取，所有特征均保留完整的建模参数，可根据实际使用需求调整壳体尺寸、孔位位置与壁厚参数，适配不同规格的电气元器件安装场景。
