小型精密台式多工位加工机床结构

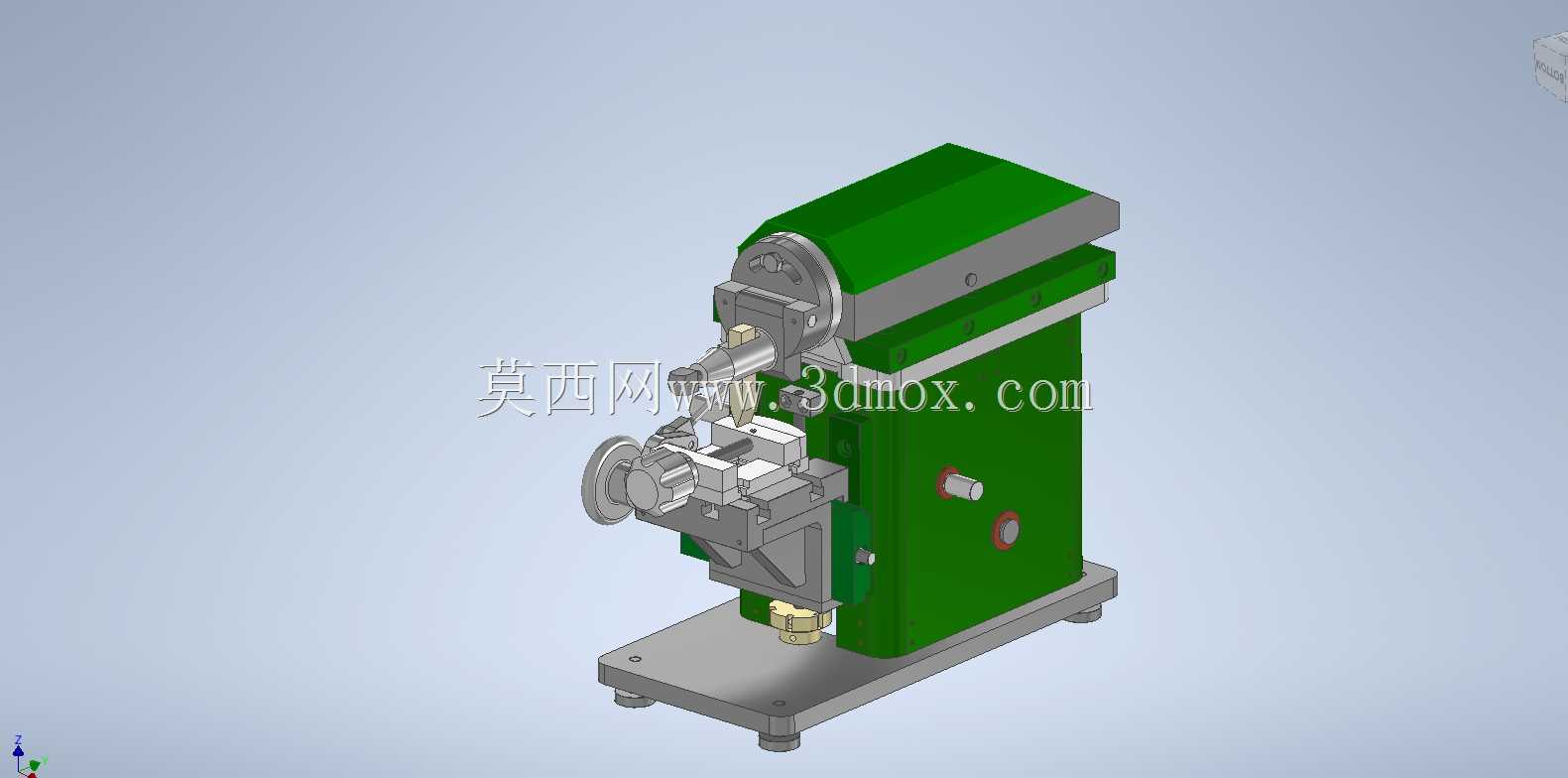

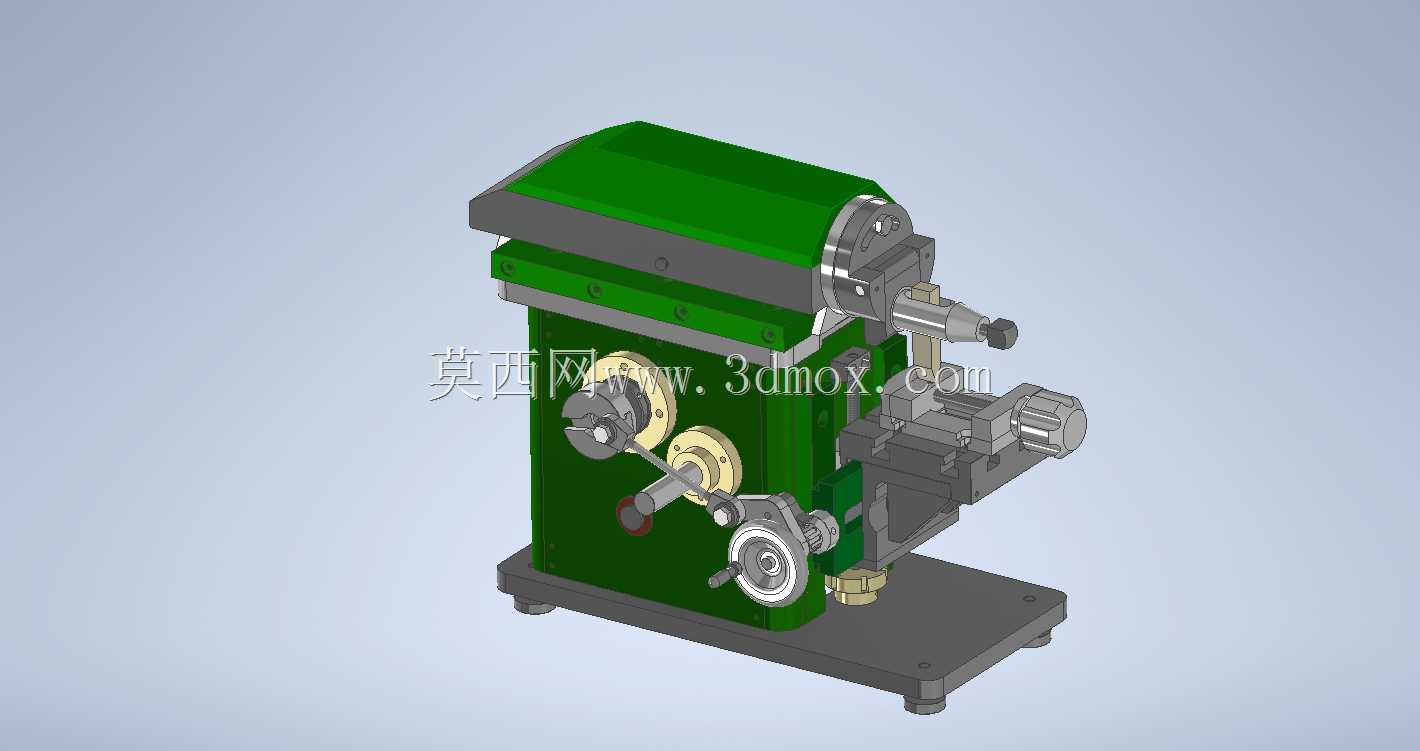

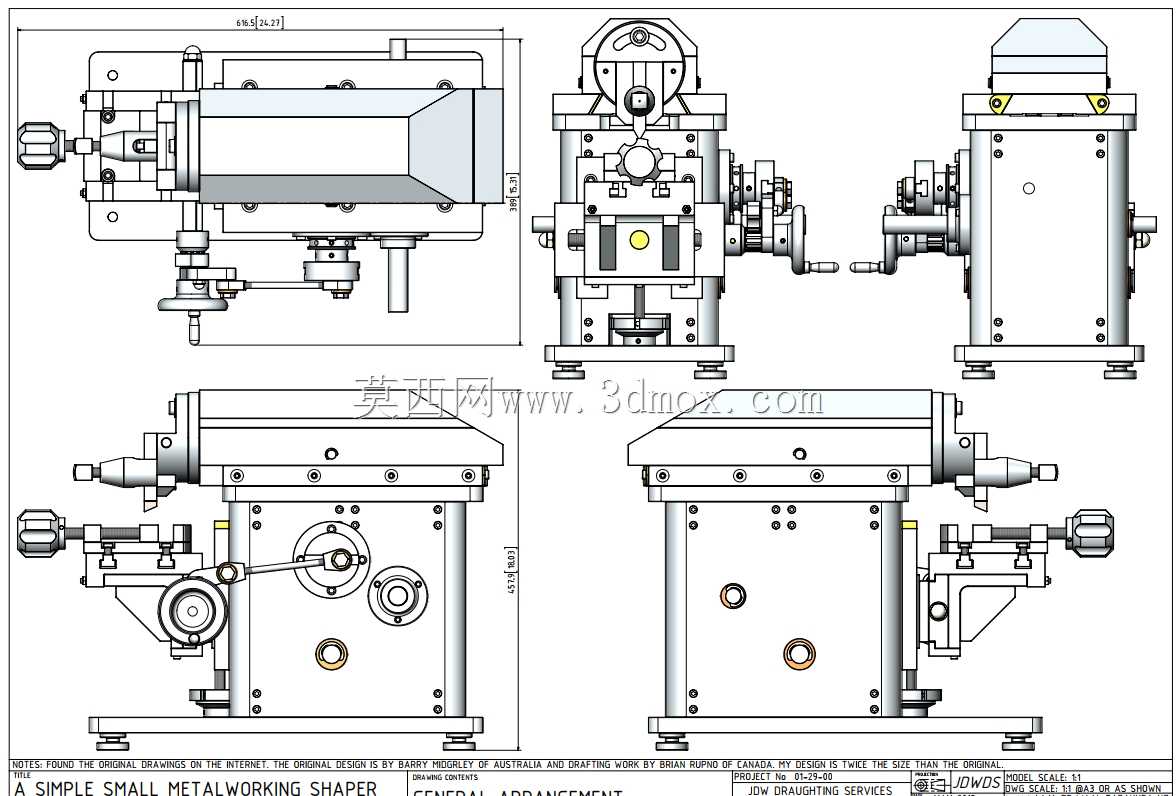

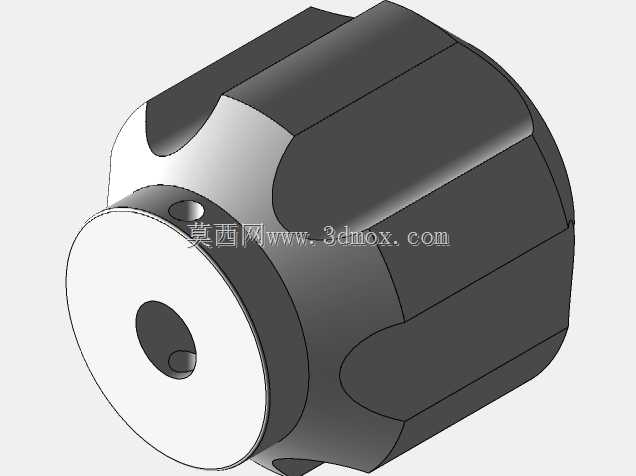

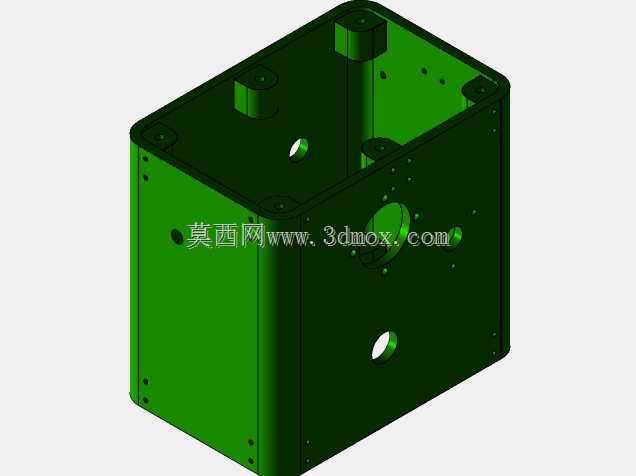

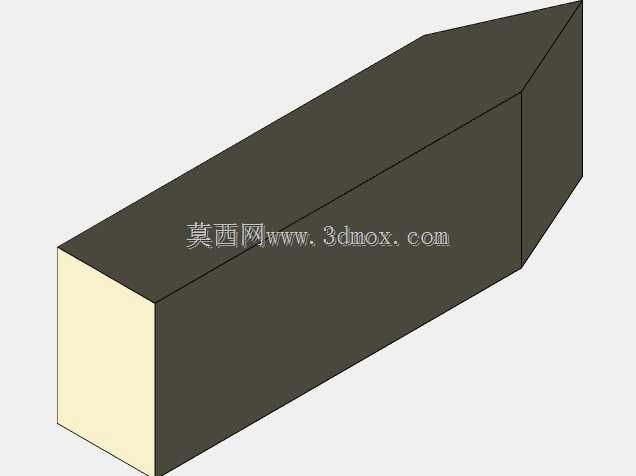

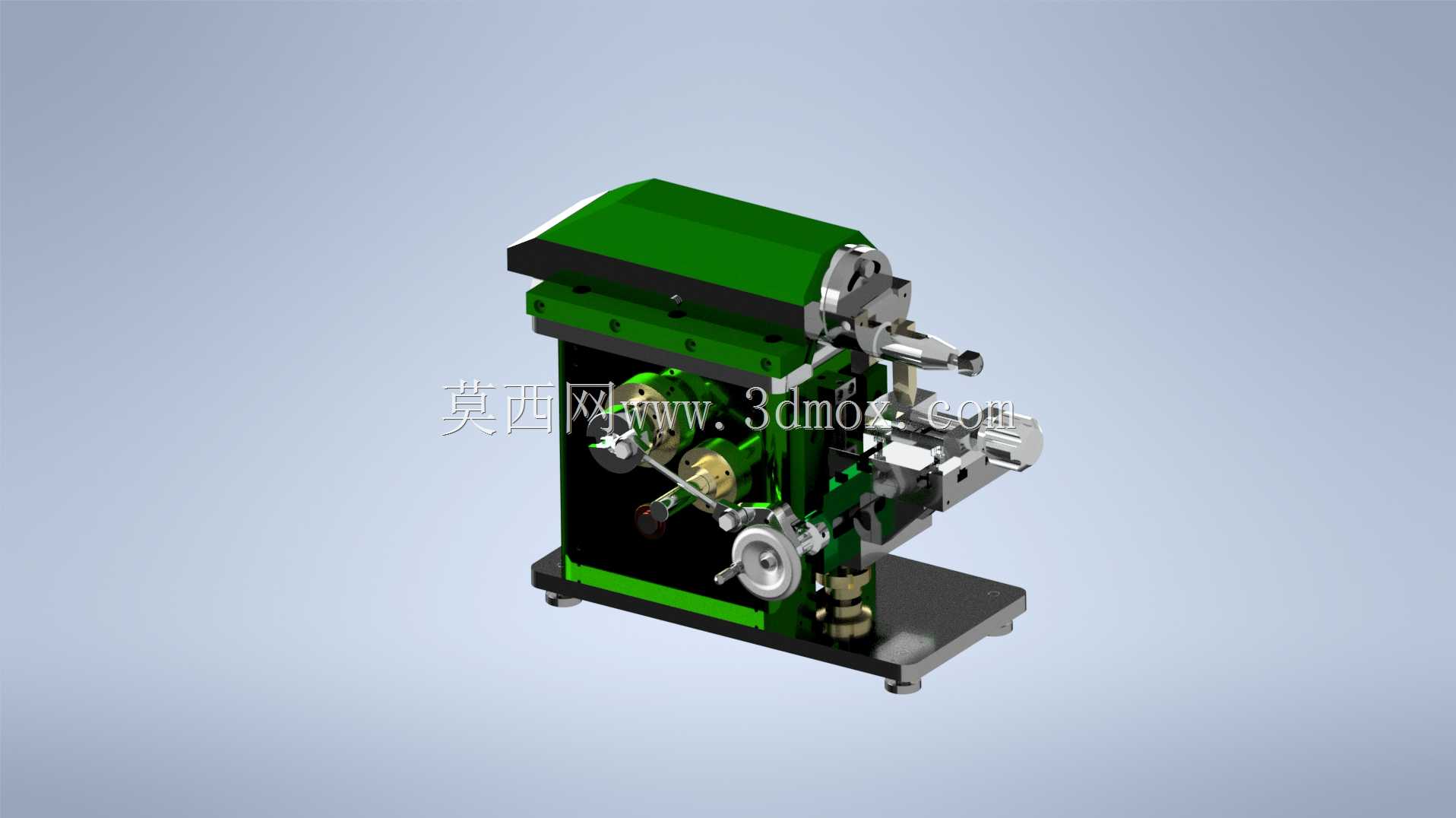

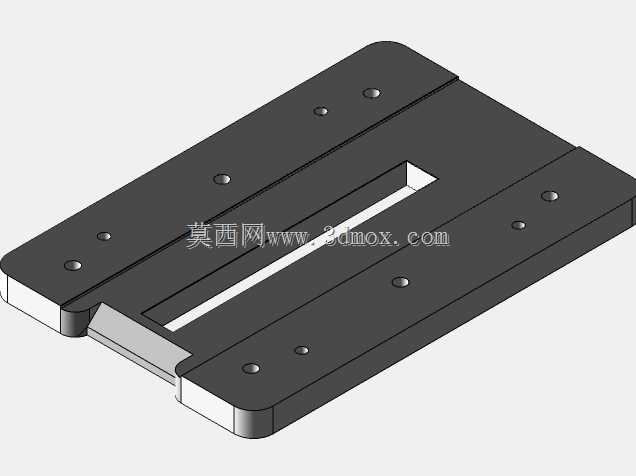

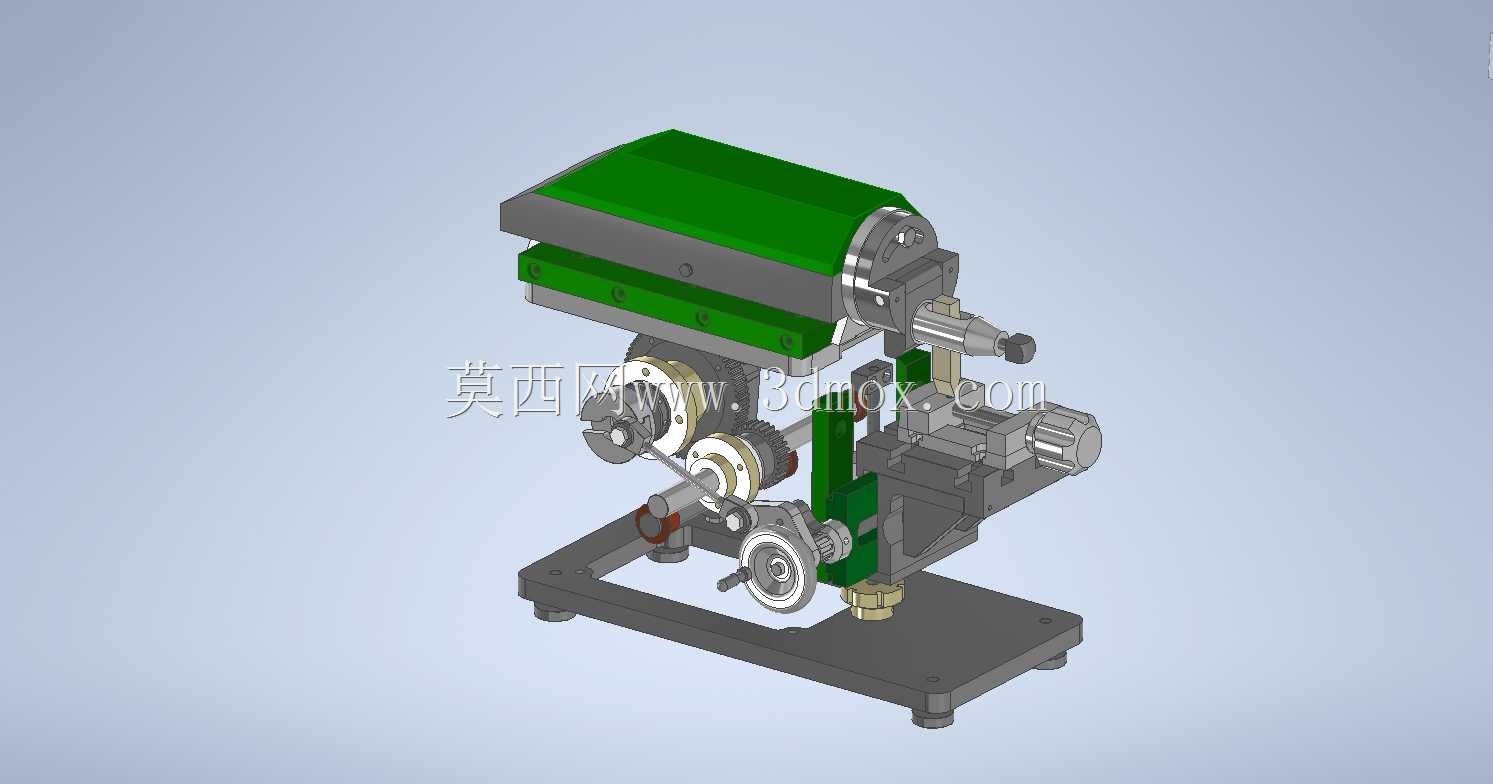

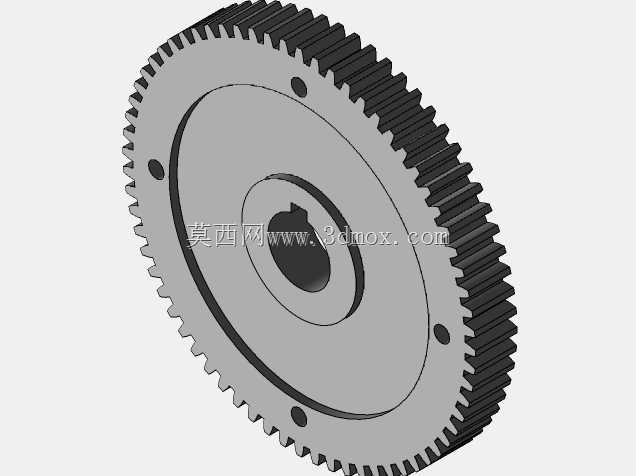

该设备属于小型台式精密加工类机床，主要面向小型五金零件、精密仪表元件、首饰配件等小尺寸工件的加工作业场景，适配个体加工作坊、精密仪表维修车间、院校实训实验室等对设备占地要求高、加工精度要求适中的使用场景，可完成小尺寸金属、硬质非金属工件的车削、端面切削、简易铣削等多工序加工作业，无需复杂的场地改造即可完成部署使用。设备整体采用立式台式布局，底部设置整块式铸铁安装底座，底座预留四个对称分布的固定安装孔位，可直接通过螺栓固定在标准工作台面上，整体占地尺寸控制在长450mm、宽300mm、高420mm范围内，安装时仅需预留前后左右各100mm的操作维护空间即可满足日常使用需求，无需额外预留大型物料周转空间。设备主体采用箱式机架结构，外部覆盖深绿色防护壳体，既可以隔绝内部传动机构的运行噪音，也能避免加工过程中切屑飞溅造成的操作安全隐患，壳体上预留多处观察窗口，可实时查看内部传动机构的运行状态，也方便日常加注润滑油、排查传动故障。传动系统采用多级齿轮与带轮组合的传动结构，可实现多档位转速调节，适配不同材质工件的切削线速度要求，主轴端配备快换式夹具结构，可快速装夹不同直径的棒料工件，侧方设置多组操作手轮，分别对应主轴进给、刀架位移、档位切换等操作，手轮表面设置防滑滚花结构，操作时的阻尼感适中，可精准控制进给量，保障小尺寸工件的加工精度。刀架部分采用可多角度调节的滑移式结构，可根据加工需求调整刀具的切削角度，支持安装车刀、钻头、简易铣刀等多种加工刀具，无需复杂拆解即可完成刀具更换，适配多工序的加工需求。设备的设计过程中充分考虑了小型加工场景的使用痛点，在有限的体积内整合了多工序加工能力，摒弃了大型机床冗余的结构设计，所有传动部件均采用模块化装配思路，日常维护时可单独拆解故障模块进行更换，无需整体拆解设备，大幅降低了小型加工场景的设备维护成本。同时设备的操作逻辑简化，无需复杂的编程操作，操作人员仅需基础的机床操作经验即可上手使用，降低了小型加工场景的人员培训成本。
