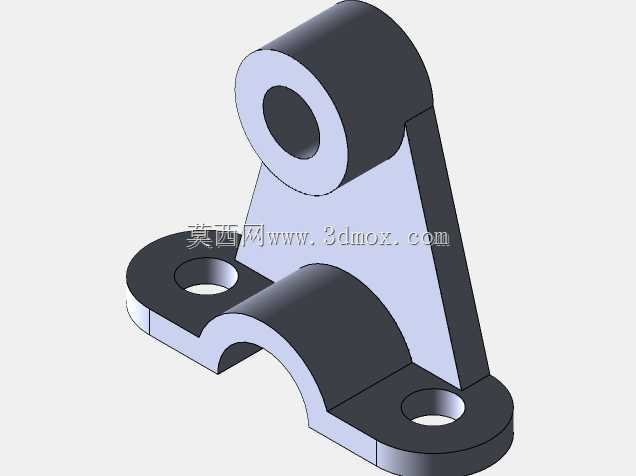

带轴孔双安装耳弧形支座结构件

该结构件属于机械传动与支撑系统中的典型铰接支撑类零件，广泛应用于轻工自动化生产线、小型输送设备、农用机械操纵机构、通用工装夹具的铰接点位，主要承担转轴支撑、部件连接定位、载荷传递的核心作用，可在设备中为转动副提供稳定的安装基准，同时将转轴承受的径向、轴向载荷均匀传递至设备安装基面，避免转动部件运行时出现偏摆、窜动问题。从功能特性来看，零件上部为带通孔的圆筒轴座结构，内孔可适配对应直径的铰接销轴、短轴类零件，孔壁厚度经过受力校核，能够承受中等载荷下的反复铰接转动摩擦，配合衬套使用时可大幅提升铰接点位的耐磨性能，延长部件维护周期；下部为对称分布的双安装耳结构，两个安装耳上各设置一个同轴安装通孔，可通过螺栓将整个支座牢固锁紧在设备安装平面上，双孔对称布局能够平衡安装后的受力，避免单侧受力导致的支座变形、螺栓松动问题；上下结构之间采用三角加强筋过渡连接，利用三角形结构的力学稳定性提升整体刚性，即使承受偏载也不易出现结构断裂；两个安装耳之间设计有内凹弧形避让槽，可在安装时避开基面凸起的轴类、管线类结构，无需额外对安装基面做避让加工，降低现场安装的适配难度。设计过程中优先遵循了等强度设计思路，所有非配合面做了圆角过渡处理，避免应力集中导致的零件疲劳损坏，轴座内孔与安装孔的位置公差经过合理设定，既保证销轴安装后的转动灵活性，又控制了铰接点位的配合间隙，避免转动时出现过大旷量。从安装边界来看，零件整体为立式布局，底部两个安装耳的外轮廓宽度适配常规小型设备的安装基面尺寸，安装孔间距符合通用五金配件的安装孔距规范，可直接替换同规格的铸造支座使用，上部轴座的中心高度经过匹配设计，能够满足常规铰接点位的高度安装要求，无需额外加装调整垫片即可完成装配，整体结构紧凑，在保证结构强度的前提下尽可能去除了非受力区域的多余材料，既降低了零件自身重量，也减少了加工过程中的材料损耗，适配小规模量产的加工工艺要求，不管是采用机加工还是3D打印打样都能快速获得成品，可直接用于设备原型验证、小批量设备改装等场景。
