双发喷气式民航客机外观结构三维数模

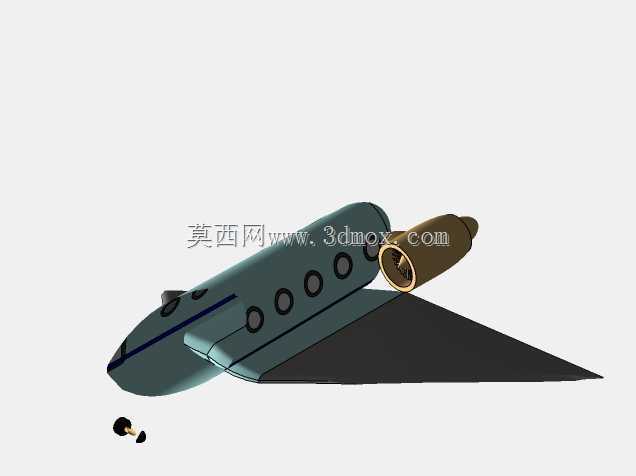

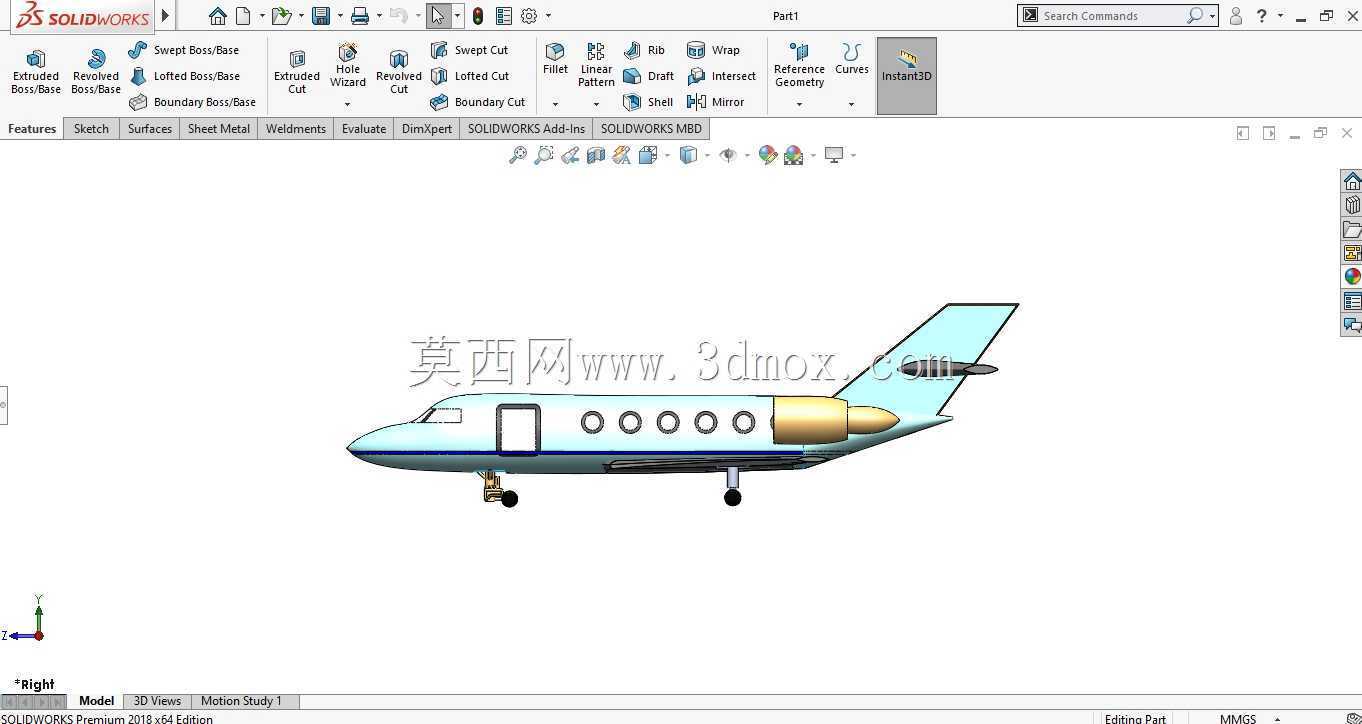

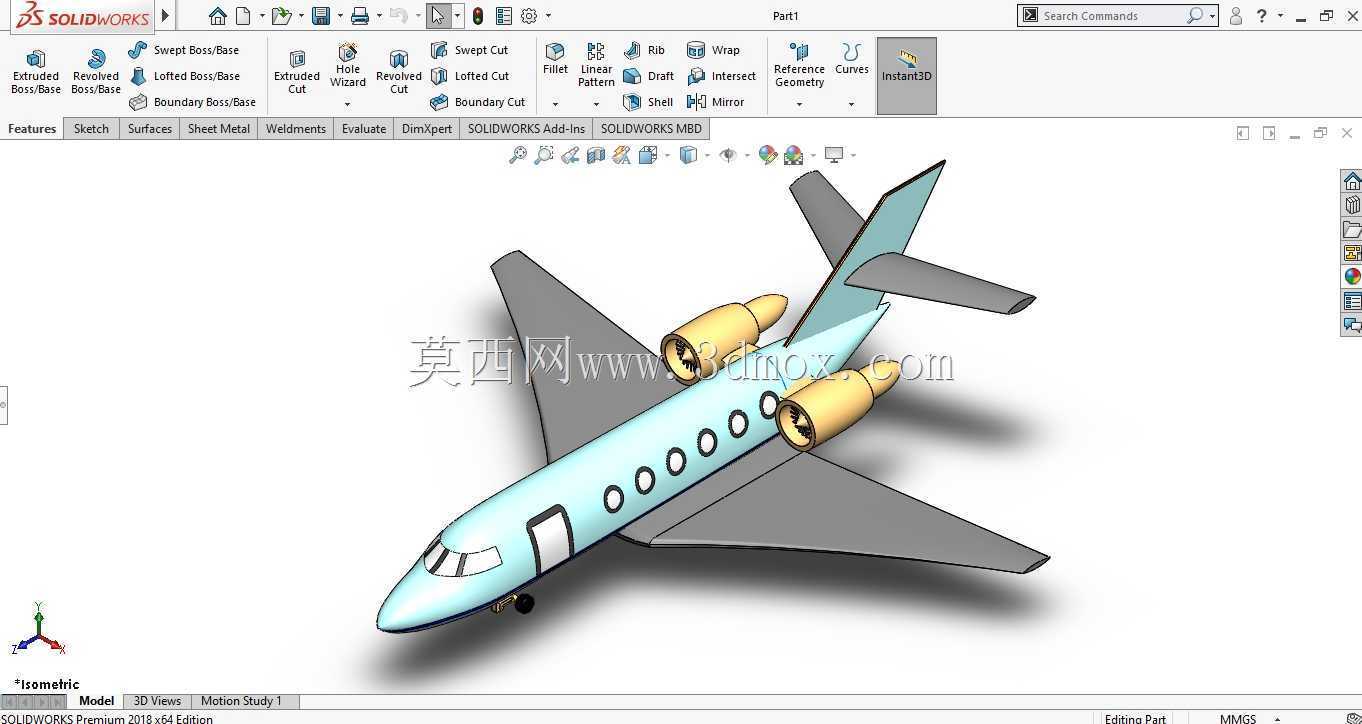

　　该三维数模围绕双发喷气式民用客机的外观与主体结构展开，完整呈现了机头、机身、机翼、尾翼、发动机吊舱、起落架及舷窗等关键部位的空间关系，适合用于航空装备外形方案评审、教学演示、结构布置校核和概念设计沟通。建模时没有把飞机当作单纯的曲面摆件处理，而是按照真实飞行器的分区逻辑组织特征：前段从雷达罩轮廓过渡到驾驶舱风挡，中段保持连续增压舱外形，后段通过收束曲线连接尾锥，使整机在侧视和俯视方向都具备明确的流线走向。

　　机身采用细长圆筒加局部修形的思路，前部设置多块驾驶舱玻璃，客舱段沿纵向均匀布置圆形舷窗，舱门位置在机身左前侧以独立轮廓表达。这样的处理不仅还原了民航机的识别特征，也为后续细化内部布置提供了外部边界。机翼选用低单翼布局，翼面从根部向翼尖逐渐变薄，后缘带有明显后掠关系；水平尾翼和垂直尾翼均保持与机身轴线协调的安装角度，垂尾顶端与平尾之间的相对位置能够直接用于检查尾翼避位和操纵面分区。

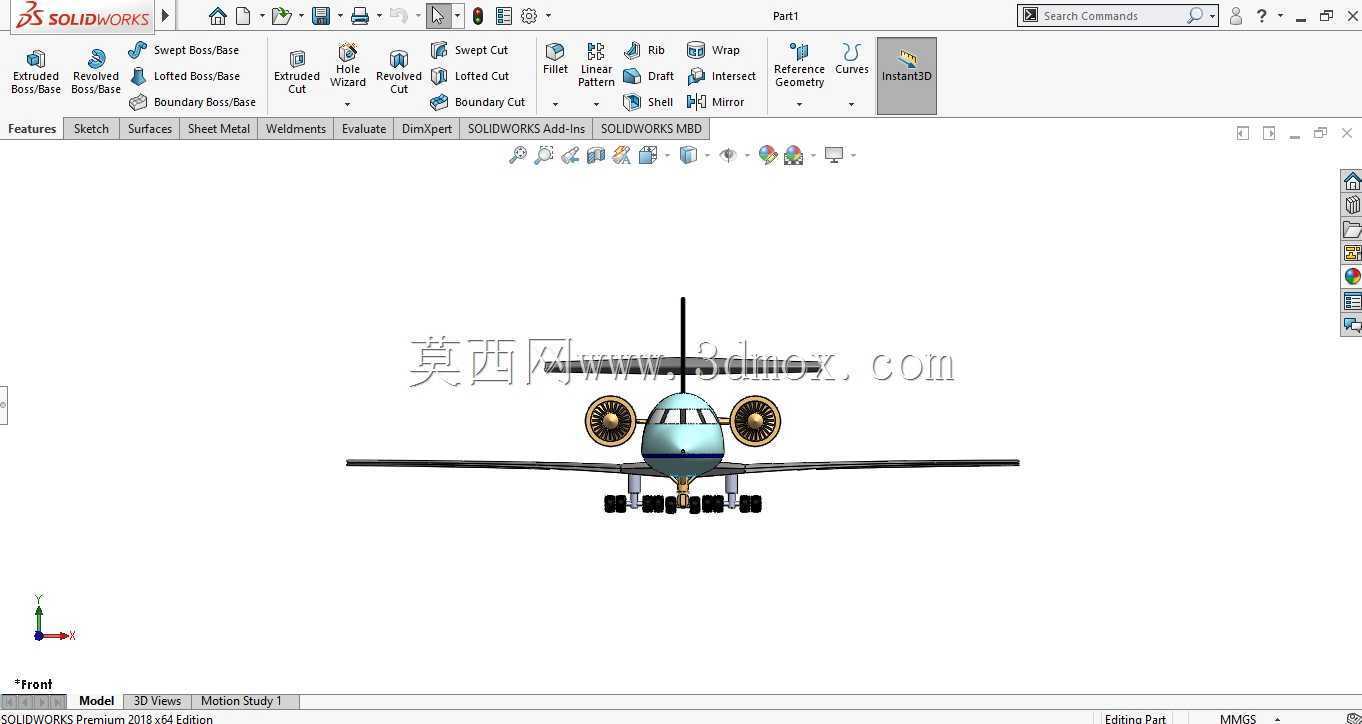

　　两台发动机以短舱形式吊挂在后机身两侧，短舱包含进气口、圆柱段和尾喷口轮廓，挂梁与机身下部形成连续过渡。该布置方式在支线客机和小型公务喷气机中较为常见，优点是发动机离地高度相对容易控制，尾流对垂尾的干扰也便于在总体布局阶段评估。数模中发动机短舱与机翼、机身之间没有出现穿插错位，曲面分块清楚，能够支持渲染展示，也可作为进一步拆分为进气道、风扇舱、尾喷管等部件的基础。

　　起落架部分以简化结构表达前三点式支撑关系：前起落架位于机头下方，主起落架靠近机身腹部与机翼根部区域。虽然该数模重点在整机外形，但轮胎、支柱和收放方向的位置已经给出，工程人员可据此判断地面停放姿态、停机角以及机身与地面的最小间隙。机头略微下垂、机翼带有安装角、发动机短舱轴线与机身轴线保持小角度关系，这些细节共同决定了飞机在等轴测视图中的真实感。

　　从应用场景看，这类模型可用于航空科普展厅的设备展示、职业院校飞机结构课程的装配讲解、工业设计专业的交通工具造型练习，也可在机械三维软件中作为曲面建模训练案例。若进入更深入的设计阶段，可在现有外形上继续补充翼型肋板、机身框段、长桁、襟副翼分区、系统管路和维护口盖；若用于动画或渲染，则可直接利用现有机身分色、机翼材质和发动机金属质感进行灯光与场景设置。

　　外形边界方面，整机长度方向由机头最前端至尾锥末端控制，宽度方向以两侧翼尖为最大限制，高度方向则由垂尾顶端决定。发动机短舱向外突出但不超过翼展范围，起落架放下后形成稳定的三点支撑面。建模过程中需要重点关注机翼根部与机身的融合曲面、短舱挂梁与后机身的相切关系、风挡玻璃与蒙皮的交界线，以及舷窗阵列沿机身曲率分布时的间距一致性。对于结构设计人员而言，该数模的价值不在于提供可直接制造的零件图，而在于把飞机总体布局、气动外形和主要部件安装关系集中在一个可测量、可剖切、可继续细化的三维环境中，从而降低方案沟通时对二维草图的依赖。
