套筒阀式四冲程巴尔斯特劳德发动机结构

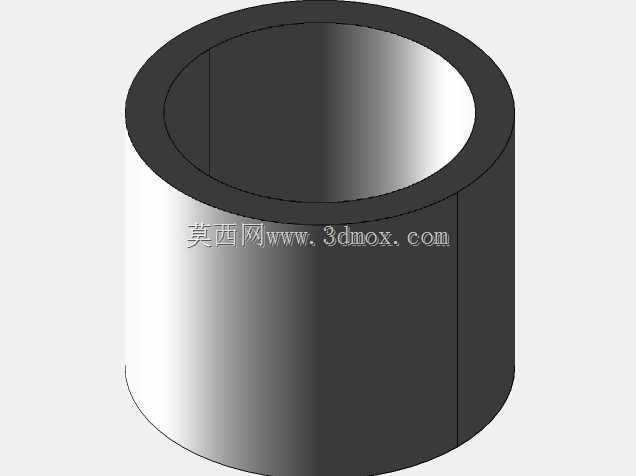

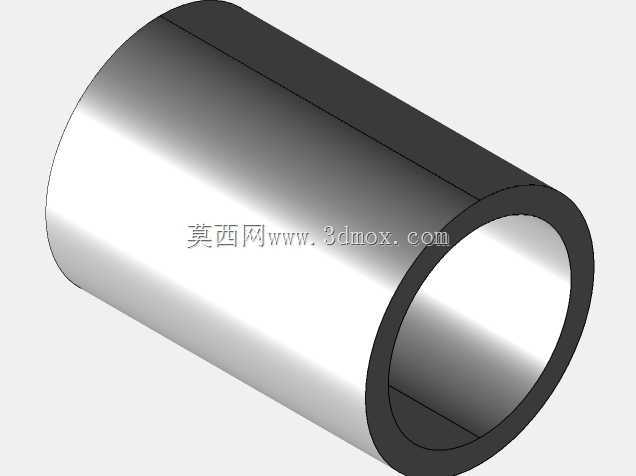

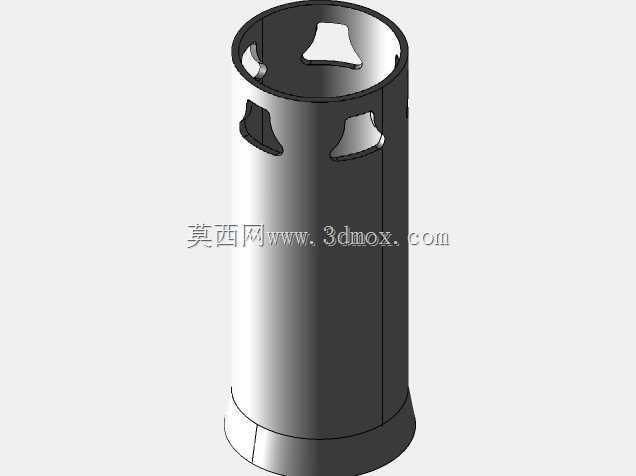

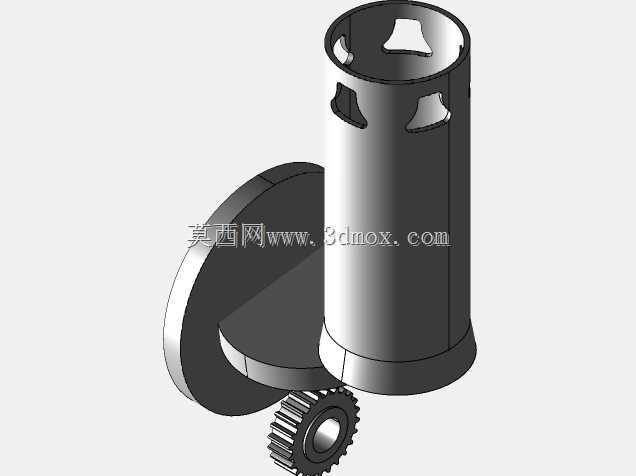

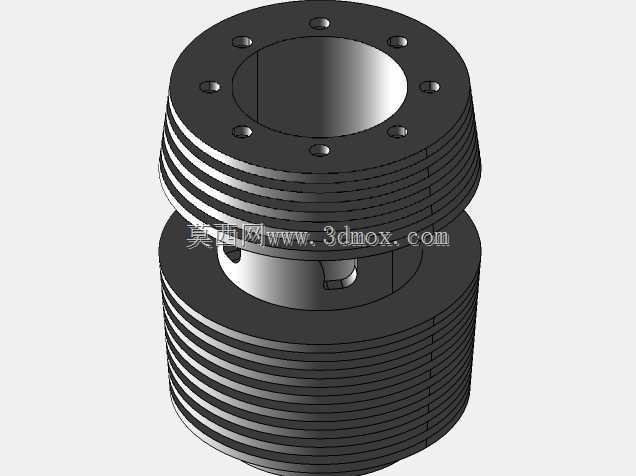

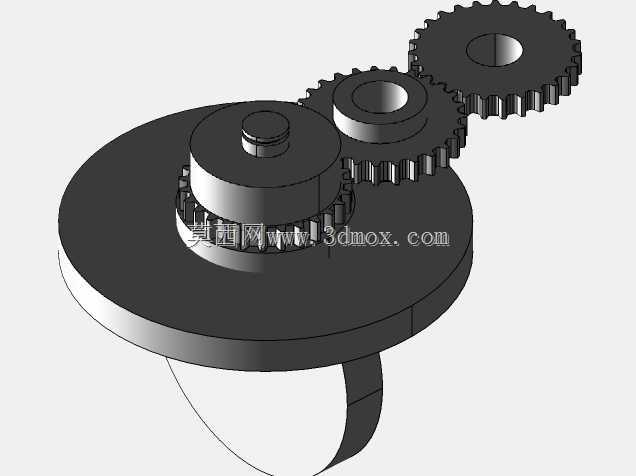

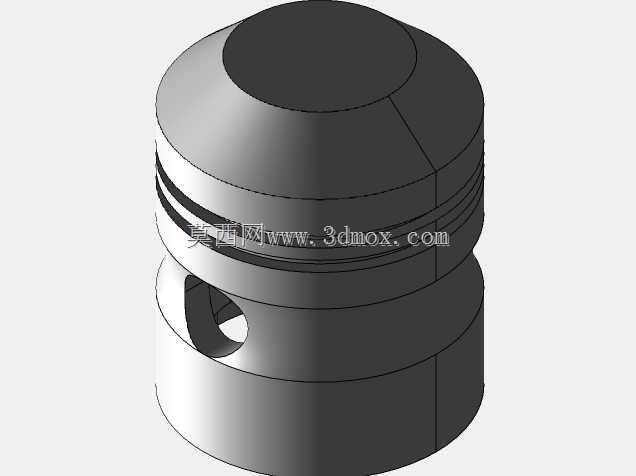

　　这款套筒阀四冲程发动机结构，在小型动力输出场景中有着独特的适配优势，区别于传统顶置气门配气结构的动力单元，它采用套筒式配气机构完成进排气时序控制，整体缸体采用一体化筒式成型结构，省去了传统缸盖复杂的气道布置与气门安装座结构，在小排量紧凑型动力单元的设计中，能够有效压缩整机径向安装尺寸，适配对安装空间轴向长度有严格限制的小型动力设备搭载需求。从结构设计逻辑来看，该动力单元将配气套筒嵌套于缸筒外侧，通过同轴联动结构驱动套筒做周向与轴向的复合运动，精准匹配活塞四冲程循环中的进排气、压缩、做功各阶段的配气正时，相比传统推杆式或顶置凸轮轴配气结构，套筒阀的进排气口通流面积更大，高转速工况下的进排气阻力更低，能够在同排量参数下获得更优的充气效率，尤其适配持续高转速运行的小型动力设备工况。

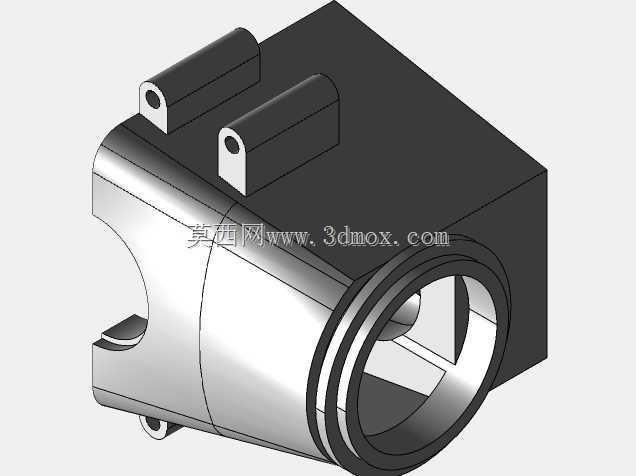

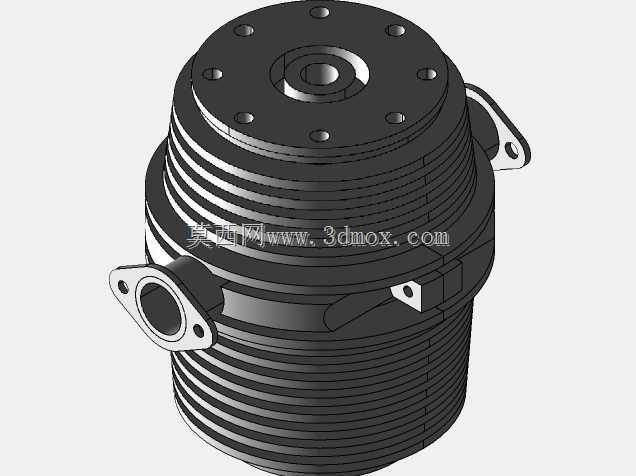

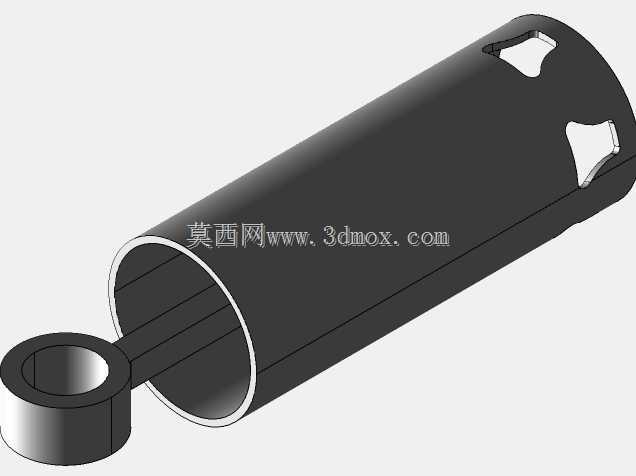

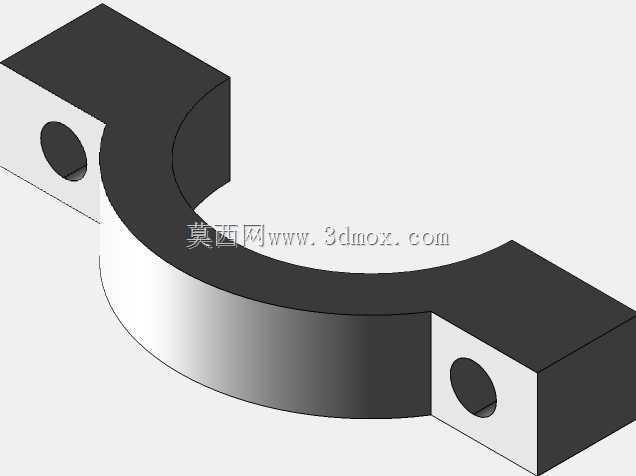

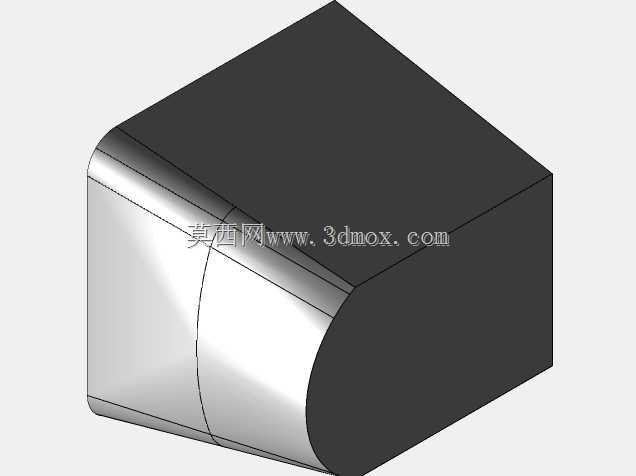

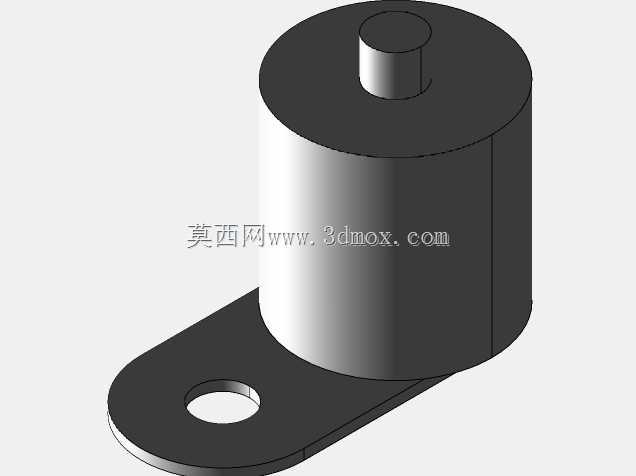

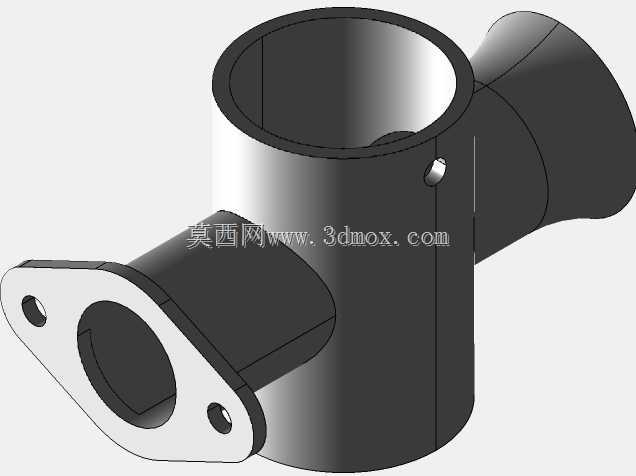

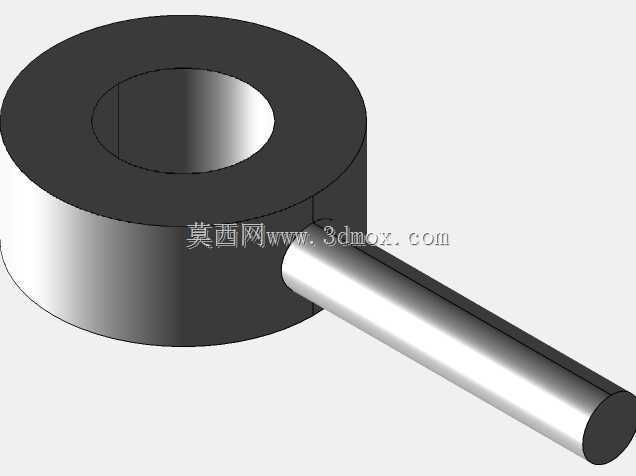

　　缸体侧部延伸出的环形安装耳结构，是整机安装固定的核心承载位，设计时将安装耳的中心轴线与缸体主轴线做垂直相交处理，安装耳内孔预留了销轴穿装的配合公差带，安装时可通过销轴将整机铰接在设备机架的对应支座上，配合减震衬套能够抵消动力运行过程中产生的往复惯性力矩，避免振动直接传递至搭载设备的主体结构。缸体端部的异形缺口为配气驱动机构的避让位，建模时严格按照套筒运动的极限行程做了间隙预留，避免套筒往复运动过程中与缸体端部结构发生运动干涉，缸筒内壁的配合面按照活塞环的密封要求做了等壁厚设计，保证缸筒在受热膨胀时的变形量均匀，不会出现局部间隙过大导致的密封失效问题。

　　在实际工程应用中，这类套筒阀结构的四冲程发动机常被用于小型便携动力设备、轻型特种作业机具的动力源，设计时充分考虑了紧凑安装场景下的维护便利性，整体结构无过多分散的外接零部件，日常维护仅需针对套筒配合面做定期润滑即可，相比传统配气结构的动力单元，其配气机构的故障率更低，在多粉尘、高湿度的复杂作业环境下，套筒的嵌套结构能够有效阻挡外界杂质进入配气运动副，延长动力单元的无故障运行周期。建模过程中对各运动部件的间隙配合做了精准的公差匹配，所有安装结合面的定位基准统一以缸体主轴线为核心基准，保证后续加工装配时的同轴度要求，避免因基准不重合导致的装配应力问题。
