带安装基座的开口夹紧固定支座结构

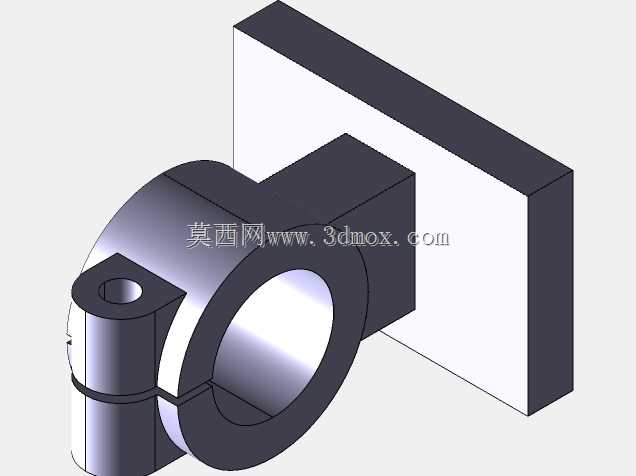

该结构是工业场景中常用的轴类杆件夹紧固定支座，主要应用于自动化生产线、输送设备、工装夹具系统中，用于将光轴、导杆、管件等圆柱形构件稳定固定在设备机架、安装立面或工作台面上，实现杆件的位置锁定，避免杆件在设备运行过程中出现轴向窜动、径向偏移或转动，保障配套机构的运行精度与稳定性。在实际生产场景中，这类支座常被用于导向轴的端部固定、气动元件的安装杆定位、输送线挡料杆的位置锁紧、检测传感器支架的杆体固定等工况，能够在不破坏被固定杆件表面的前提下，提供可靠的夹紧力，同时支持杆件的位置快速调整，适配多规格的安装调试需求。从功能特性来看，该支座采用开口抱箍式的夹紧设计，抱箍本体一侧开设锁紧缺口，顶部预留锁紧孔位，通过紧固件锁紧时，开口处产生弹性形变，均匀包裹住穿入抱箍内孔的圆柱形杆件，夹紧力分布均匀，不会对杆件表面造成压痕损伤，同时具备足够的锁紧力矩，可承受一定的径向载荷与轴向推拉载荷。支座一侧集成了块状安装基座，基座与后方的安装平板为一体式结构，安装平板为平整矩形结构，可紧密贴合设备的安装立面，无需额外加工适配转接件，降低安装复杂度。在设计思路上，该结构优先考虑安装便捷性与夹紧可靠性，将抱箍夹紧功能与立面安装功能整合为单一零件，减少了装配环节的零件数量，降低装配累计误差。抱箍内孔为标准圆柱形通孔，适配对应直径的标准光轴产品，通用性较强；开口处的壁厚经过受力校核，既保证锁紧时具备足够的弹性变形量，避免锁紧时出现结构开裂，又保证夹紧后具备足够的结构刚性，不会在载荷作用下出现松脱。安装基座与抱箍本体的连接位置做了加厚过渡处理，避免应力集中，提升结构的抗载荷能力。从安装边界来看，后方的矩形安装平板为主要安装承载面，平板的长宽尺寸预留了足够的紧固件安装空间，可通过螺栓穿过平板上的预留孔位将整个支座固定在立面安装基准上；抱箍的轴向长度与内孔直径决定了可适配的杆件直径范围，顶部的锁紧孔位适配标准规格的内六角螺栓，操作人员可使用常规工具完成锁紧与松脱操作，调整杆件位置时无需完全拆下支座，仅需松开锁紧螺栓即可滑动调整杆件的轴向位置与转动角度，调试效率较高。整体结构外形规整，无多余的突出结构，安装后占用空间小，可在紧凑的设备安装空间内使用，适配各类工业设备的紧凑化设计需求。
