办公教学用白板笔精细外观结构设计

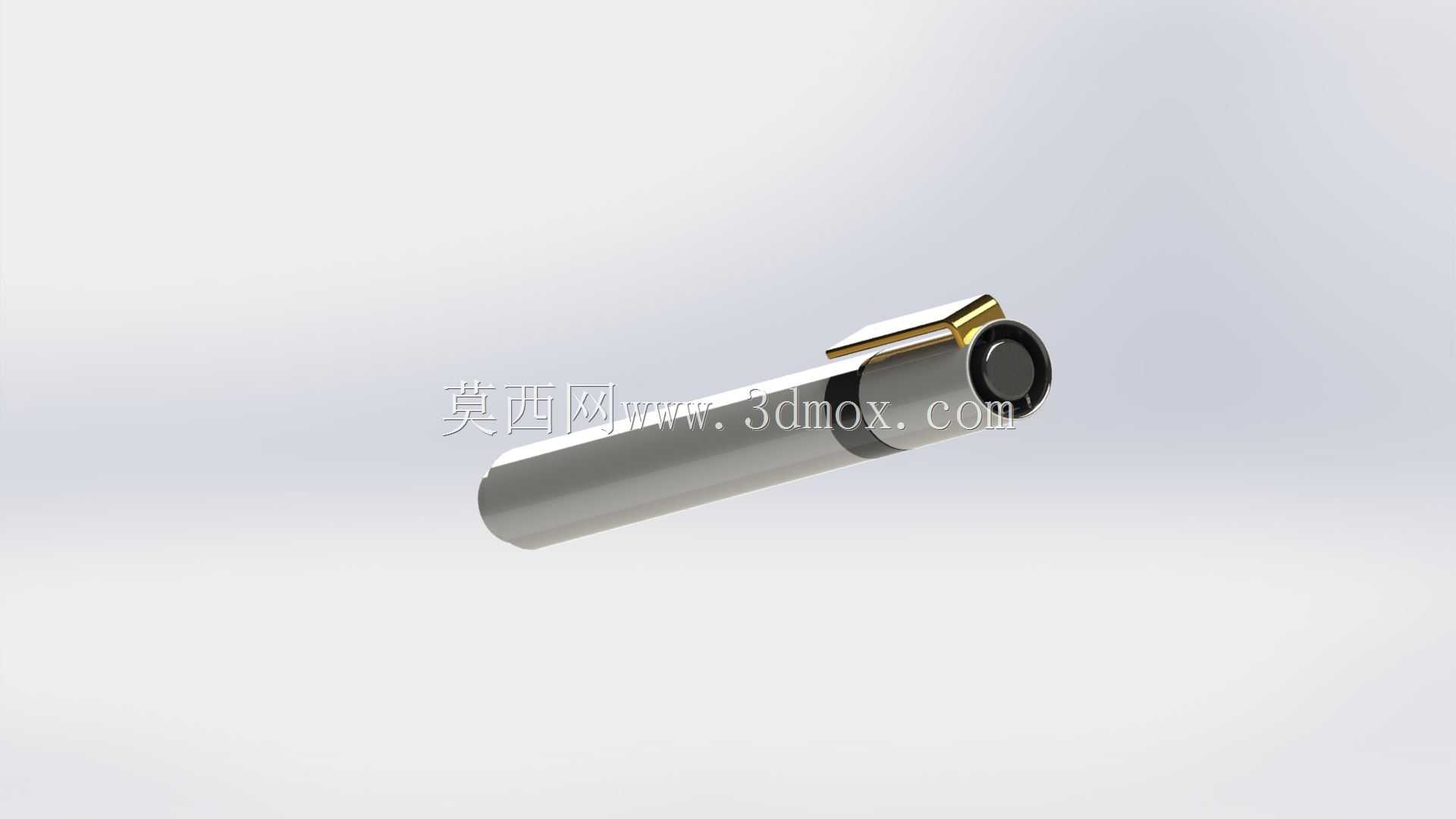

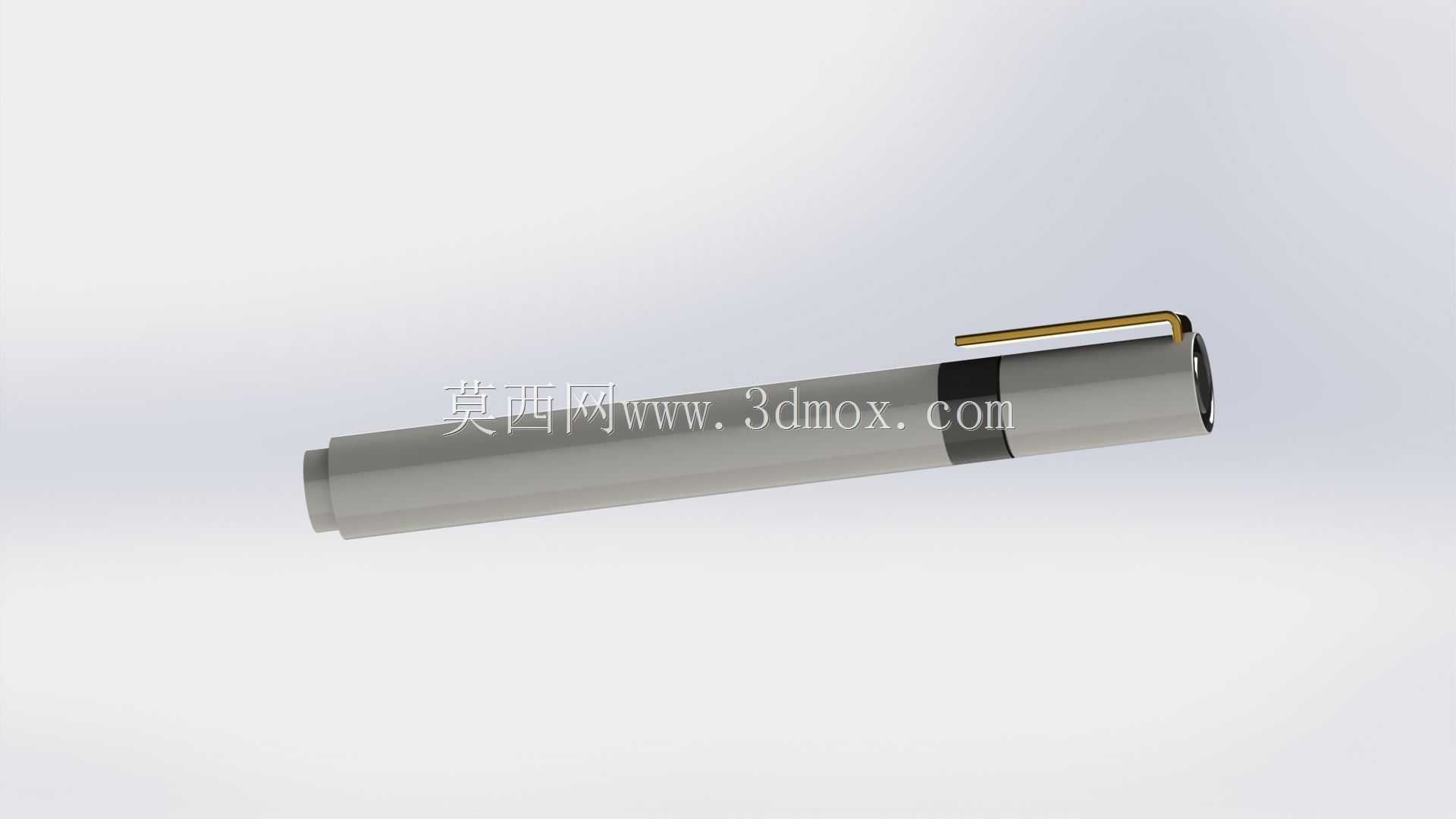

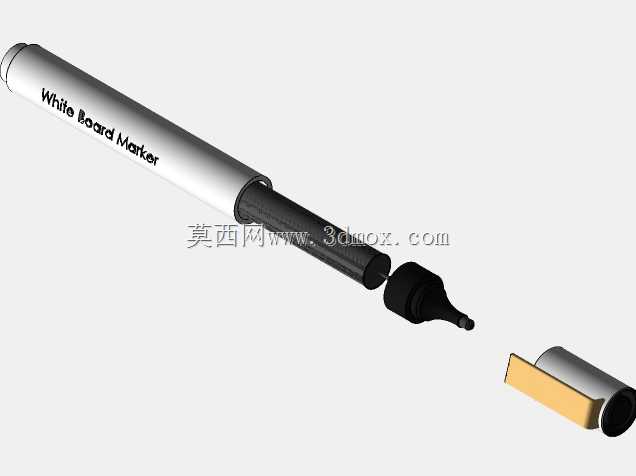

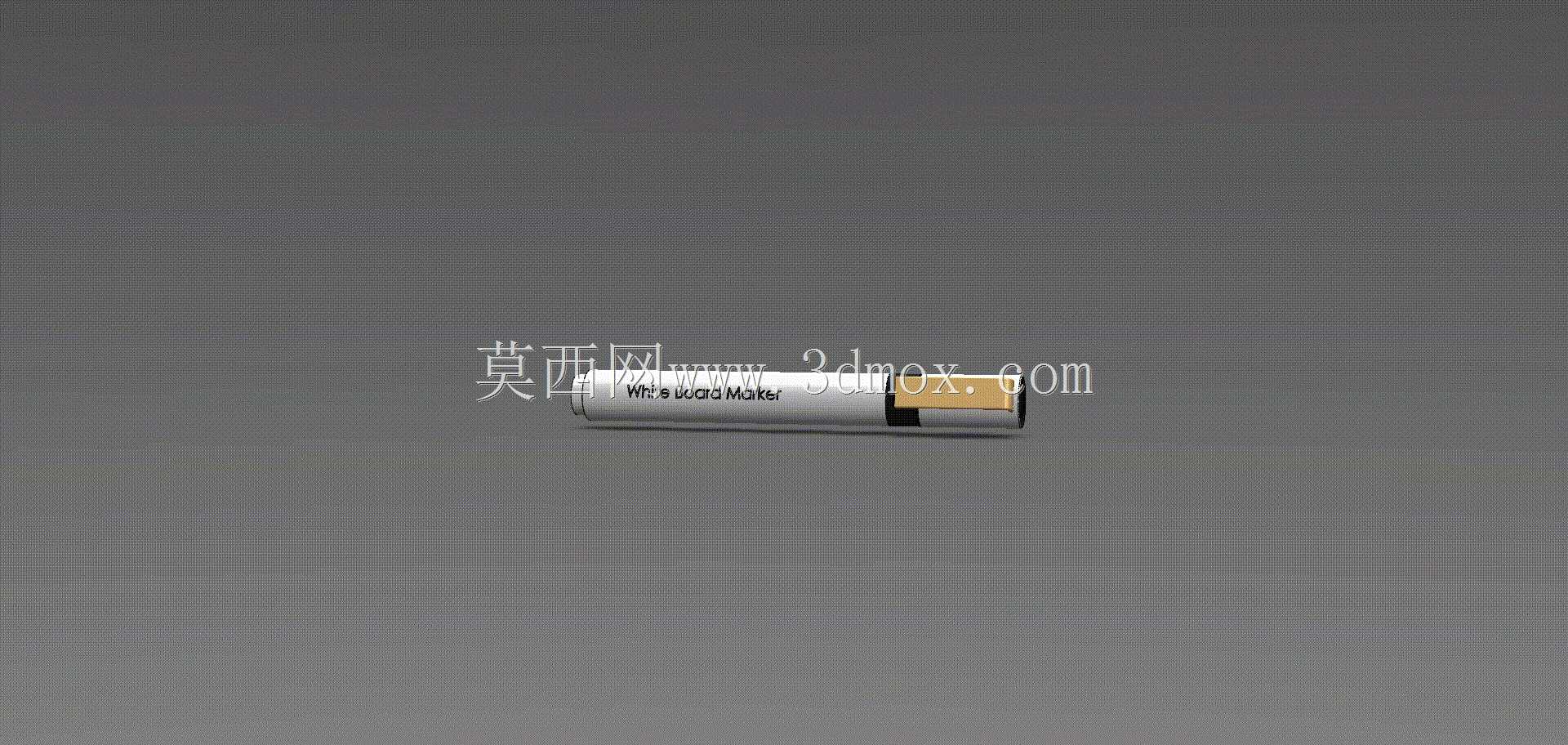

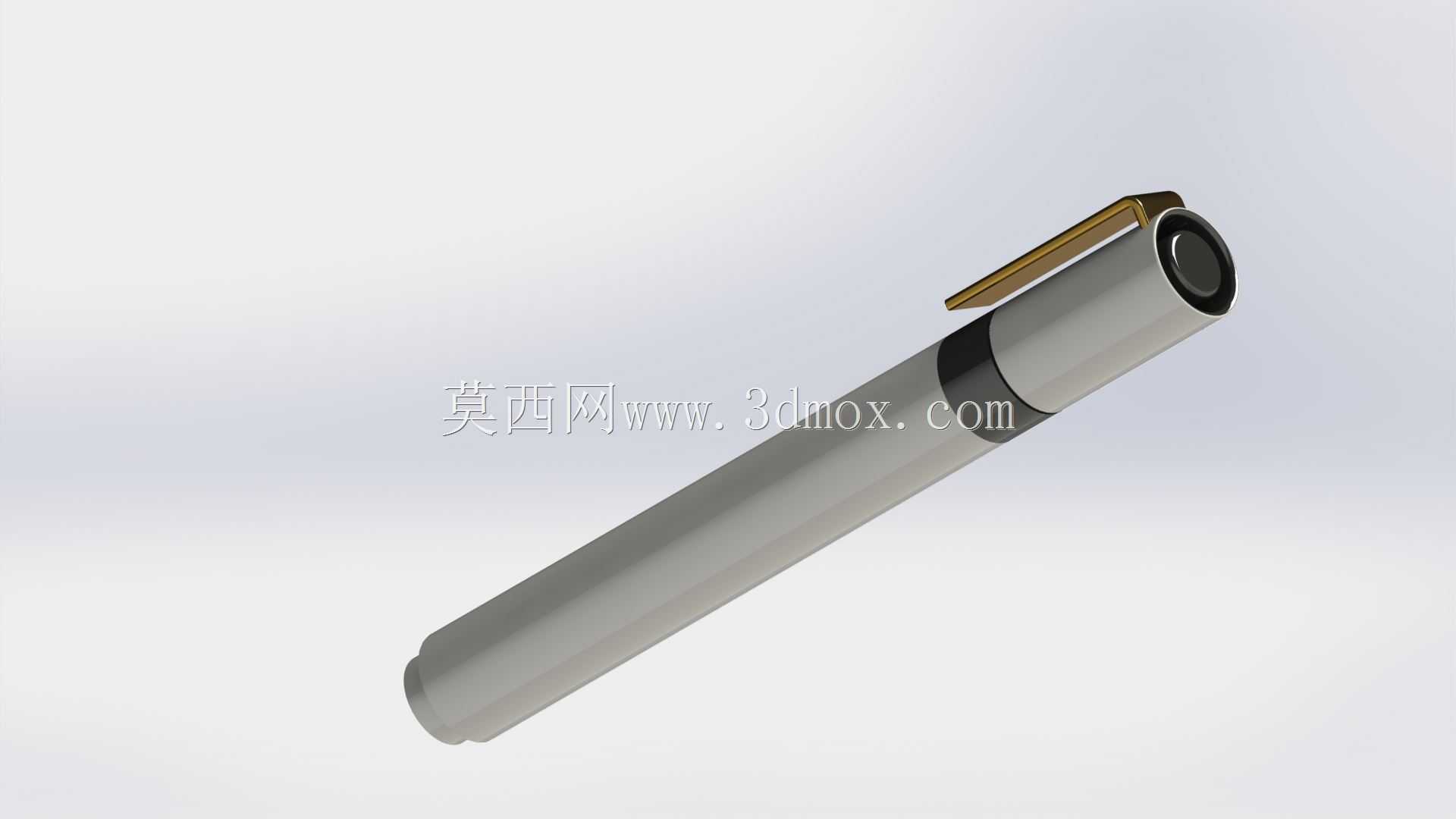

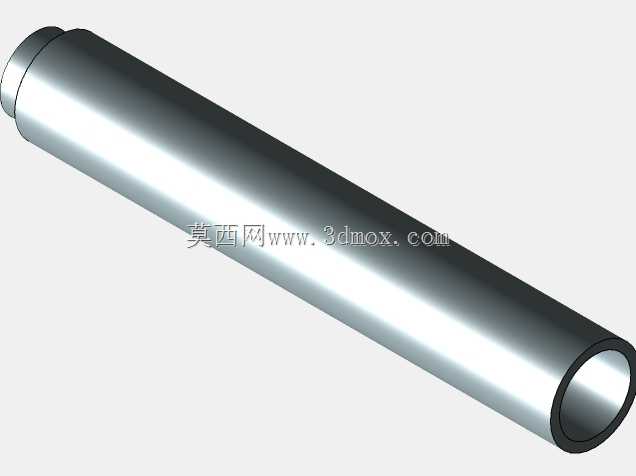

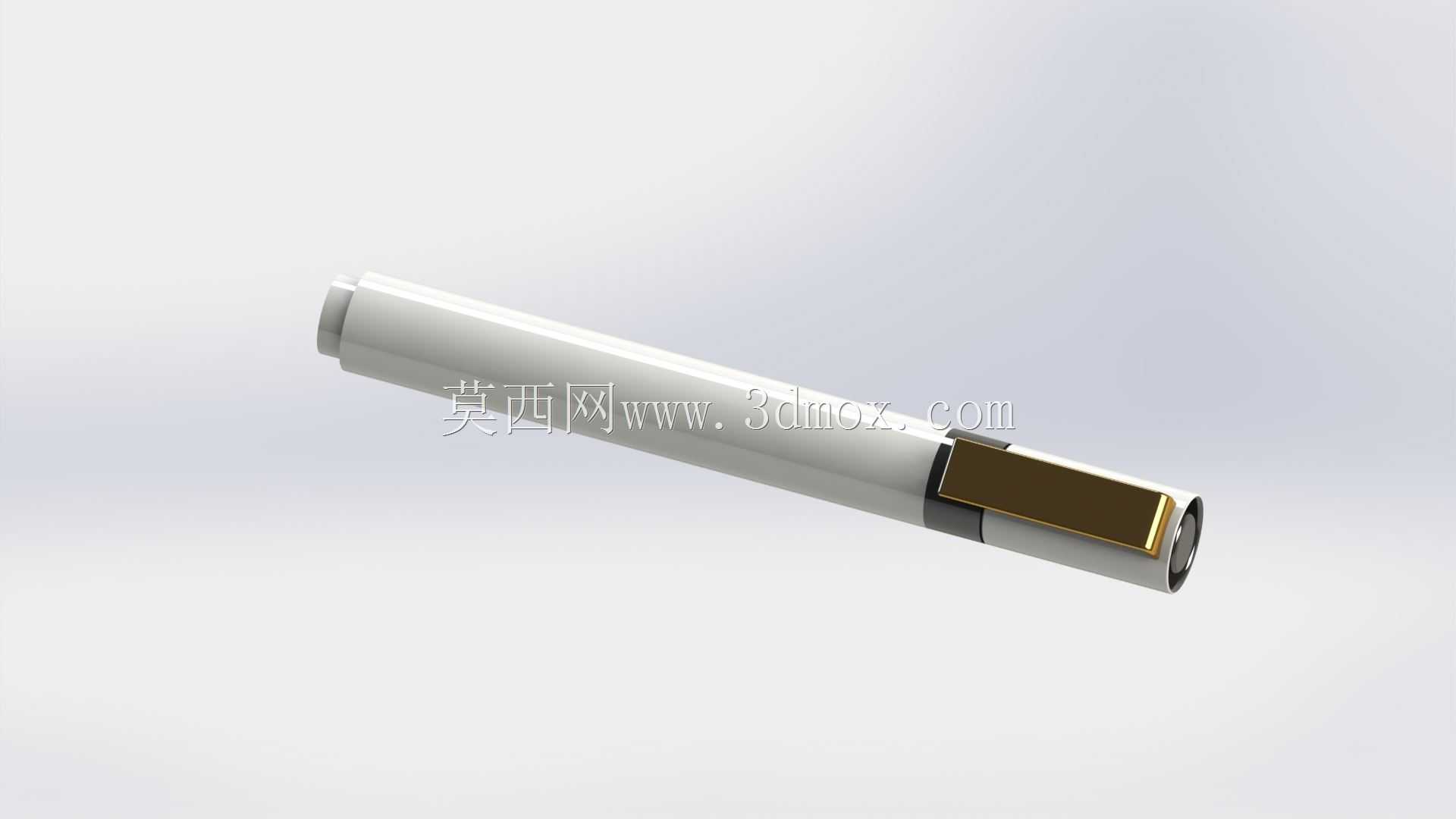

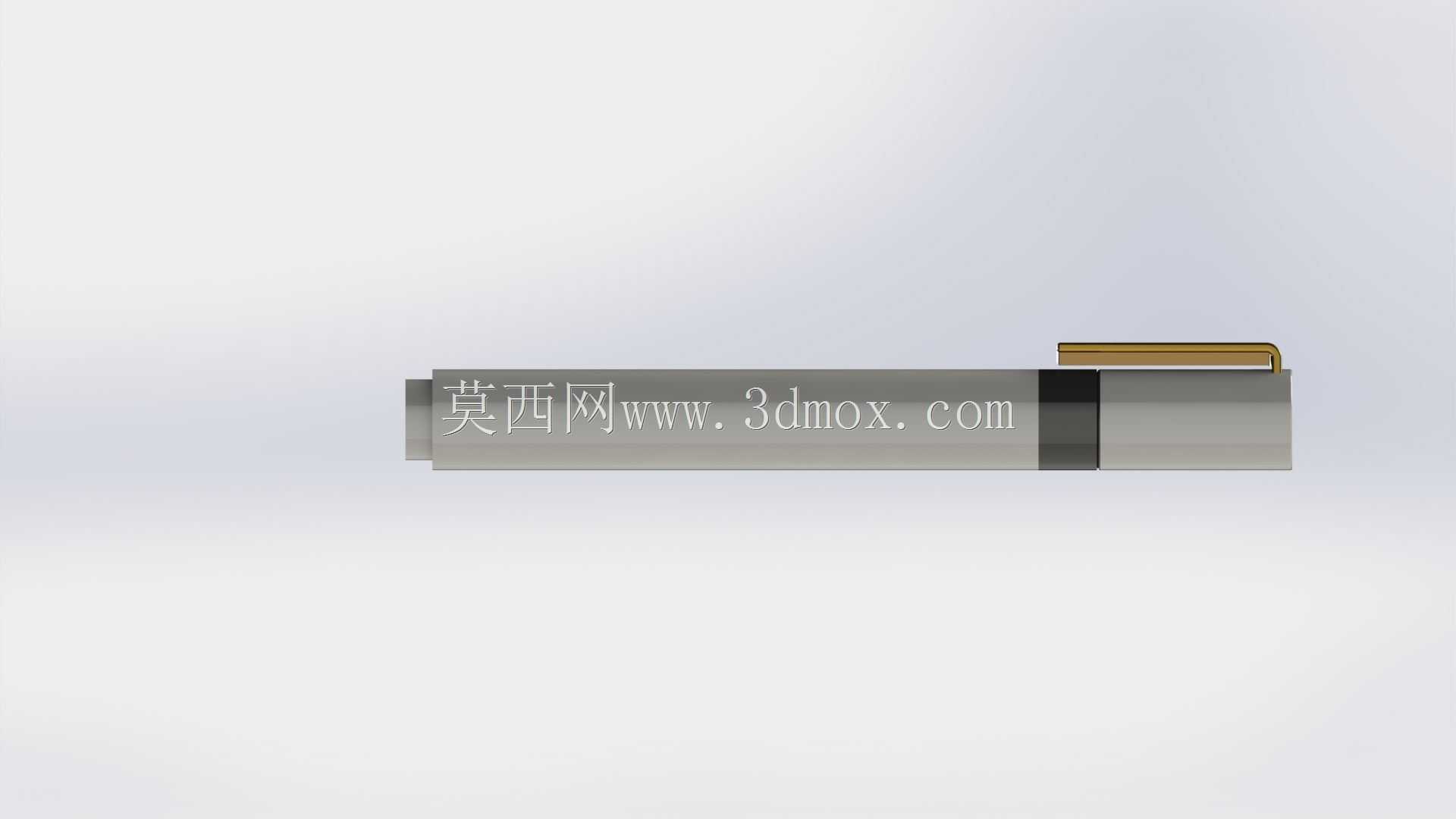

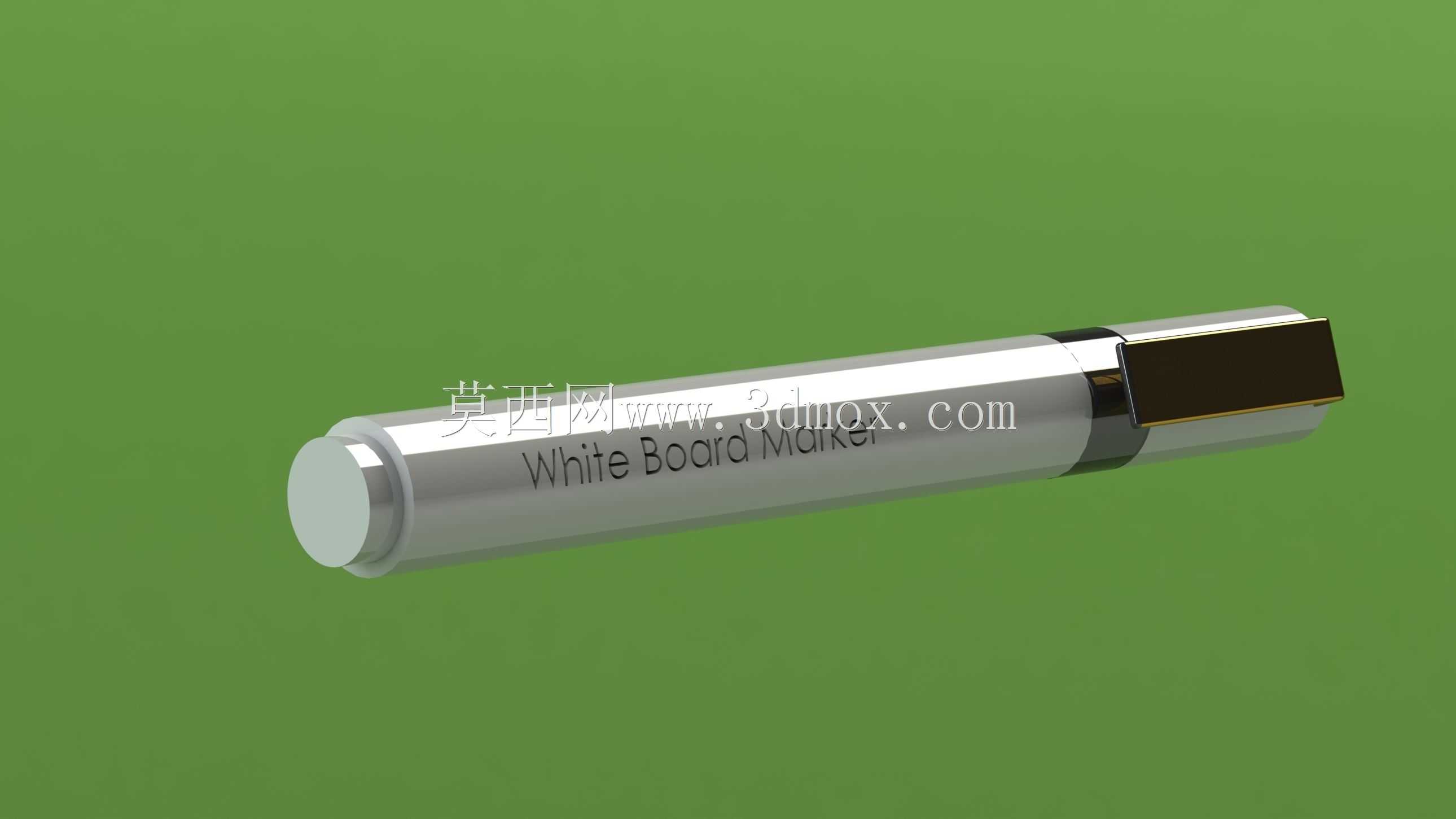

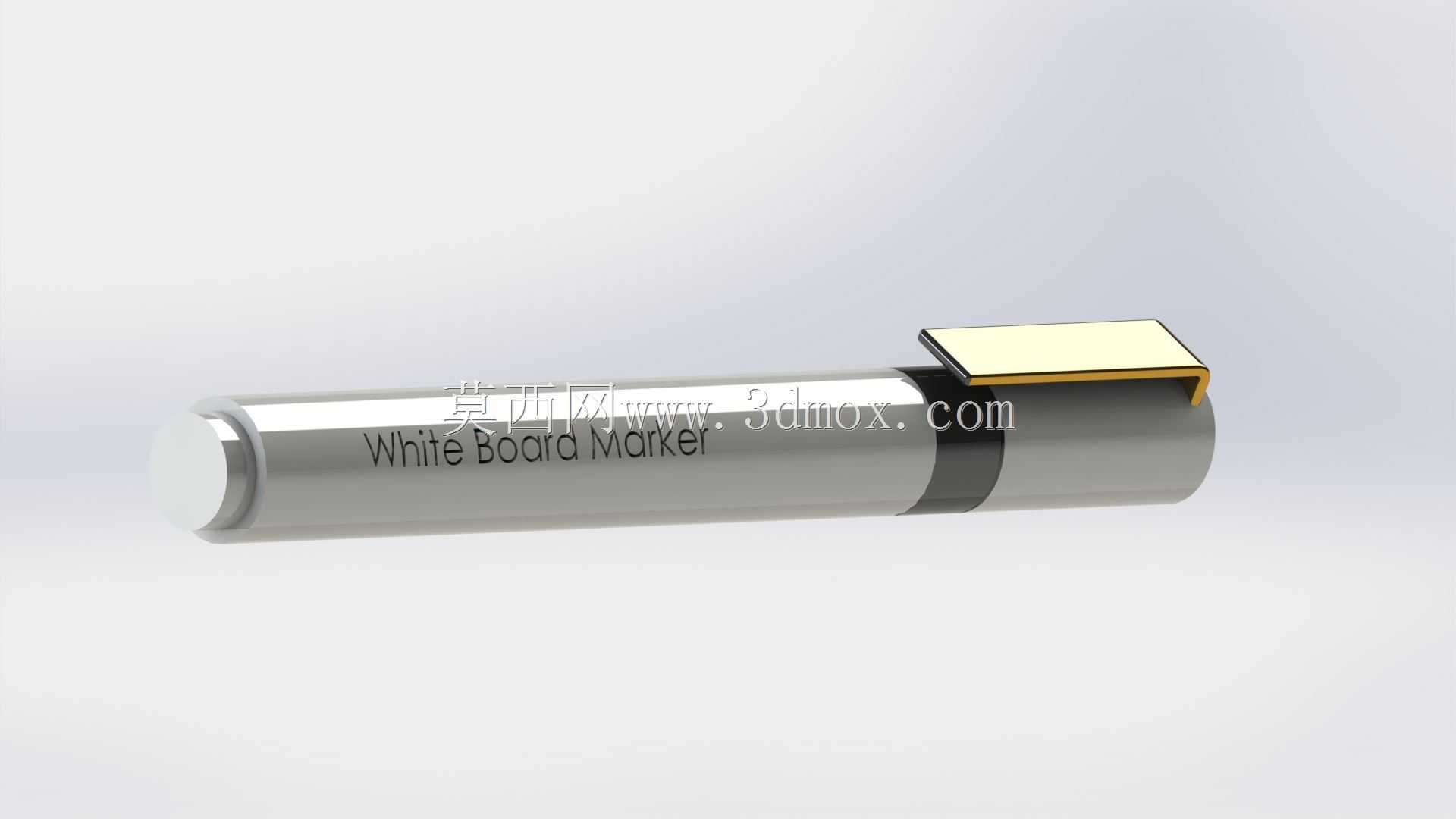

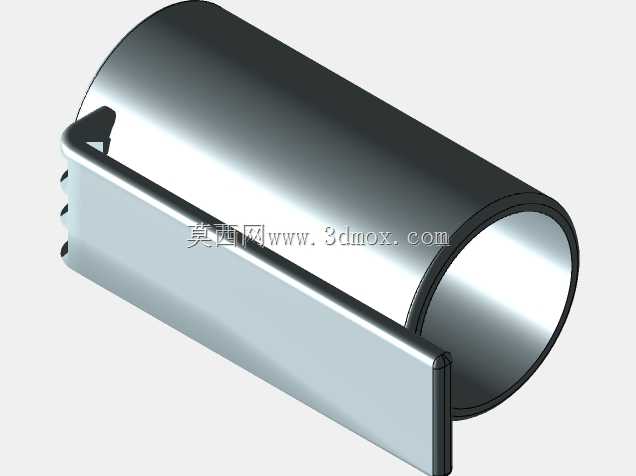

本次设计的白板笔主要面向日常办公白板书写、课堂教学板书、商务会议演示等核心应用场景，作为可擦写书写工具，它能够在光滑搪瓷白板、烤漆白板、玻璃白板等各类常见白板表面留下清晰易擦的书写痕迹，不会像普通记号笔一样在板面残留难以清理的顽固污渍，适配日常办公、教育培训、会展演示等多场景的书写标记需求。从功能特性来看，这款白板笔采用直液式储墨结构设计，笔身内部设置独立的密封储墨腔，能够存储足量的专用白板笔墨水，配合前端的纤维笔头，能够实现均匀流畅的出墨效果，书写过程中不会出现断墨、积墨滴漏的问题，笔头经过耐磨处理，长期书写也不会出现起毛、变形的情况，能够保持稳定的书写线条宽度；笔尾设置了密封端盖，配合笔帽的密封胶圈，能够在笔具闲置时形成完全封闭的储墨空间，大幅降低墨水挥发速度，延长笔具的整体使用寿命；笔身与笔帽采用卡扣式配合结构，拔插顺畅的同时能够保证笔帽扣合后不会意外脱落，避免笔头干涸、墨水沾染随身物品的问题。在设计思路上，整体采用圆柱型笔身造型，笔身直径控制在15mm，整体长度控制在145mm，符合绝大多数使用者的握持习惯，长时间握持书写也不会产生明显的硌手疲劳感；笔身表面采用哑光磨砂质感处理，既能够提升握持时的摩擦力，避免手汗较多时出现笔身打滑的问题，也能够避免光面塑料容易残留指纹、划痕的问题，保持笔具外观的整洁度；笔夹采用一体化内嵌式设计，既能够方便使用者将笔夹在笔记本、工作服口袋处随身携带，也不会因为突出的笔夹结构影响握持手感，笔身的重量经过配重优化，整体重心落在握持区域靠前位置，书写时能够更好地控制书写力度，提升书写的流畅度。在安装边界与尺寸适配方面，这款白板笔的所有零部件都采用同轴装配结构，笔身主体、储墨腔、笔头组件、尾盖、笔帽的同轴度公差控制在0.1mm以内，装配后不会出现部件偏心、晃动的问题；笔头伸出笔身的长度控制在8mm，既能够保证书写时笔头有足够的弹性形变空间，适配不同角度的书写姿势，也不会因为笔头伸出过长导致书写时出现笔头弯折的问题；笔帽内部的密封胶圈尺寸与笔头安装座的外径完全匹配，扣合后能够完全包裹笔头区域，保证密封效果，整体尺寸适配市面上常规的白板笔收纳盒、笔筒、笔袋等收纳载体，不需要额外定制专属的收纳配件，能够直接适配现有的办公文具收纳体系。
