翼型轮廓复制专用齿状梳理工具

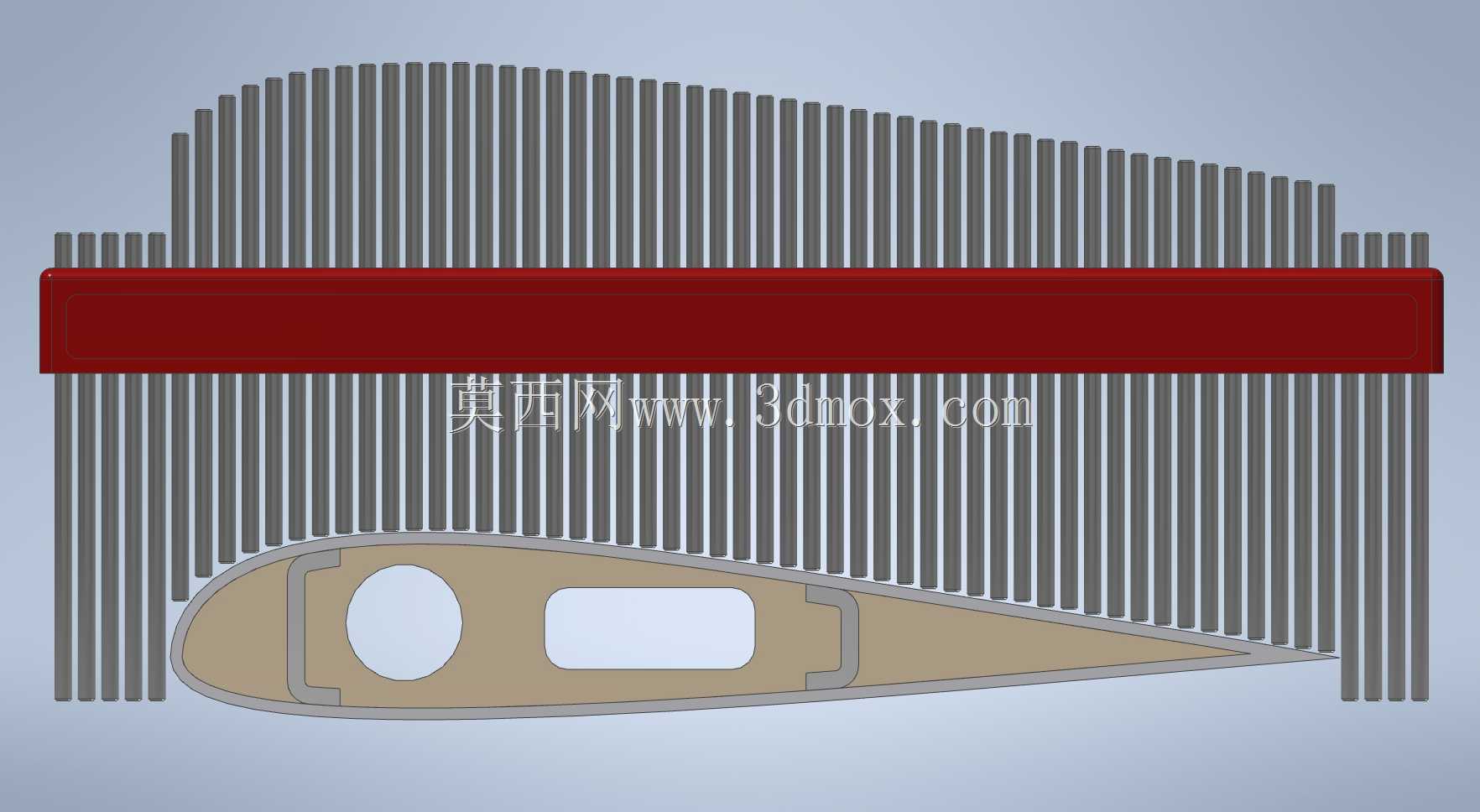

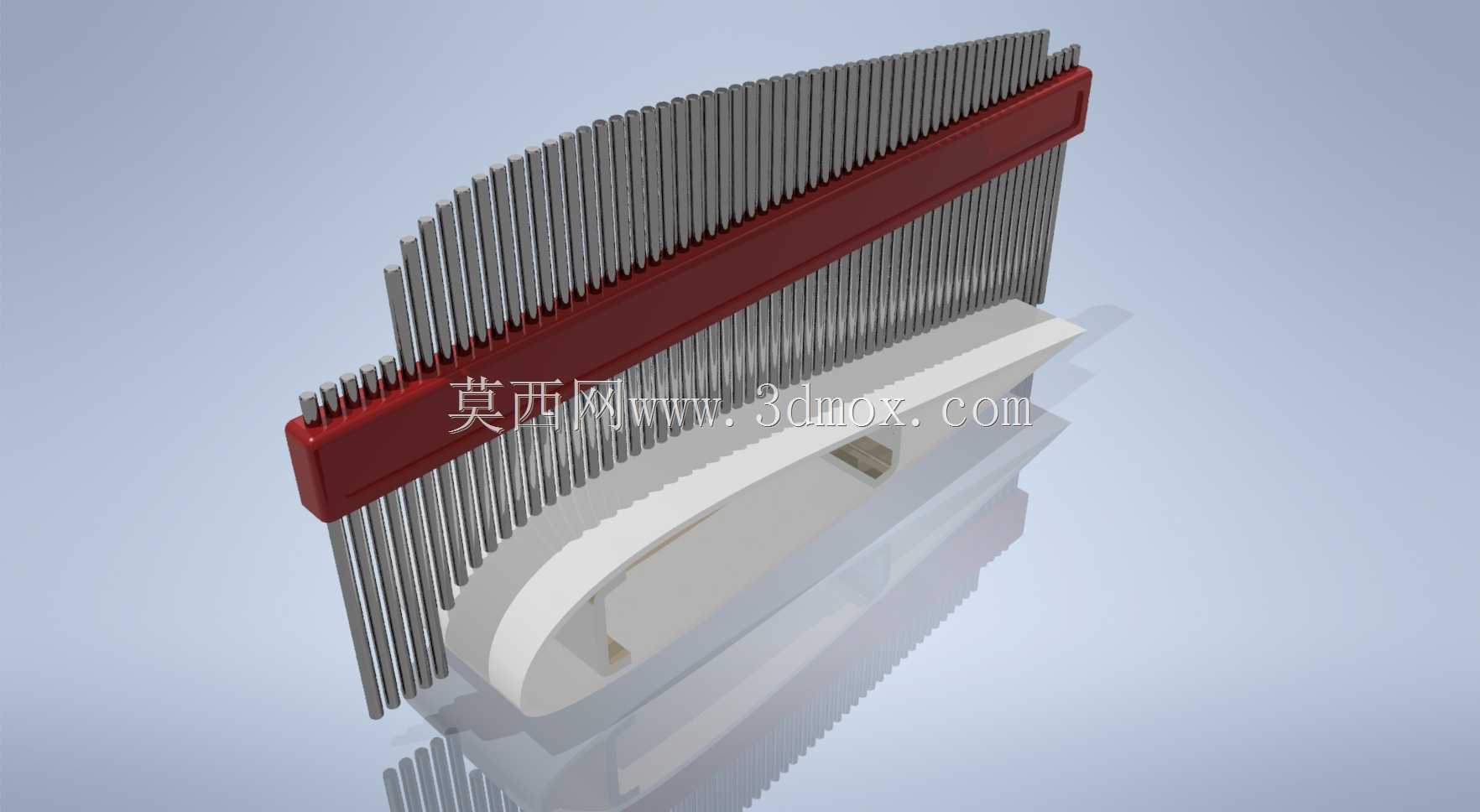

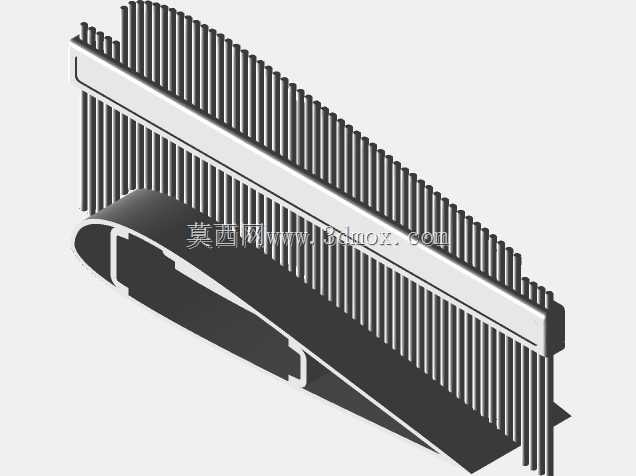

这款齿状梳理工具主要应用在航空模型制作、小型风洞试验样件加工、木质航模翼肋修型场景中，核心用途是精准复刻曲面翼型的外轮廓，替代传统手工拓印、卡尺逐点测量的低效作业方式，能在接触曲面的瞬间完成全段轮廓的形状复刻，大幅降低异形曲面的测绘难度。工具的核心功能特性集中在齿针结构与握持基座两部分：密集排列的金属齿针采用等径圆柱设计，单根齿针可沿轴向独立滑动，齿针与基座的配合间隙控制在极小范围，既保证齿针滑动顺畅无卡滞，又能避免齿针晃动带来的轮廓误差，当工具垂直按压在翼型表面时，接触翼面的齿针会根据曲面起伏回缩到对应位置，未接触的齿针保持原有伸出长度，最终所有齿针的端面组合起来就形成和被测翼型完全一致的轮廓形状。基座部分采用符合人体工学的弧形握持设计，表面做了防滑处理，操作时单手握持即可完成按压、取型、转印的全流程，齿针组的中部设置了红色锁紧滑条，当齿针对齐轮廓后，推动滑条即可锁死所有齿针的位置，避免移动过程中齿针移位导致轮廓失真，锁紧后的齿针组可以直接抵靠在木料、泡沫、轻金属板材上，顺着齿针端面描画就能得到精准的翼型轮廓线。设计过程中重点平衡了齿针密度与结构强度的关系，齿针间距设置为1.5毫米，既保证轮廓复刻的细腻度，不会因为齿距过大丢失曲面的微小弧度变化，又避免齿针过细导致受力弯折，齿针的有效伸缩行程为35毫米，可以覆盖绝大多数常规航模翼型、小型曲面零件的轮廓取型需求。工具整体的外形尺寸适配单手操作，总长度控制在180毫米以内，握持部分的宽度为45毫米，齿针组的有效取型宽度为150毫米，安装使用时不需要额外的固定基座，也不需要连接电源或气源，完全依靠机械结构实现取型功能，不受作业场地的电源、空间限制，不管是工作室的工作台面，还是外场的航模调试现场都可以直接使用。齿针的端部做了圆角钝化处理，不会划伤被测工件的表面，也避免操作时扎伤手部，基座内部设置了齿针复位结构，使用完成后松开锁紧滑条，所有齿针可以自动复位到初始伸出位置，方便下次取型使用。
