带法兰底座圆顶壳体机械构件

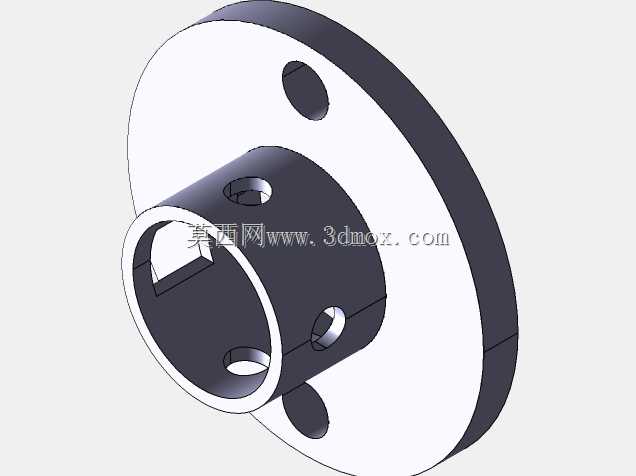

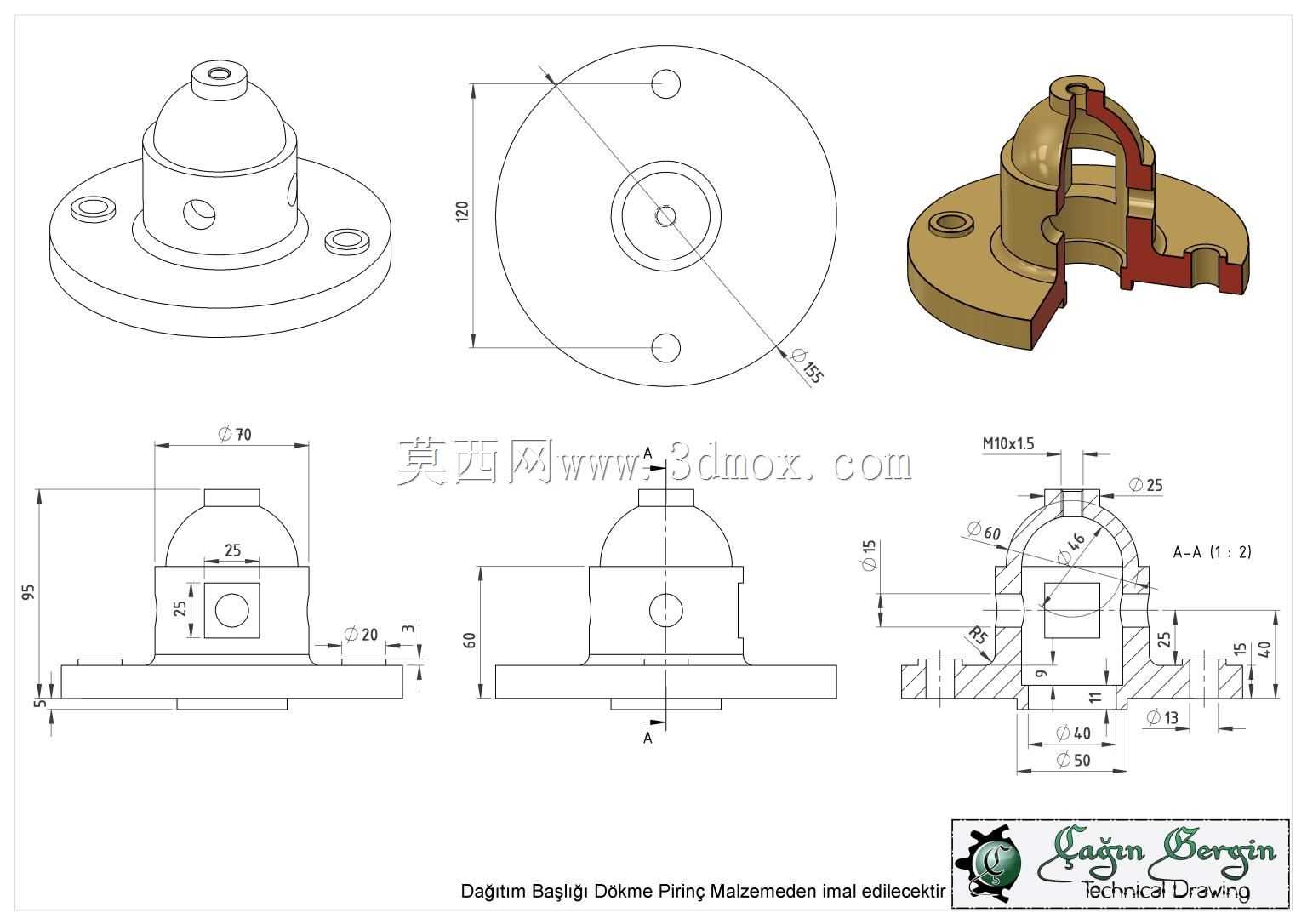

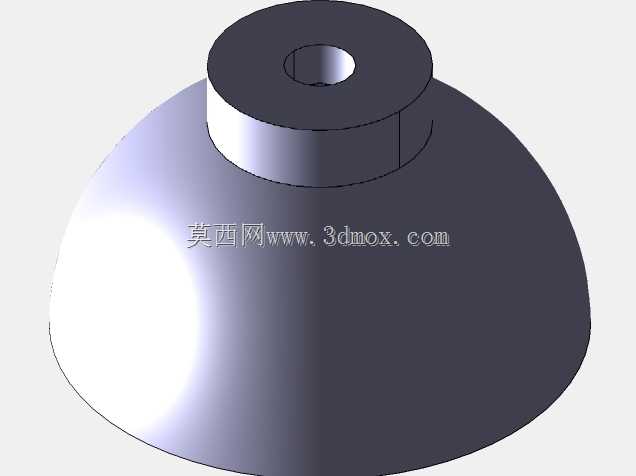

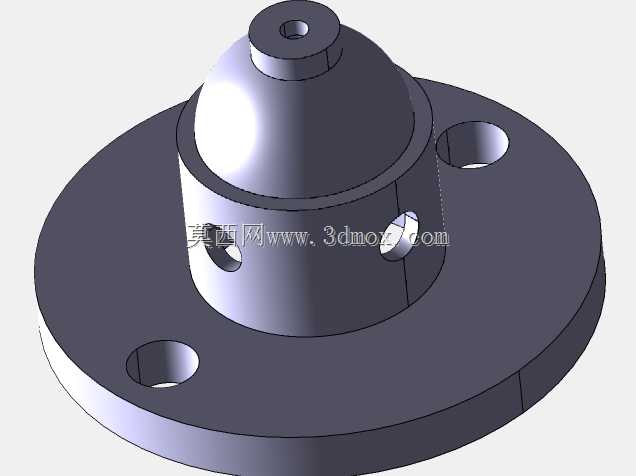

该带法兰底座的圆顶壳体构件，属于流体管路系统与小型承压设备领域常用的通用机械零部件，多应用在低压气动回路、小型润滑系统、实验台流体转接单元中，作为管路末端的承压腔体、介质导流缓冲结构或是传感元件的安装基座使用，能够在0.6MPa以下的低压工况下稳定容纳介质、承接外部元件安装，同时通过底部法兰结构实现与安装基面的稳固连接，避免工作过程中出现腔体移位、密封失效的问题。从功能特性来看，该构件整体为带安装法兰的一体式腔体结构，底部圆形法兰盘上均匀布置三个安装通孔，可通过标准螺栓实现与基座面板的锁紧固定，法兰与上部腔体为一体化成型结构，不存在拼接焊缝带来的泄漏风险；腔体上部为圆弧过渡的圆顶结构，能够有效分散内部介质压力，避免直角结构带来的应力集中问题，腔体侧壁开设的侧向通孔可用于外接管路接头、安装压力检测元件或是作为介质进出通道，顶部的螺纹接口可适配标准管接头，实现与上部管路的快速连接，腔体内部的阶梯型空腔可根据使用需求加装密封垫、导流块或是小型阀芯组件，适配不同的功能场景。在设计思路上，该构件优先考虑了安装便捷性与承压稳定性的平衡，底部法兰直径设定为120mm，三个安装孔沿直径88mm的分度圆均匀分布，能够适配多数通用安装面板的孔位标准，无需额外定制转接板即可完成安装；腔体总高度为95mm，其中法兰厚度为10mm，上部腔体主体高度为60mm，圆顶部分高度为25mm，整体外形紧凑，不会占用过多安装空间；法兰与腔体的衔接位置采用R5的圆角过渡，既能够消除加工过程中的应力集中点，也能避免安装时锐角划伤操作人员；侧壁开孔位置距离法兰安装面的高度为25mm，预留了足够的接头安装操作空间，顶部M10×1.5的标准螺纹接口能够直接对接市面常见的气动、润滑管路接头，降低了配件选型成本。从安装边界来看，该构件安装时仅需在安装基面预留直径70mm的腔体避让空间，法兰安装所需的螺栓操作空间仅需向外延伸15mm即可，整体安装占用的平面尺寸不超过150mm×150mm，适配狭小空间内的集成安装需求；腔体内部的阶梯孔分别设置了直径40mm、直径25mm的两个安装定位面，可适配不同尺寸的内嵌元件，侧壁开孔直径为13mm，能够适配4分以下的管路接头，满足常规小流量介质的通流需求。
