多工位重载链式物料输送设备结构设计

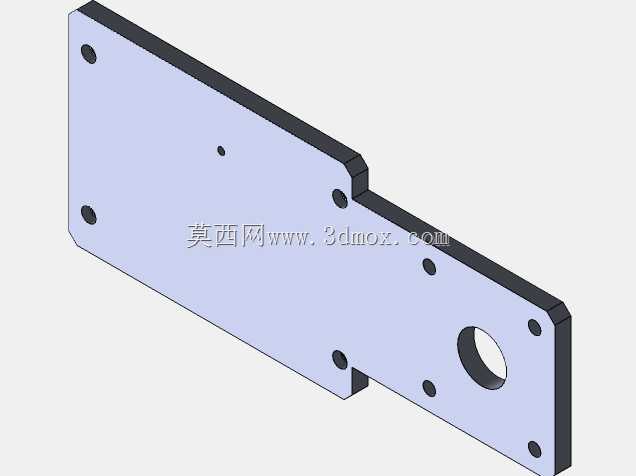

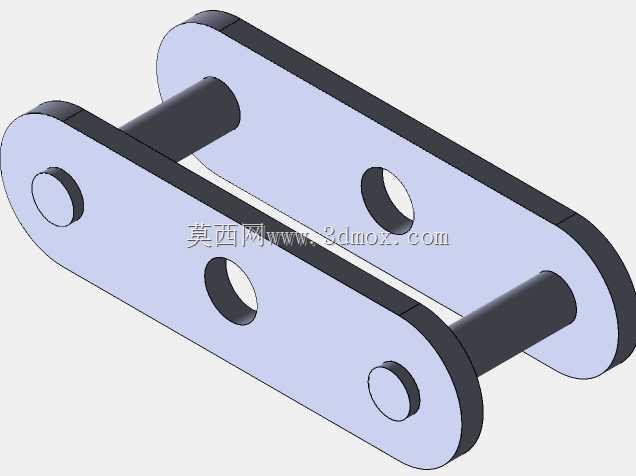

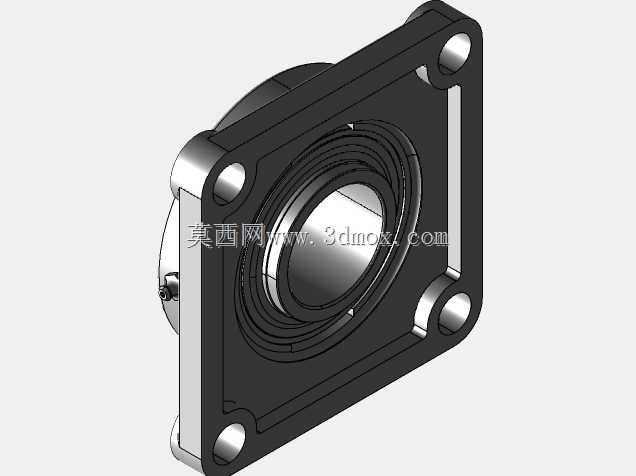

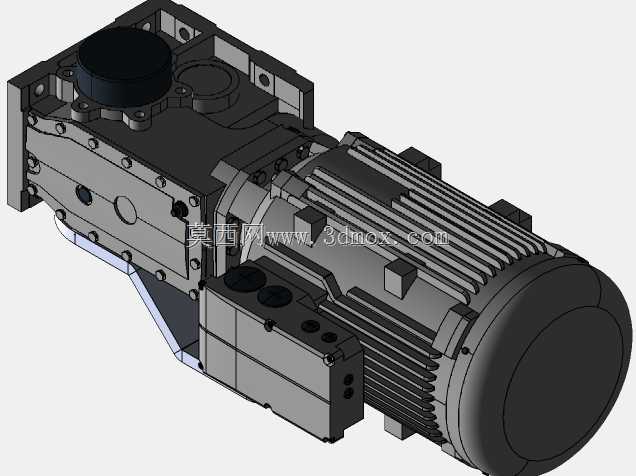

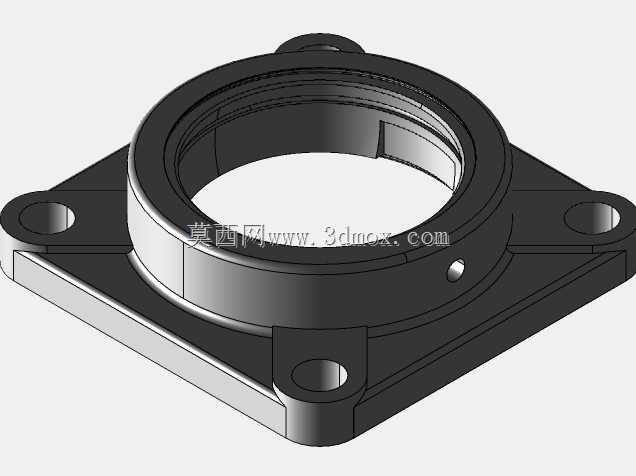

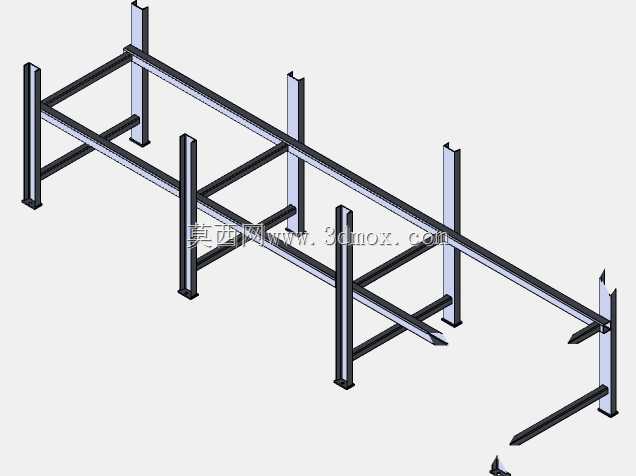

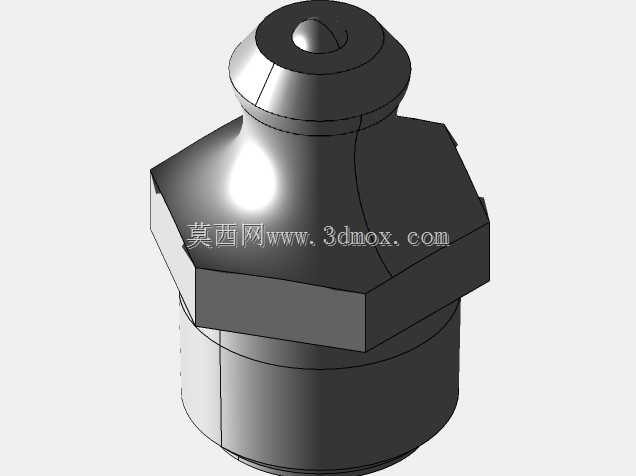

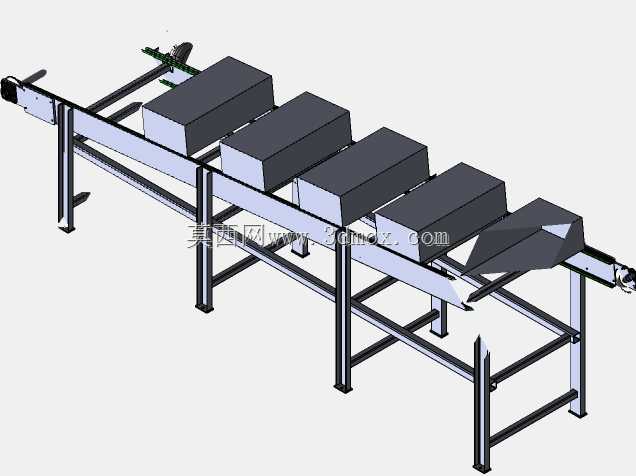

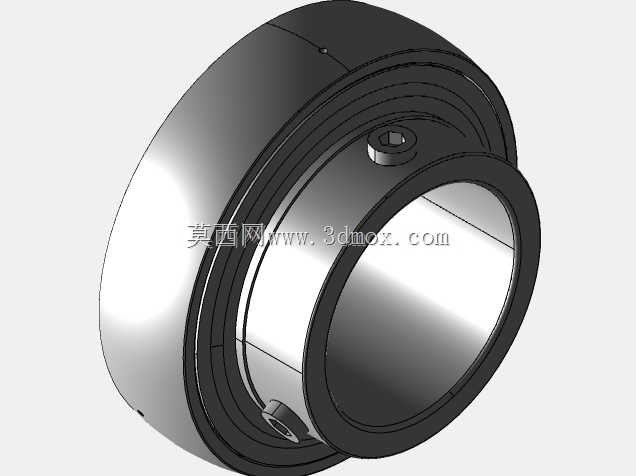

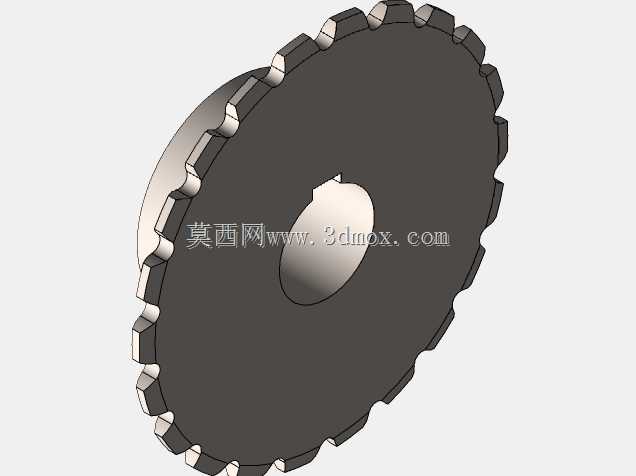

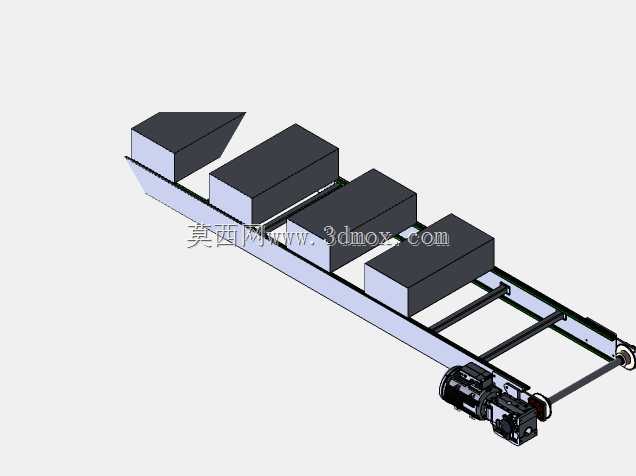

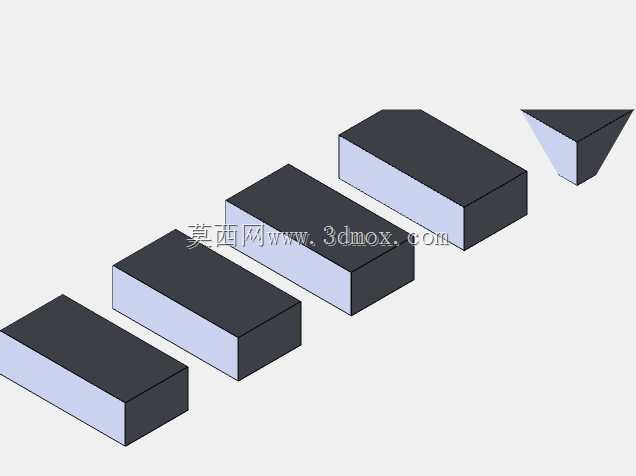

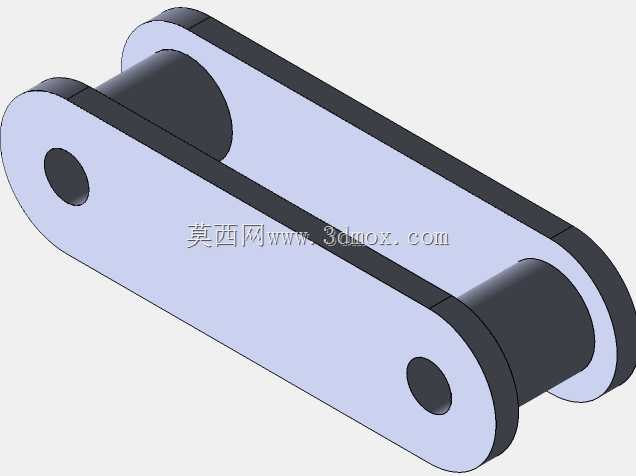

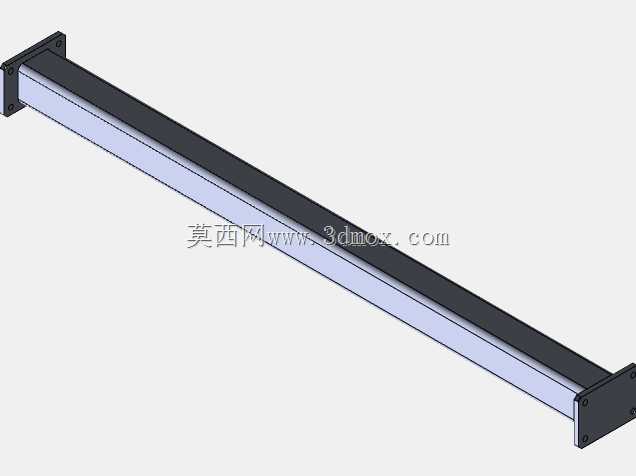

这款链式输送设备主要面向离散制造产线的工序间物料转运场景，可广泛应用于汽配零部件加工、家电总装、五金件冲压后流转、包装前段物料供给等生产环节，承担规整块状工件在不同加工工位、检测工位、包装工位之间的水平定向输送任务，替代传统人工搬运模式，大幅降低产线物流的人力投入，同时规避人工转运过程中工件磕碰、摆放错位、转运节拍不稳定的问题，保障整线生产节拍的一致性。设备采用双侧双排链条作为核心承载牵引构件，区别于普通皮带输送机，链式结构具备更高的承载上限，可适配单重数十公斤的规整箱体类、块状类工件的长距离输送需求，输送过程中链条运行平稳无打滑，工件定位精度可满足常规工序的上料对接要求，不会出现皮带输送常见的跑偏、蠕变问题。设备的机架采用标准型钢焊接拼装结构，支腿设置可调式脚杯结构，可根据现场地面平整度调整整机水平度，适配不同高度的上下游设备对接需求，机架中部设置多组横向加强横梁，避免长距离输送过程中机架出现挠度变形，保障链条运行轨道的直线度。设计过程中充分考虑现场安装边界，整机采用分段式模块化结构，可根据产线实际长度需求拼接不同数量的机架段，无需现场大规模焊接作业，安装调试难度低；输送线的进料端设置导向挡边结构，可引导工件顺利进入输送链条承载面，出料端设置倾斜导料滑板，工件输送至末端后可顺着滑板平稳滑落至接料工位，避免工件直接跌落磕碰损伤。驱动端设置在设备单侧端部，采用链轮张紧结构，可根据链条使用磨损情况调整张紧量，延长链条使用寿命，设备两侧预留传感器安装位，可根据产线自动化需求加装到位检测、计数、堵料检测等元件，适配不同自动化等级的产线改造需求，整机输送面高度符合常规人工操作及设备对接的人机工程要求，操作人员可在输送线两侧完成工件的上下料作业，操作空间充足无干涉。
