带激光检测的带式输送分拣设备结构

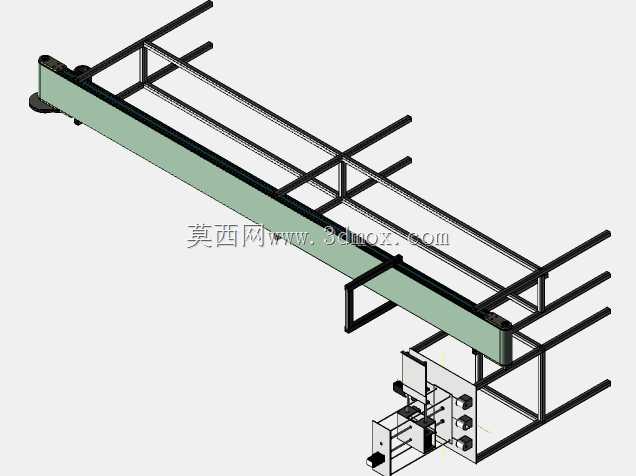

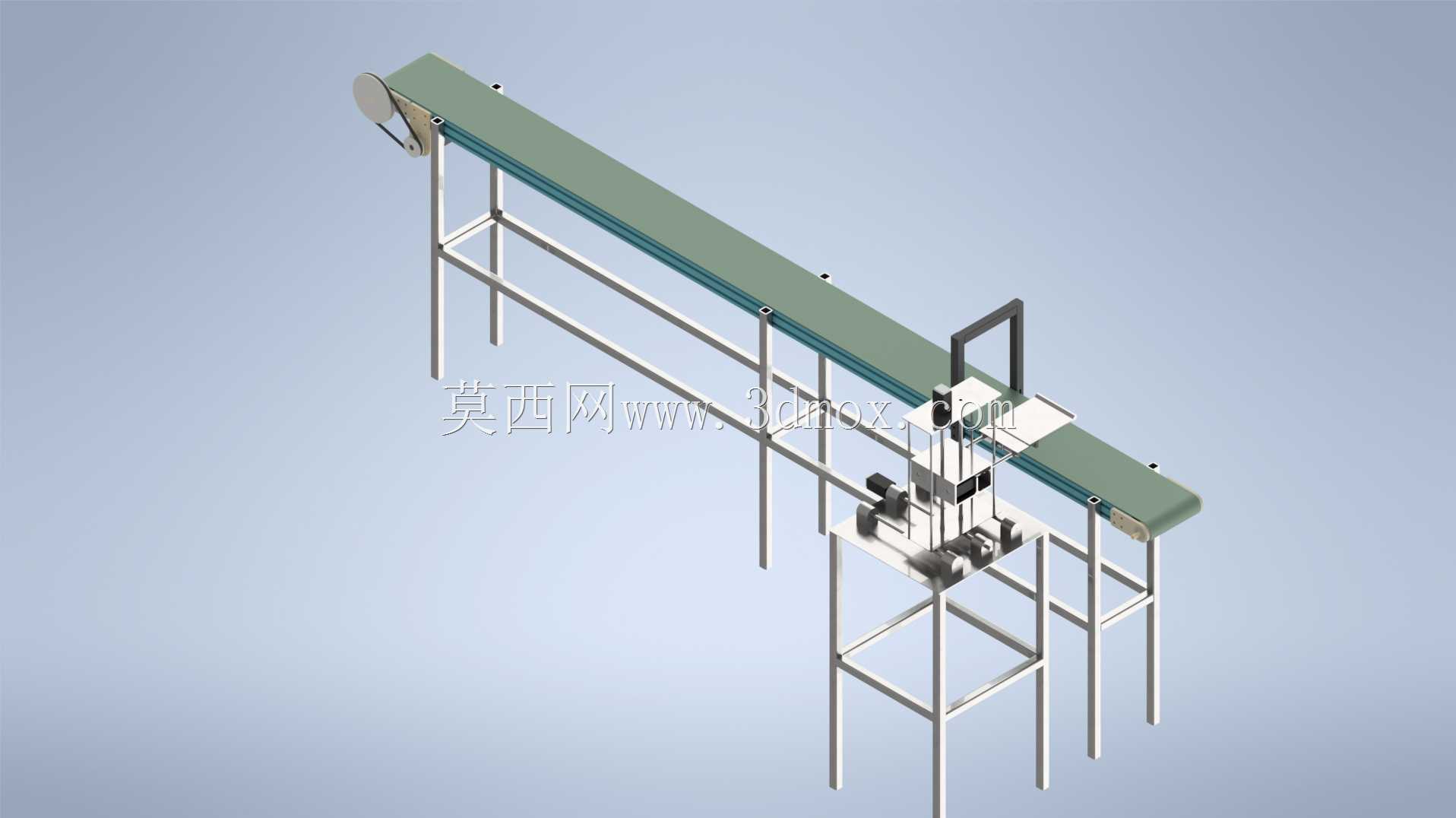

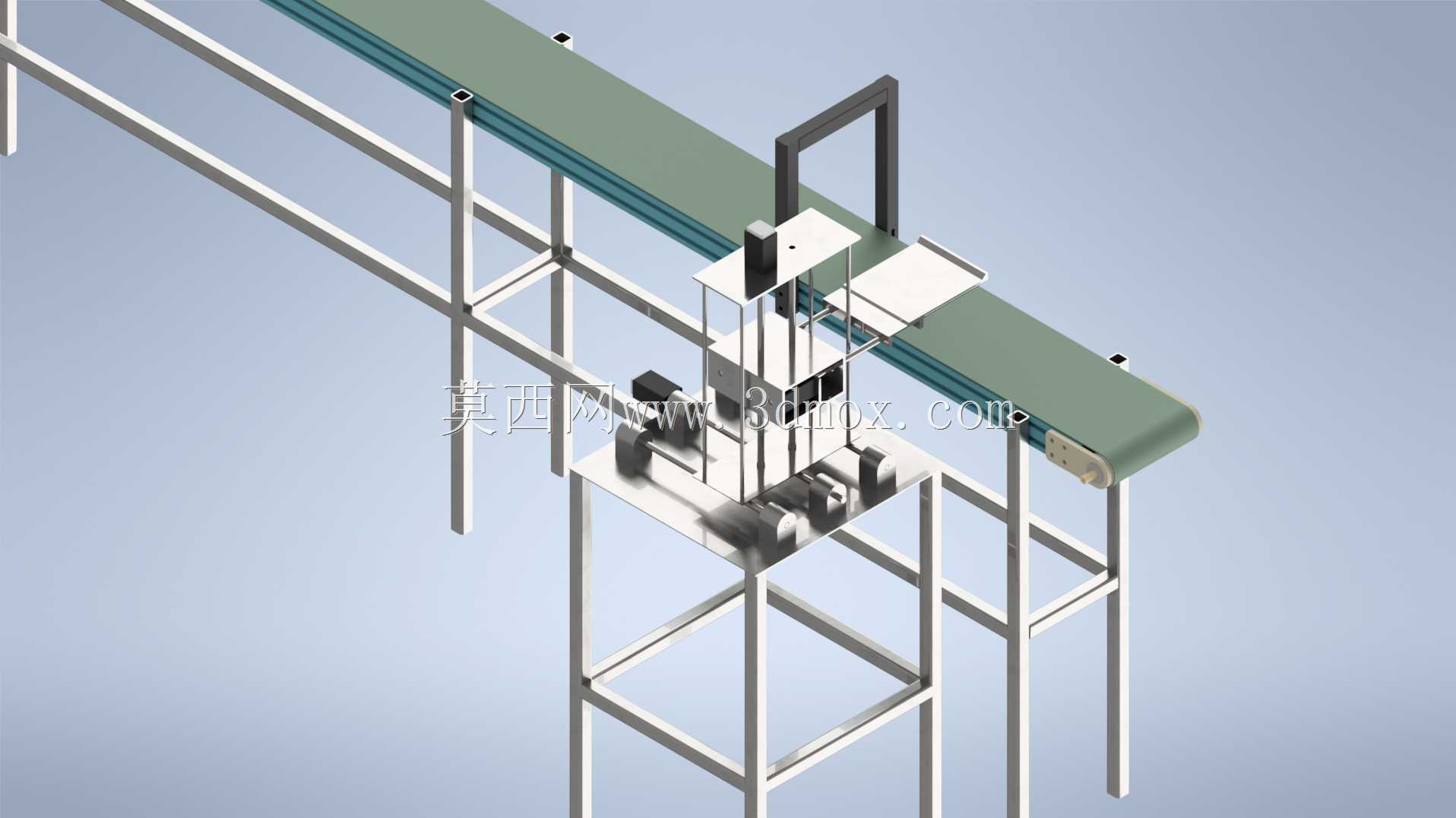

该设备主要应用于轻工制造、电子元器件分拣、小型包装件流转类生产场景，可对接产线末端工位完成物料的定向输送与在线检测分拣作业，适配尺寸规整、重量较轻的盒装、袋装或小型异形工件的流转需求，能够替代人工完成重复性的物料搬运与初筛工作，大幅降低产线分拣工位的人力投入，提升连续生产环节的物料流转效率。设备主体采用长条形带式输送结构作为核心承载输送单元，侧边搭配方管焊接搭建的机架框架作为整体支撑，框架采用标准化型材拼接设计，既保证了整体结构的刚性，也方便后期根据现场布局调整延伸段长度，适配不同车间的工位排布需求。设备末端集成了激光雷达传感检测模组，可在物料输送至检测工位时，对经过的产品外形、位置信息进行快速扫描采集，配合后端的分拣执行结构可完成不合格品剔除、不同品类物料分流的作业需求，无需额外增设独立检测工位，有效压缩了产线的占地空间。从设计思路来看，整体结构采用模块化拆分设计，输送段、机架支撑段、检测安装段、驱动端均为独立可拆分单元，输送段的主架采用轻量化的钣金折弯结构搭配表面防护涂层，既降低了设备整体自重，也能适应车间内多粉尘、少量油污的作业环境，减少日常维护的清洁成本。机架部分的型材连接位置均采用标准紧固件连接，无复杂焊接点位，方便现场快速组装调试，检测模组的安装位置预留了多组调节孔位，可根据待检测产品的高度、尺寸调整传感器的安装高度与扫描角度，适配不同规格产品的检测需求。设备的安装边界预留了充足的检修空间，驱动端设置在输送段的端部位置，方便后期更换传动带、维护驱动组件，输送段的侧边框架预留了外接护板、导向条的安装槽位，可根据输送物料的特性加装导向结构，避免物料在输送过程中出现偏移掉落的问题。整体结构的重心集中在下部机架区域，安装时无需额外做复杂的地基固定，放置在平整的车间地面即可稳定运行，适配多数中小规模生产车间的现场安装条件，可灵活对接不同高度的产线出料端，完成物料的转运输送与在线检测作业。
