直列式在线加热输送设备结构设计

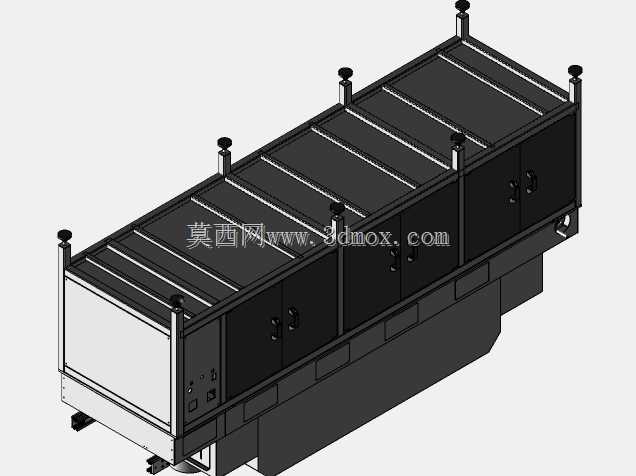

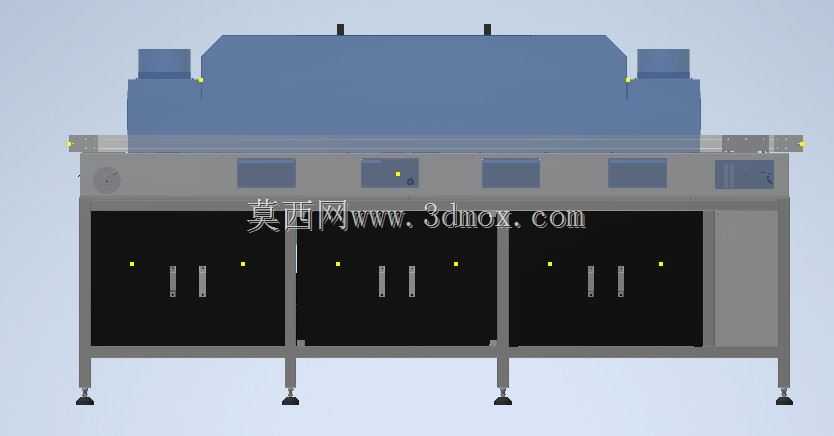

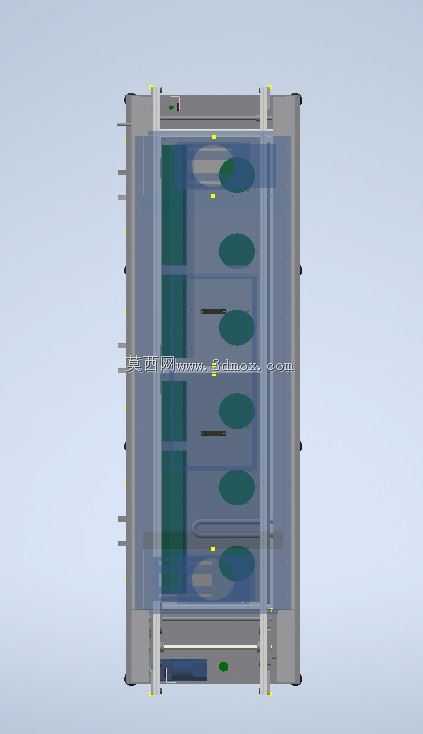

这款直列加热输送设备主要面向需要连续在线加热工序的生产场景，常见于电子元器件封装前预热、食品包装前烘干固化、塑胶件表面处理前升温、五金零部件涂覆前预热等生产环节，能够衔接上下游生产工位，实现工件在输送过程中完成均匀加热，避免工件转运过程中的温度流失，大幅提升连续生产的工序连贯性，减少工件反复上下料带来的磕碰损伤与工时损耗。设备整体采用直列排布的长条形结构设计，主体支撑框架采用加厚方管焊接成型，底部配置可调式支撑脚杯，可根据车间地面平整度调节设备整体水平度，适配不同高度的上下游产线对接需求，安装时仅需预留对应长度的直线工位空间，无需复杂的地基施工，可快速嵌入现有生产流水线完成布局。设备上部为封闭加热腔体结构，腔体两侧设置柔性挡帘结构，既能够减少腔体内热量向外逸散，提升加热能效，也不会阻碍工件正常进出腔体，腔体顶部预留加热模组安装位，可根据实际加热温度需求配置不同功率的加热单元，实现最高百摄氏度区间的稳定温度控制，腔体内壁采用保温隔热材质填充，避免设备外表面温度过高带来的操作安全隐患。下部输送段采用带螺杆调节的变宽传送带结构，可通过调节螺杆快速调整输送导轨的间距，适配不同宽度尺寸的工件输送需求，无需更换输送载具即可完成多规格产品的共线生产，传送带采用耐高温材质制作，可长期在加热环境下保持稳定的传动精度，不会出现高温变形、拉伸松弛的问题。设备下部设置多组独立柜体结构，可用于放置电气控制元件、传动动力组件，柜体采用密封式门板设计，能够阻挡车间粉尘、水汽进入柜体内部，保护电气元件稳定运行，门板上设置状态指示灯，可直观反馈各段加热、输送模块的运行状态，方便操作人员快速排查设备异常。整体设计充分考虑车间实际使用的维护需求，各传动部件、加热模组均采用快拆式安装结构，日常检修更换部件时无需整体拆解设备，可大幅缩短设备停机维护时间，适配长时间连续运行的工业生产节奏。
