航空发动机性能测试台架结构设计

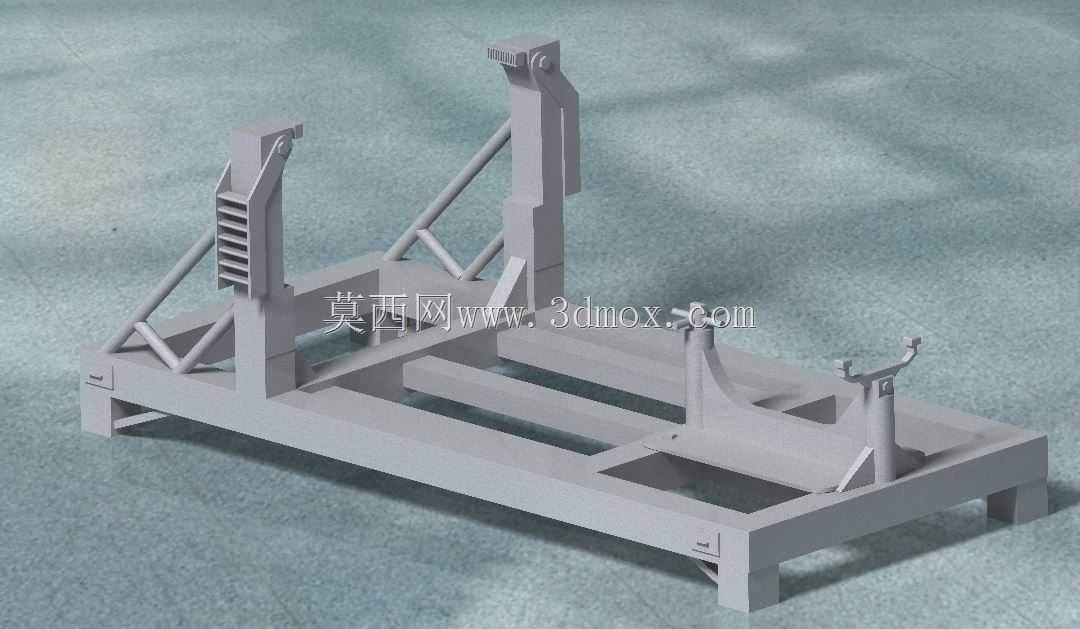

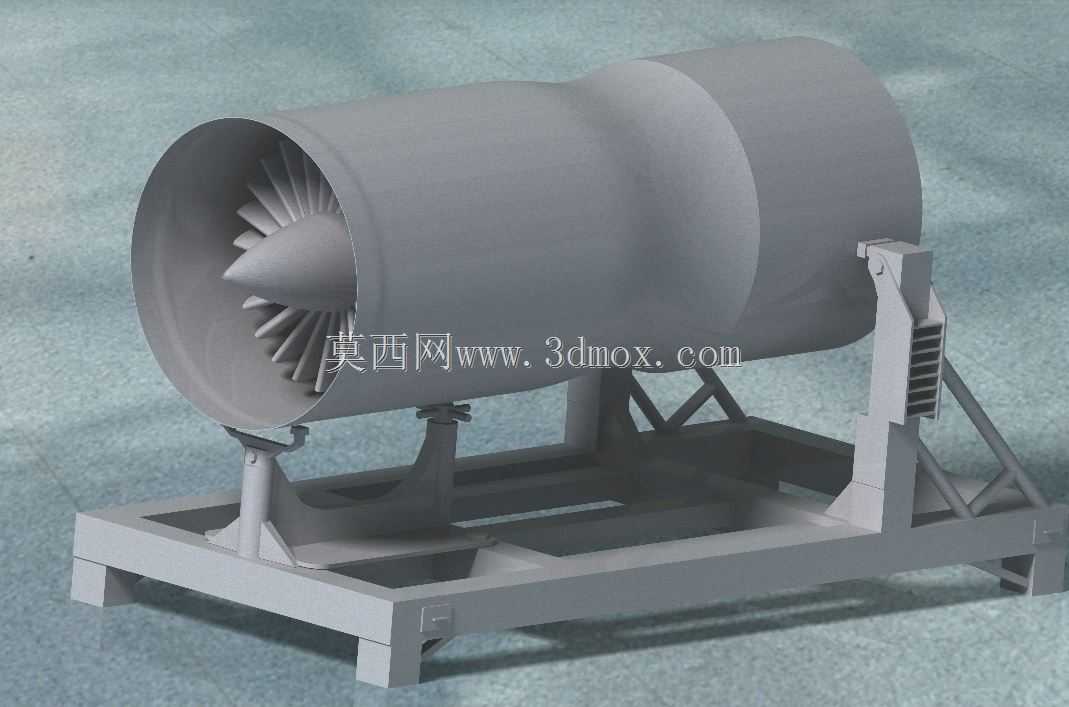

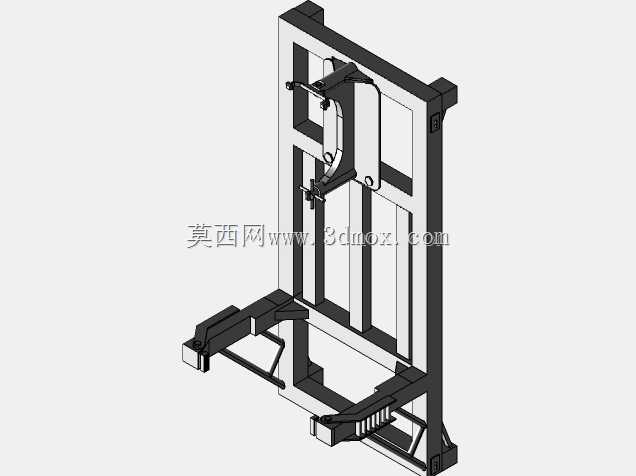

该试验台主要面向航空动力研发、维修校验场景，是小型喷气式发动机完成台架试车、性能标定、工况模拟测试的核心承载工装，可覆盖发动机出厂前推力校验、维修后工况复现、新型燃料适配测试等多类作业场景，为动力系统的性能参数采集、运行稳定性验证提供可靠的硬件支撑基础。从实际用途来看，台架需要同时承担发动机本体的刚性固定、测试管路与线束的排布依托、运行载荷的传导分散功能，在发动机高转速运行产生持续振动、瞬时推力冲击的工况下，仍能保持整体结构形变量控制在允许范围内，避免因结构共振或固定失稳影响测试数据准确性，甚至引发测试安全事故。在功能特性设计上，整体采用框架式立式承载结构，主体支撑框架选用高强度矩形型钢焊接成型，通过横竖肋板的交叉排布形成高刚性的笼式承载主体，底部设置带加强筋的双侧支撑脚，可通过地脚螺栓与测试场地的混凝土地基刚性连接，将发动机运行产生的振动载荷均匀传导至地面，降低台架自身的振动幅值。上部的发动机安装位设置了可调式固定夹具，可适配一定尺寸范围内的小型喷气发动机安装，夹具与主框架之间预留了传感器安装空间，方便布设推力传感器、温度传感器、振动传感器等测试元件，台架侧面预留的走线支架可规整排布燃油管路、控制线缆、信号采集线束，避免测试过程中线束管路与运动部件、高温部件接触引发故障。设计思路上优先保障结构刚性与安装适配性，整体结构采用对称式布局，让发动机的推力轴线与台架主承载梁的受力中心线重合，减少偏载带来的结构扭转应力；框架的镂空结构既降低了台架自身重量，也方便测试人员从多个方位观察发动机运行状态，开展调试作业。安装边界方面，台架整体采用立式窄幅设计，横向占用空间较小，底部支撑脚的安装孔位按照通用试车场地的地基标准预留，无需对现有测试场地做大规模改造即可完成部署，上部安装位的调节行程可覆盖主流小型涡喷发动机的安装尺寸，夹具的快拆结构设计可缩短发动机换装时间，提升多批次测试的作业效率。
