带内部承力结构的后掠机翼三维设计

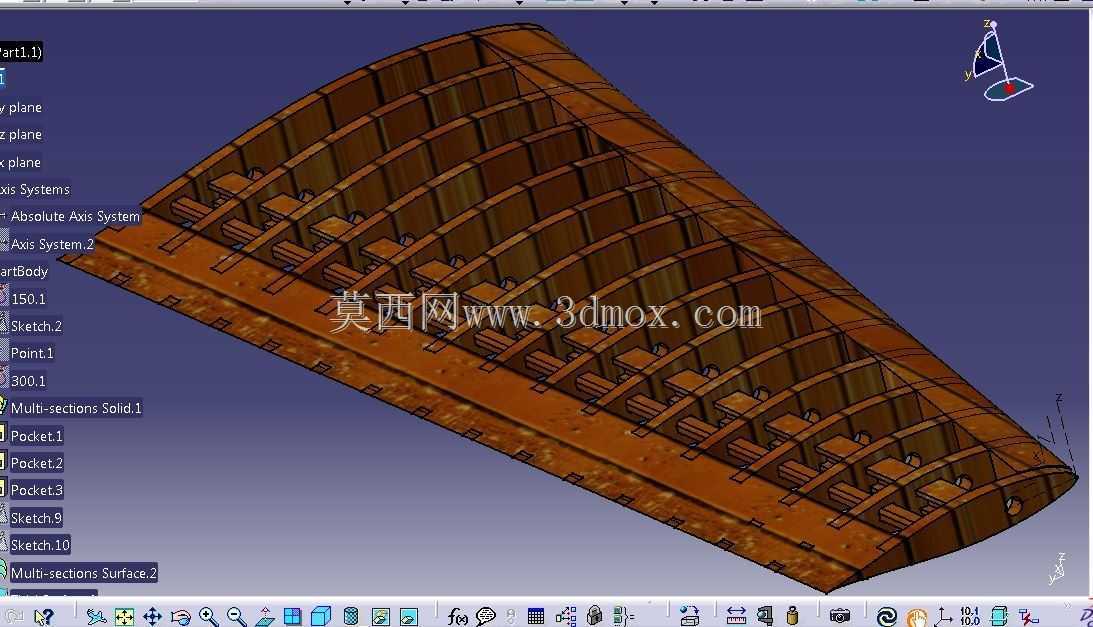

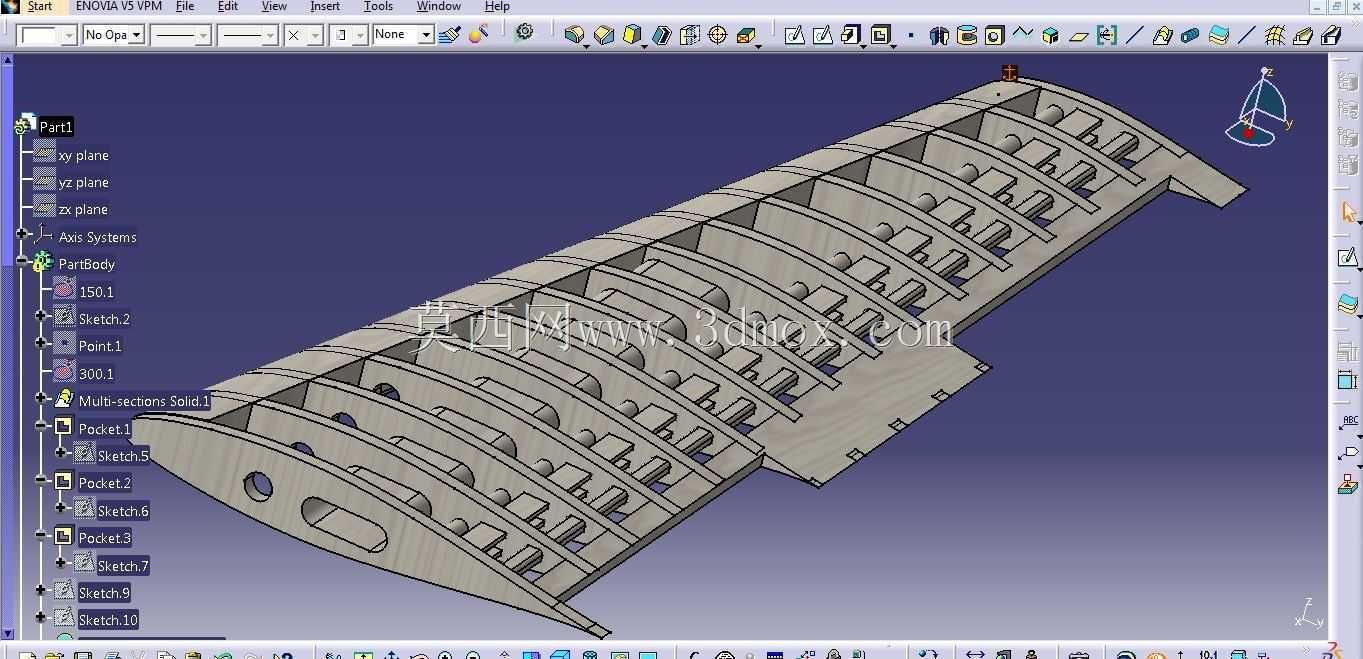

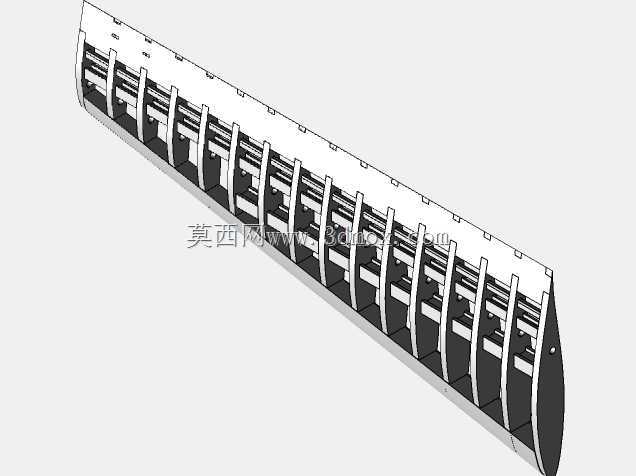

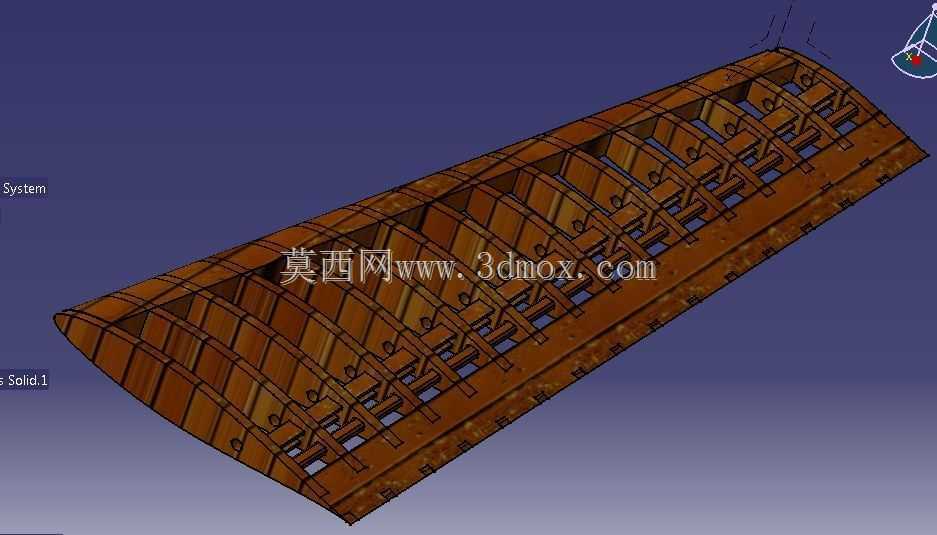

该后掠翼结构主要应用于固定翼飞行器的主升力面设计场景，是飞行器气动布局与结构承力体系的核心组成部分，承担飞行过程中产生的全部升力、机动载荷传递以及气动外形维持功能，直接决定飞行器的巡航效率、机动性能与结构安全裕度。从结构设计逻辑来看，该模型完整还原了后掠翼的内部承力框架，采用多组平行翼肋沿翼展方向排布的布局，翼肋之间通过纵向桁条连接形成整体承力笼式结构，这种设计能够将翼面承受的气动载荷均匀分散传递至翼根连接区域，避免局部应力集中导致的结构失效。翼肋上开设的多组减重孔与走线槽，是在满足结构强度要求的前提下，尽可能降低机翼整体结构重量，同时预留机载线缆、燃油管路的布设空间，兼顾结构效率与机载系统安装需求。翼根位置设计的安装孔与定位槽，是用于机翼与机身主承力框的连接装配，安装边界严格匹配机身对接面的孔位公差要求，能够保证装配后机翼的后掠角、安装角符合气动设计指标，避免装配偏差带来的气动效率损失。机翼前缘与后缘的结构型面严格按照后掠翼的气动曲面生成，保证翼型的连续性与准确度，减少飞行过程中的气流分离，降低诱导阻力，提升巡航阶段的升阻比。在实际工程应用中，这类带内部结构的机翼模型可用于飞行器结构强度仿真分析、装配工艺验证以及机载系统布设路径校核，设计过程中需要反复校核翼肋的间距、桁条的截面尺寸，在结构重量与承力强度之间找到最优平衡点，同时要考虑维护过程中内部构件的可达性，预留对应的检修操作空间。翼面的蒙皮贴合面设计有定位台阶，能够保证蒙皮装配后与内部框架的贴合度，避免飞行过程中蒙皮鼓动带来的结构疲劳问题，翼尖部分的结构收边设计，能够降低翼尖涡流的强度，进一步提升飞行器的飞行稳定性。
