多工位测试定位调节工装结构设计

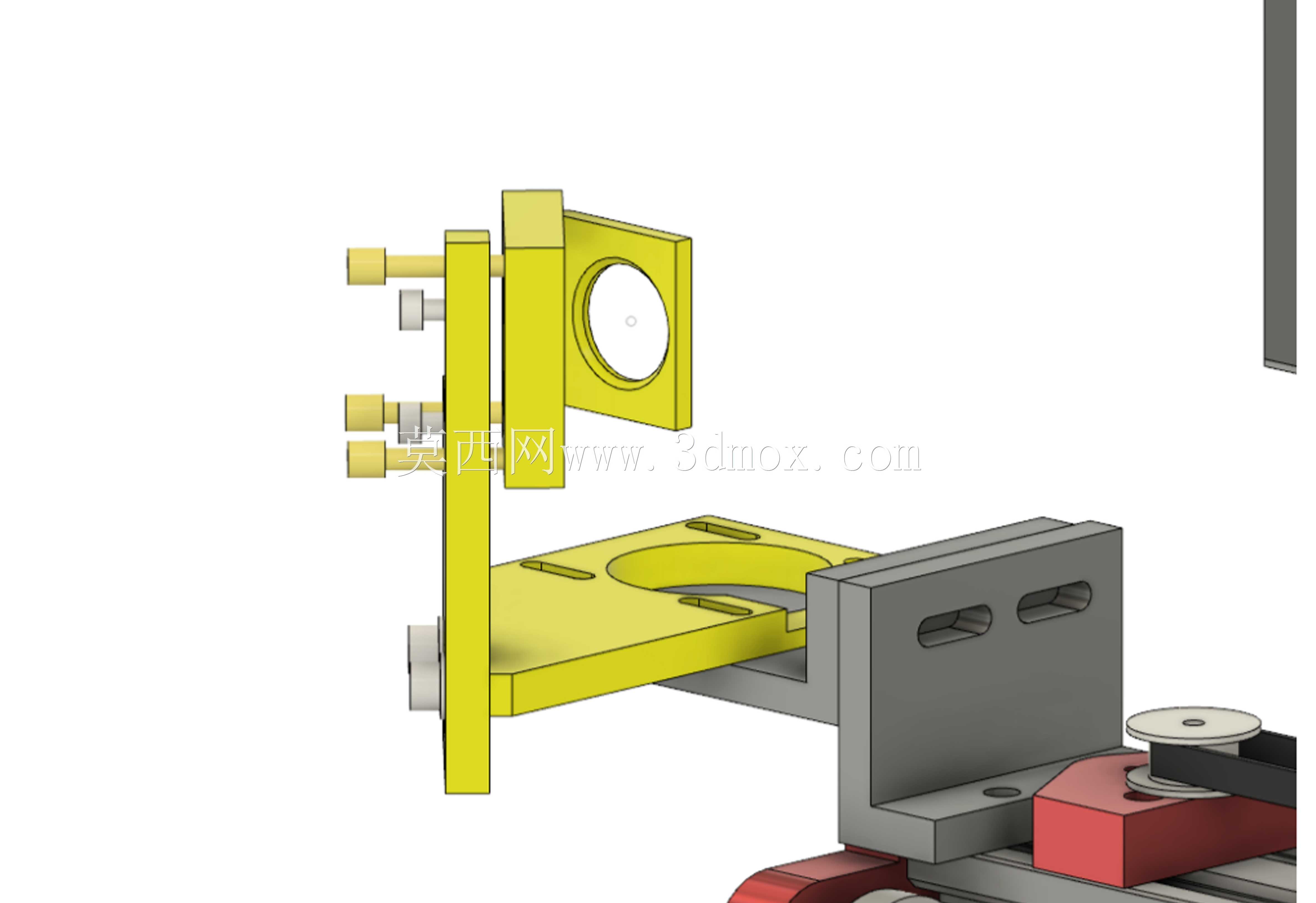

该结构为面向精密检测场景设计的多工位测试定位调节工装，主要应用于电子元器件、小型精密机械部件的性能测试工序中，承担待测件的精准定位、姿态调节与测试工位衔接功能，可适配多类同规格不同外形的待测产品，在消费电子零部件检测、小型传感器校准、精密五金件尺寸核验等生产环节中，能够替代传统人工装夹定位方式，大幅降低装夹偏差带来的测试误差，提升批量检测环节的一致性与作业效率。工装整体采用立式支撑加卧式安装基座的组合布局，主体支撑结构采用高强度硬质铝合金加工成型，在保证结构刚性满足装夹稳定性要求的前提下，尽可能压缩整体自重，降低配套测试台架的负载压力。左侧立式支撑板上集成了三组可独立调节的顶紧定位组件，每组组件都带有微调旋钮与锁紧结构，可根据待测件的外形尺寸、定位基准位置单独调整顶紧行程，调节精度可达0.02mm，能够适配不同外形轮廓的待测件装夹需求，避免硬接触对待测件表面造成划伤。立式板上部连接的带圆形通孔的转接支架，可用于安装视觉检测镜头、测试探针模组或者激光位移传感器等检测元件，通孔周边预留的安装孔位支持检测元件的角度微调，保证检测光路或者探针接触位置与待测件基准面完全对齐。下部的卧式安装基座设置有长圆形调节槽与定位销孔，既可以通过螺栓快速固定在标准测试台面上，也能沿着槽位方向调整整体安装位置，适配不同测试工位的布局要求；基座右侧连接的灰色安装块带有两组平行的长槽安装位，可用于固定气动压紧组件、接线端子排或者信号转接模块，拓展工装的功能适配性。基座末端的带轮传动结构，可配合外部驱动机构实现待测件的定角度旋转，满足多面检测、旋转测试的工序需求，底部的红色缓冲垫块能够在工装动作过程中吸收冲击振动，避免振动传导至检测元件影响测试精度。整体结构的安装边界充分考虑了现有标准测试设备的台面尺寸，所有调节部件的操作空间都预留了足够的手动操作余量，不存在操作干涉问题，各活动部件之间都设计有防松脱结构，长时间连续运行也不会出现定位偏移问题，可直接集成到自动化测试流水线中使用，也可作为独立工装配合手动测试台完成单工序检测作业。
