摩擦阻尼器机械结构三维设计

摩擦阻尼器是工业场景中应用极为广泛的缓冲减震元件，常被部署在需要控制运动速度、吸收冲击能量的各类机械系统中，小到家电翻盖、家具抽屉的缓降结构，大到工业设备的行程缓冲、自动化产线的末端限位减震、重型机械的振动抑制场景，都能见到这类元件的身影，其核心作用是通过摩擦副之间的接触摩擦力，将运动部件的动能转化为热能耗散，以此实现平缓减速、消除冲击异响、避免硬碰撞损伤部件的效果，相比液压阻尼结构，摩擦阻尼器不存在密封失效、油液泄漏的风险，对高低温、粉尘等恶劣工况的适应能力更强，长期使用的性能稳定性更突出。

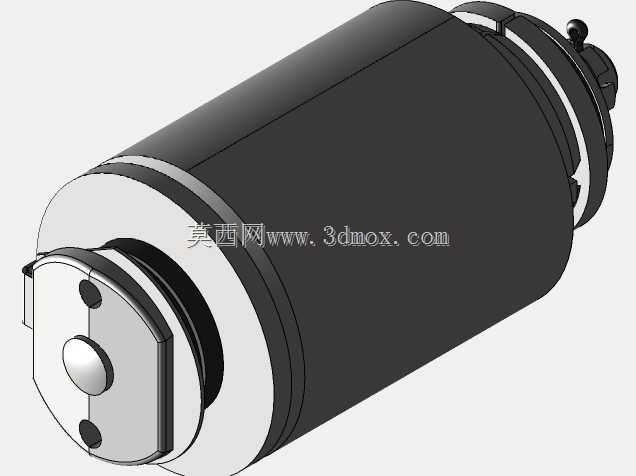

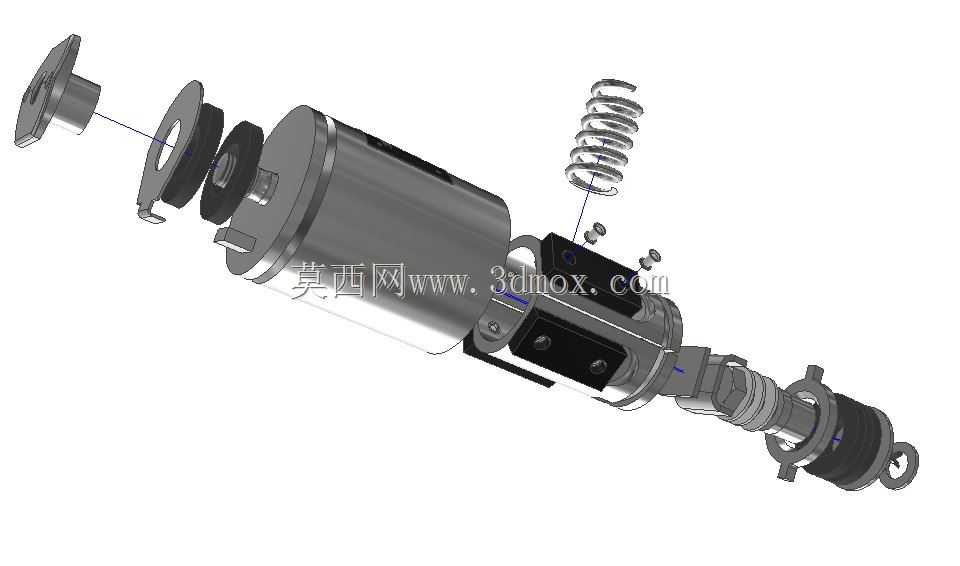

这款摩擦阻尼器的设计围绕稳定阻尼输出、便捷安装适配的核心需求展开，整体采用同轴串联的结构布局，从端部安装法兰到阻尼核心筒体，再到尾部铰接吊环，所有部件沿同一轴线排布，既保证了受力时的同轴度，避免偏载带来的摩擦副偏磨问题，也能最大限度压缩径向占用空间，适配安装空间局促的应用场景。结构上拆分来看，端部法兰采用带安装孔的圆盘结构，可通过螺栓直接固定在设备的静止基座上，法兰与阻尼筒体之间设置了多片叠合的摩擦片组，通过调整摩擦片的压紧程度即可改变阻尼力的输出大小，适配不同负载、不同减速需求的场景；阻尼筒体作为核心承载部件，内部集成了摩擦施压结构，搭配外置的螺旋复位弹簧，在外部推力撤销后可自动将活塞杆复位至初始位置，无需额外配置复位结构；尾部的铰接吊环采用带通孔的环式结构，可与运动部件实现铰接连接，允许一定角度的安装偏差，补偿设备加工、装配带来的位置误差，避免运动过程中出现卡滞问题。

从安装边界来看，这款阻尼器整体为细长圆柱构型，径向最大尺寸集中在筒体段，安装时仅需预留略大于筒体直径的径向空间即可，轴向尺寸可根据行程需求匹配对应的安装间距，端部法兰的安装孔位采用通用的圆周均布设计，尾部吊环可适配标准规格的连接销轴，无需额外定制转接件即可完成装配。设计过程中充分考虑了摩擦副的磨损补偿问题，通过弹簧的预紧力自动补偿摩擦片长期使用产生的磨损量，保证全生命周期内阻尼力的输出偏差控制在合理范围内，同时所有外露部件均采用耐磨、防锈的金属材质，可适应多粉尘、一定湿度的工业作业环境，日常使用无需频繁拆解维护，仅需定期检查连接部位的紧固状态即可长期稳定运行。
