可移动变高度车载玻璃车窗安装作业设备

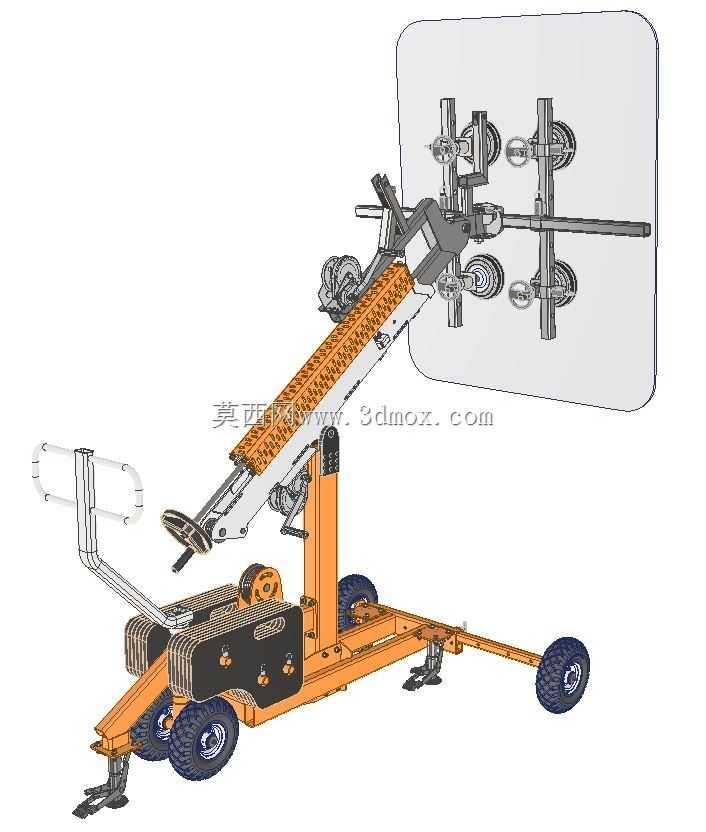

　　在商用车整车装配、客车改装以及乘用车售后玻璃更换的作业场景中，大尺寸侧窗、前后风挡玻璃的搬运与对位安装长期存在作业强度大、对位精度难控制、玻璃易磕碰碎裂的痛点，传统纯人工抬装需要至少3-4人配合作业，不仅人力成本高，还容易因受力不均导致玻璃边角应力集中开裂，或是对位偏差造成密封胶条装配不到位引发后期漏水问题。这款车窗安装作业设备正是针对这类场景开发的助力作业工装，从结构设计上完全围绕玻璃安装的全流程作业需求展开。设备采用轮式移动底盘设计，底盘框架采用型钢焊接成型，配置四个带刹车的充气橡胶轮，既可以在平整的装配车间地面灵活推行，也能在售后作业的户外非硬化路面平稳移动，底盘后部设置有可收放的支撑支腿，当设备移动到安装工位后，

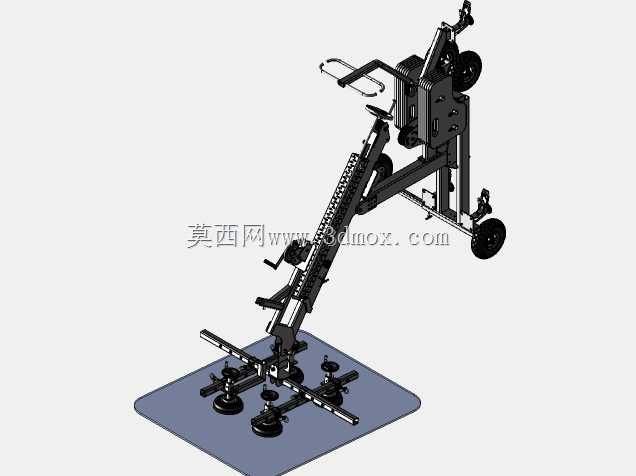

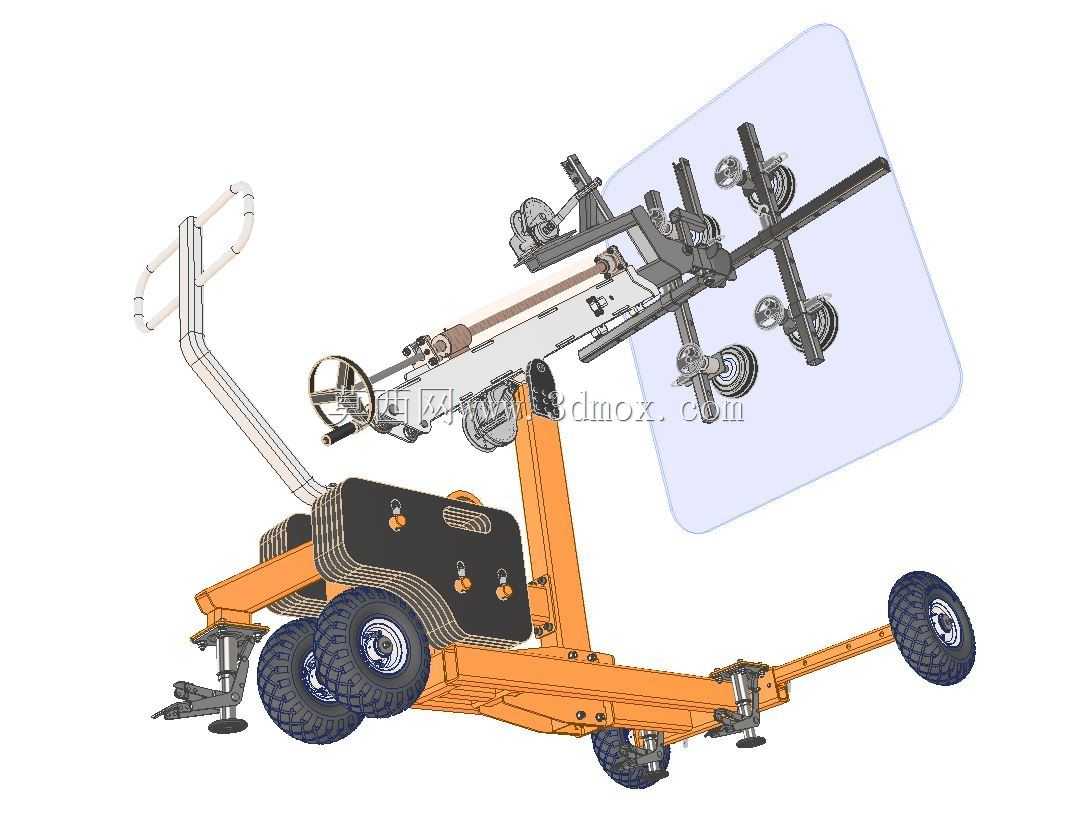

　　扳下支腿接触地面即可锁定整机位置，避免作业过程中设备移位影响对位精度。底盘上方搭载剪叉式升降调节机构，配合斜置的伸缩臂结构，可实现吸附端在垂直方向800mm到1800mm的高度调节范围，伸缩臂的伸出长度可在0到600mm区间调整，能够覆盖从轻型乘用车到重型商用车不同高度的车窗安装位置，无需作业人员反复垫高或俯身操作。吸附执行端采用框架式结构，根据玻璃的外形尺寸配置了六个独立的真空吸盘，每个吸盘都带有独立的球阀控制，可根据不同玻璃的弧度、尺寸调整吸盘的安装位置，确保吸附力均匀分布在玻璃表面，单组吸盘的垂直吸附力不低于20kg，整套吸附端最大可承载100kg的玻璃重量，完全覆盖各类车型车窗玻璃的重量范围。

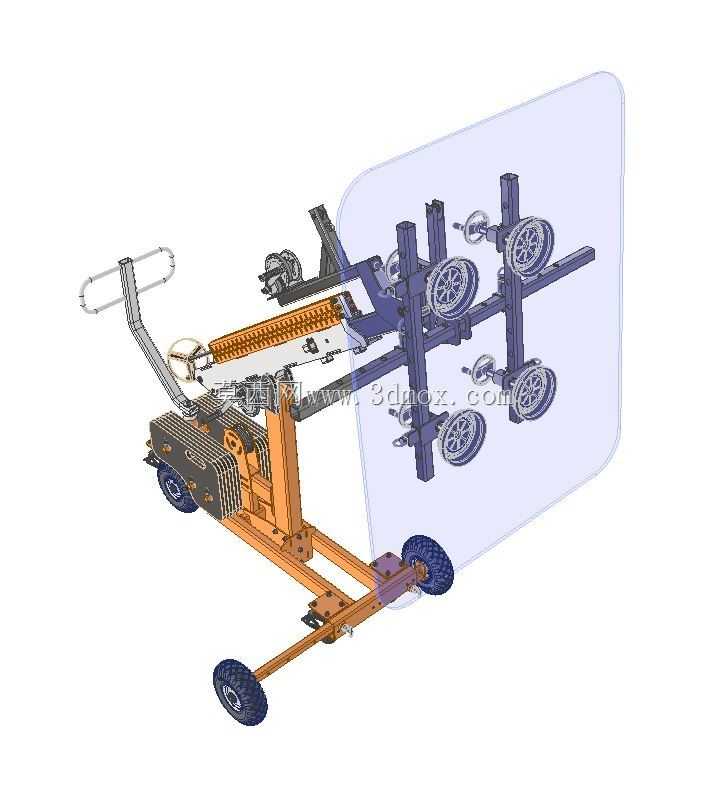

　　吸附端框架与伸缩臂末端采用万向铰接结构，带有角度锁止旋钮，作业人员可以轻松调整玻璃的俯仰角度、左右倾斜角度，在对位车窗安装框时可以实现毫米级的微调，不需要反复撬动玻璃调整位置，大幅降低玻璃磕碰损伤的概率。设备的操作扶手设置在伸缩臂靠近操作人员的一侧，扶手上集成了真空吸附的控制开关、升降机构的操作拨杆，作业人员站在设备侧方即可单手完成吸附、升降、角度调整的全部操作，整套作业流程仅需2人配合即可完成，一人操作设备对位，一人辅助检查密封胶条贴合情况，相比传统人工作业模式效率提升60%以上，同时大幅降低作业人员的劳动强度。从安装边界来看，设备整机收拢状态下长度为1600mm，宽度为750mm，高度为1100mm，

　　可以轻松通过车间的标准通道门，也能适配普通货运车辆的后备箱装载，满足外出售后作业的转场需求。吸附端的框架尺寸为1000mm800mm，可适配最小300mm400mm、最大1200mm*900mm的矩形或弧形玻璃安装作业，针对特殊造型的三角窗、小侧窗，可通过更换吸盘安装位置调整吸附点布局，无需更换整套执行端。在结构强度设计上，底盘的焊接框架经过有限元受力分析，在最大负载状态下的形变量不超过1mm，确保升降和对位过程中玻璃不会随结构变形出现移位；伸缩臂采用矩形钢管套接结构，配合耐磨尼龙导向套，伸缩过程无卡顿，长期使用也不会出现晃量过大的问题；真空系统配置了大容量真空蓄能罐，即使突发气源中断，也能保持至少15分钟的吸附保压时间，避免玻璃突然坠落造成安全事故。整套设备的设计完全贴合一线装配作业的实际操作习惯，没有冗余的功能结构，所有操作部件都布置在人员站立时手可触及的范围内，日常维护仅需定期检查吸盘磨损情况、清理升降导向套的灰尘即可，不需要复杂的保养流程，适合整车装配线、汽车改装厂、售后维修服务站点等不同场景的车窗安装作业使用。
